Схема индикатора КЗ катушек

[fsp]

Всем привет.
Нашёл схему индикатора КЗ обмотки.
Не понравился её алгоритм работы - при проверке, если КЗ нет, загорается светодиод, при этом нет индикации обрыва(или плохой контакт с катушкой.
Вопрос такой:
можно ли без глобальной переделки схемы изменить её алгоритм работы на такой:
1. два светодиода, красный - КЗ, зелёный - норма, до начала проверки не горит ни один,
или
2. горит красный(КЗ) - и если катушка в норме гаснет красный и загорается зелёный



[fsp]

Продолжу тему, помогите пожалуйста разобраться новичку.

Решил собрать и попробовать её в работе без изменений, согласно алгоритму описанному в статье.

Алгоритм такой:
1. При включении питания на 4 выводе D.1 устанавливается - 0
2. Транзистор VT1.1 - открыт и через открытый транзистор заряжается конденсатор С2.
3. Транзистор VT1.2 - закрыт.
Напряжение на конденсаторе С2 превышает порог открытия транзистора VT2 и он открывается, соединяя вход СР DD2 с массой, устанавливая счетчик в какое-то положение.
4. При нажатии кнопки SB1 и её удержании, на выходе DD1 появляется логическая - 1 и транзистор VT1.1 закрывается, транзистор же  VT1.2 открывается и конденсатор С2 разряжается через испытуемую катушку и
открытый транзистор VT1.2.
В исправной катушке возникают колебания, импульсы открывают VT2(КП504), как только импульсы затухают, VT2 закрывается и на счетчик перестают приходить импульсы, на его выходе появляется логическая -1, зажигающая светодиод - катушка исправна.
Если в катушке есть короткозамкнутый виток, импульс приходит один и счётчик не реагирует - светодиод не горит.

В статье написано, что элементы R3, VD1-VD4 защищают затвор VT2 от статического электричества.

Схему я собрал и она не заработала. Стал разбираться и выяснил, что цепочка диодов VD1- VD2 "сажают" конденсатор С2 на "массу" и не дают ему зарядится и поэтому не открывается VT2(КП504).
Убрал из схемы цепочку диодов VD1-VD2.
Схема заработала - реагирует  на исправную катушку, зажигая светодиод.

Теперь вопросов два:
1. - эта цепочка диодов VD1-VD2 в схеме из статьи - ошибка?
2. - если исключить эту цепочку диодов, то как защитить затвор VT2(КП504) от статического электричества?

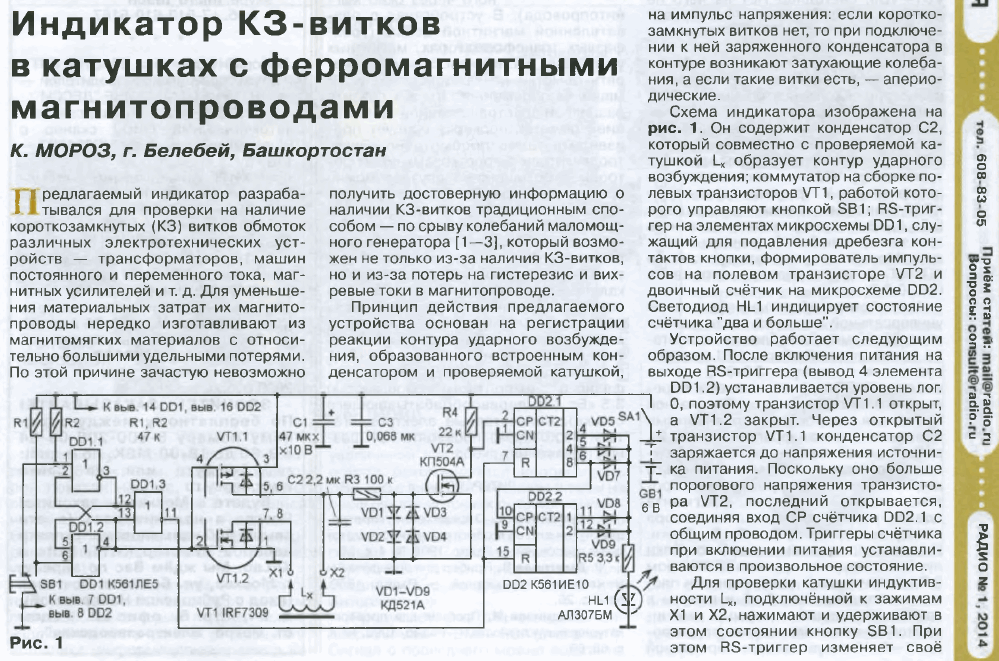

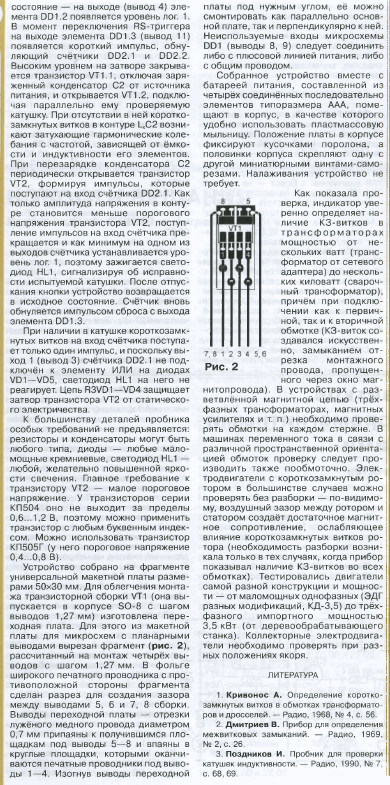

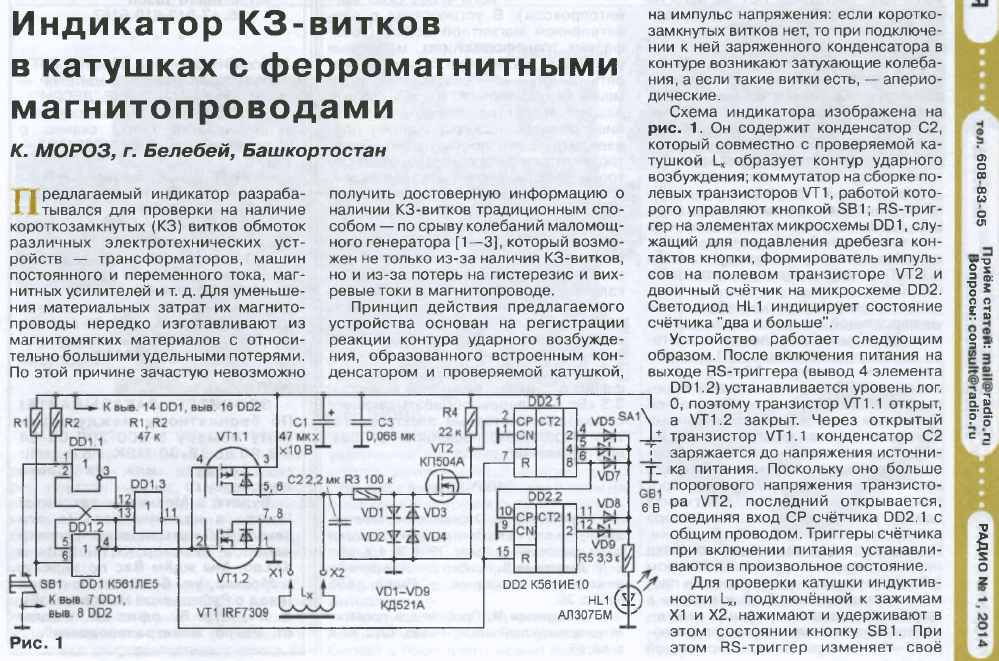

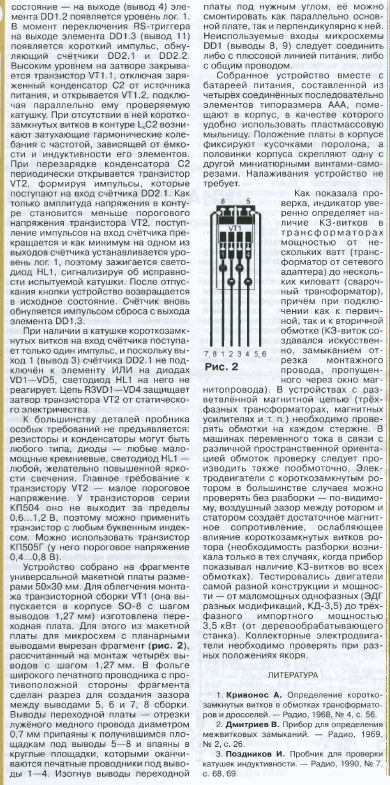

Во вложении схема, статья.
