Многофункциональный частотомер №5 2015

[Shiric]

Прошу отозваться тех, кто собирал данный частотомер . На сайте Радиоскот  nickolay130978 выкладывал печатную плату в формате lay.
 Я сделал лутом пару его плат и только когда начал паять понял, что мне в ней не разобраться. Плата не соответствует(частично) авторской (из ж. Радио). С уважением ко всем, Александр.

[Витала]

А где схема посмотреть Печатки также не видно Помощь сведена к НУЛЮ ...Или я не прав ?

[Shiric]

Вы правы на 100%. Но как прицепить фото я не понял.Новенький я тут, уж извините.

[Shiric]

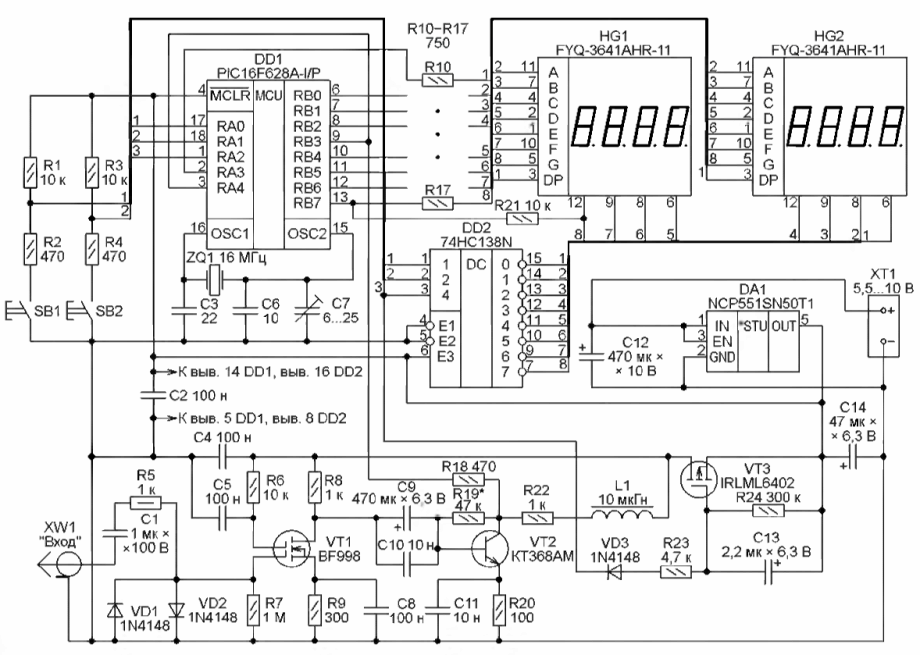

Прикрепил.

---

Хотел добавить плату в lay - не получилось.

[Maestro]

В архив надо сначала lay запаковать.

[Shiric]

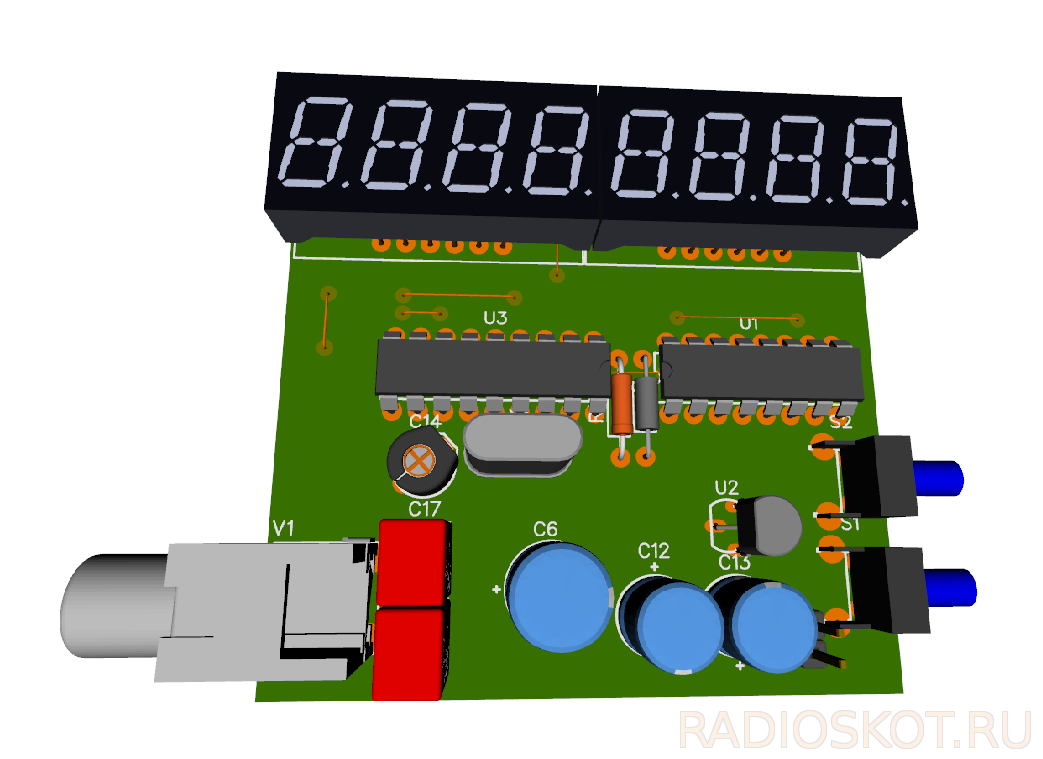

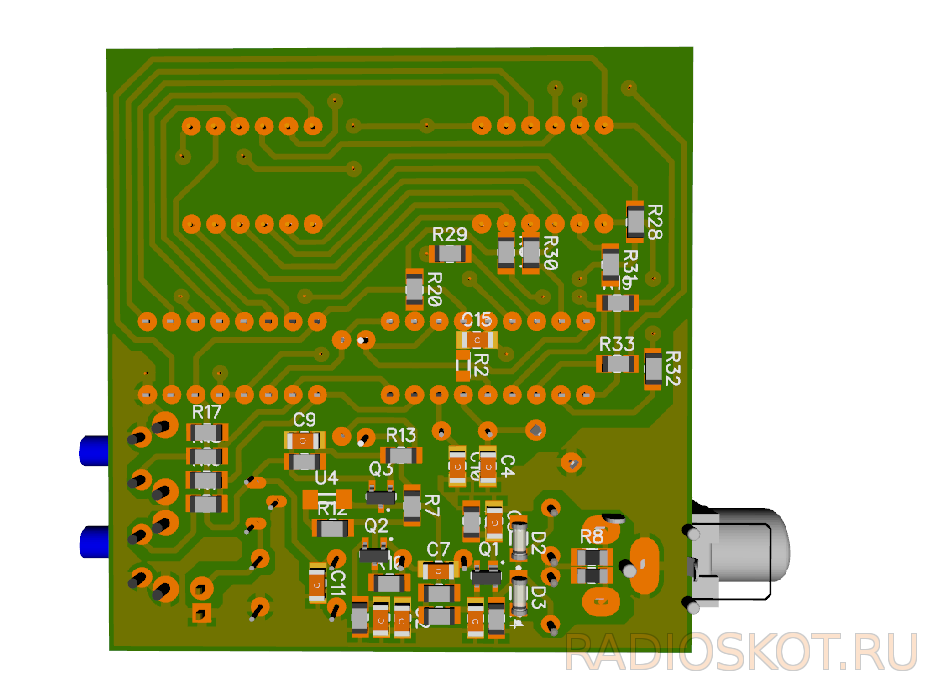

Спасибо! Но уже понятно, что надо самому как-то разбираться. Это вариант печатки от nickolay130978 с форума
РадиоСкот. Но видно, его здесь нет или ему не интересно.

[Sam]

Здесь он. Может просто не видел вопроса. Напиши в личку.

[bulat]

Эта печатная плата? https://radioskot.ru/forum/12-5561-256072-16-1434141861

[Shiric]

Эта печатная плата? https://radioskot.ru/forum/12-5561-256072-16-1434141861

Да,эта. Из поста№7.Схема с общим катодом.Наполовину, я её уже "расшифровал".

[Shiric]

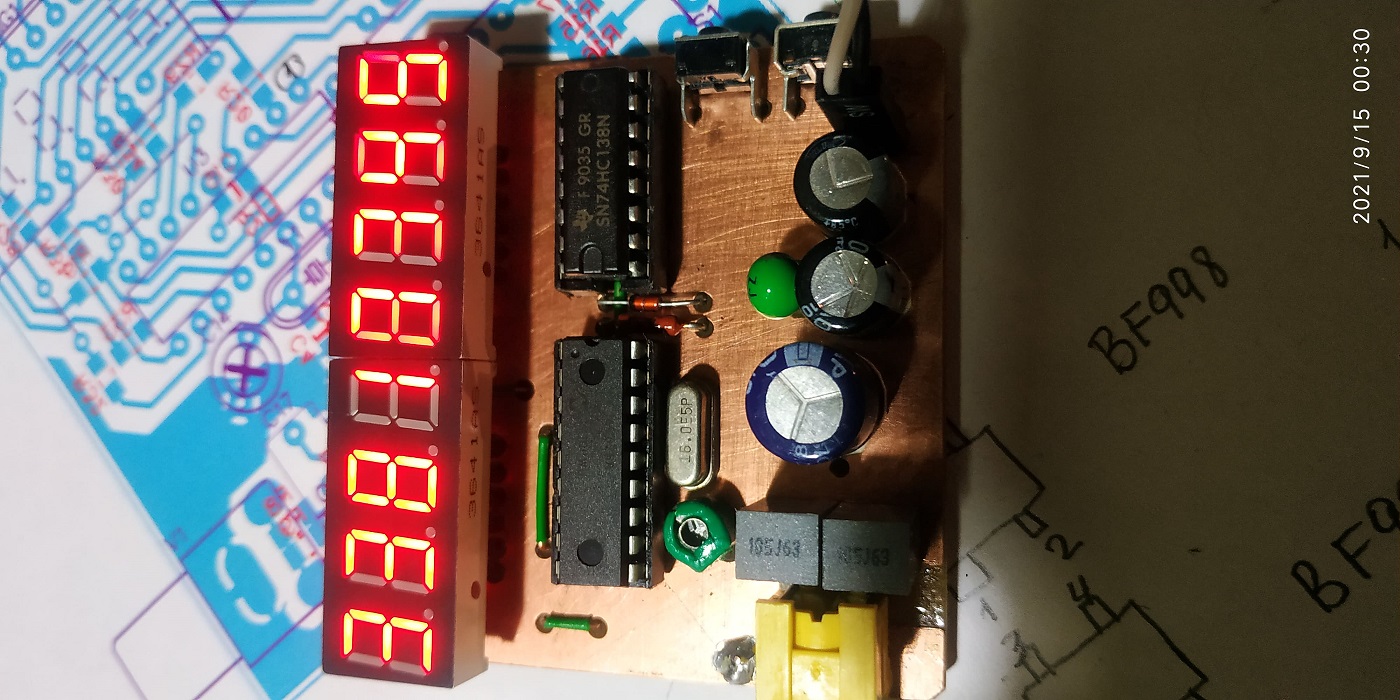

Финиш. " Кроксворд" расшифрован.
