Маломощный гитарник

Каскадный режим
Маломощный гитарник
Лесник Не в сети
Прохожий
**
Сообщений: 32
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#1
14-09-2021, 08:30

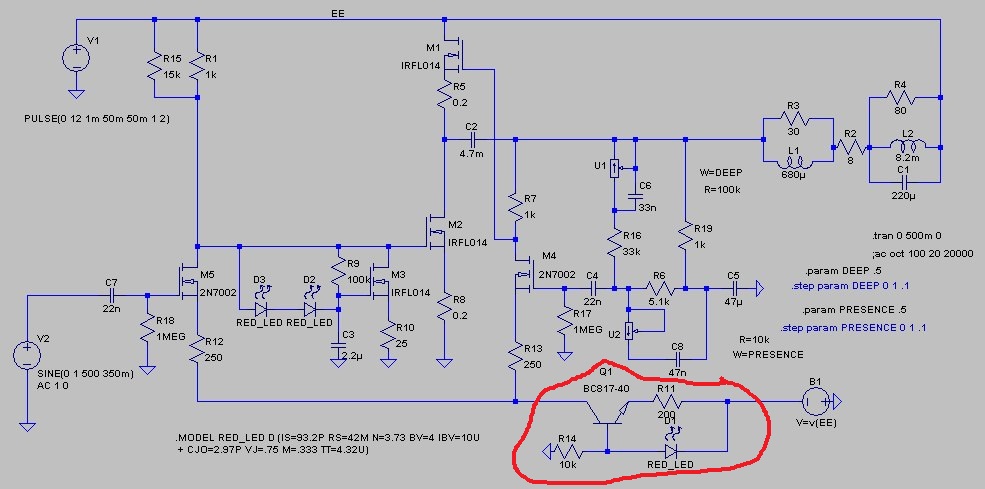

Подскажите по схеме, часть обведенная красным это просто для симулятора сделано, разводить на плате это не нужно? Автор писал про 7660 для отрицательного напряжения, то есть с с ее пятого вывода куда подавать минус на R12,13 или все таки часть на транзистре bc817 тоже разводить и подавать на нее?


shah and mat Не в сети
Начинающий
***
Сообщений: 163
Своих тем: 4
Рег.: 09-2021
Репутация: 7
#2
14-09-2021, 11:29
(14-09-2021, 08:30)Лесник : куда подавать минус
..то, что обведено красным - это генератор тока, который задает режимы всей схемы, по этому разводить его на ПП - обязательно..
отрицательное напряжение подавать в точку соединения R11 и красного светодиода..
Лесник Не в сети
Прохожий
**
Сообщений: 32
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#3
14-09-2021, 13:26
(14-09-2021, 11:29)shah and mat :
(14-09-2021, 08:30)Лесник : куда подавать минус
..то, что обведено красным - это генератор тока, который задает режимы всей схемы, по этому разводить его на ПП - обязательно..
отрицательное напряжение подавать в точку соединения R11 и красного светодиода..

Спасибо!
Лесник Не в сети
Прохожий
**
Сообщений: 32
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#4
15-09-2021, 13:36
Работает, закоротил вход хотел замерить падение напряжения на резисторах 0,2r замкнул случайно исток м3 на землю.... На стоке м2 стало 2,5в вместо 6в.
Что то спалил?
Но усилитель работает...
