Металлодетектор СПЕКТР

[nikko10]

Приходиться только удивляться,создать коммерческий проект и публиковать "косяки",вот одна из схемок подключения индикатора,я публикую только ту,по которой подключал.Вот этот подстроечник на 28к между Vo и Vee,контраст не регулировался,позвонил своему товарищу и он подсказал,что регулировки и не будет,посоветовал попробовать,как в форте М2,3.Подключил и все заработало.Но все равно звук очень тихий,все-таки грешу на прошивку...с таким звуком ходить нельзя,т.е.невозможно  что-то услышать




[Boltyara]

,вот одна из схемок

может надо глянуть схемку озвучки... Трассировку кто делал? Если по схеме из источника то .............

---

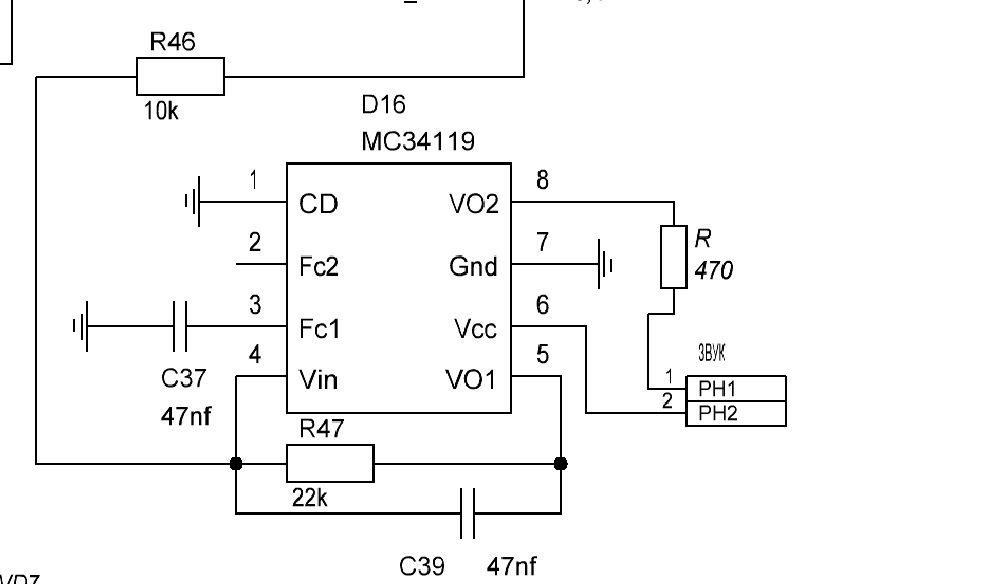

вот схемы кусок

[nikko10]

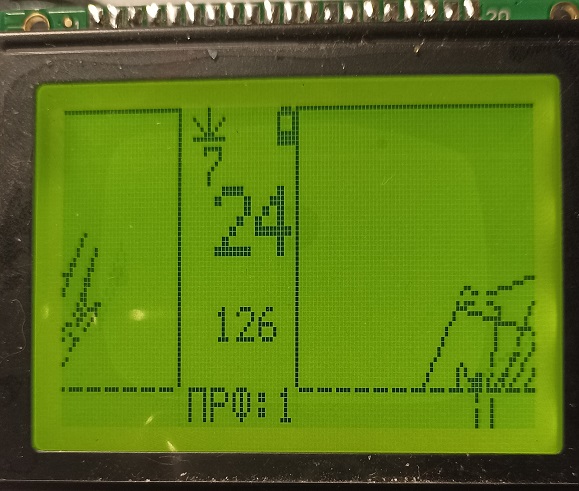

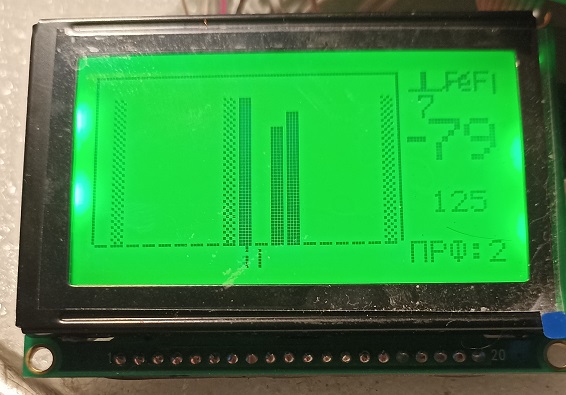

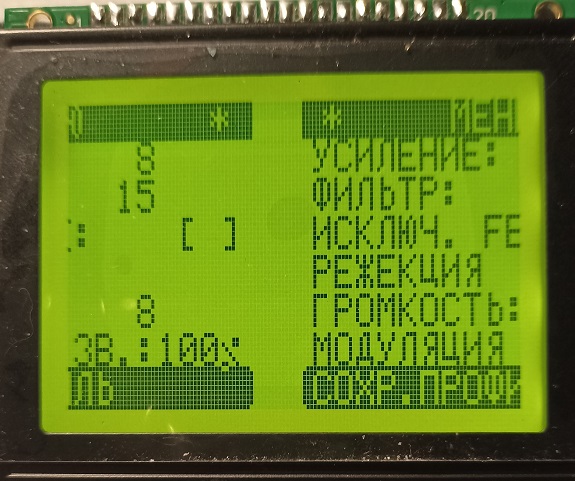

Спасибо,посмотрю.Теперь другая проблема вылезла - поставил другой ЖКИ с большим экраном,вроде бы все правильно подключил  и вот как он работает -



[shah and mat]

вот схемы кусок

если звук собран по приведенной схеме, то скорее в этом причина плохого звука..
лучше включить МС34119 по типовой схеме из даташита..

[Boltyara]

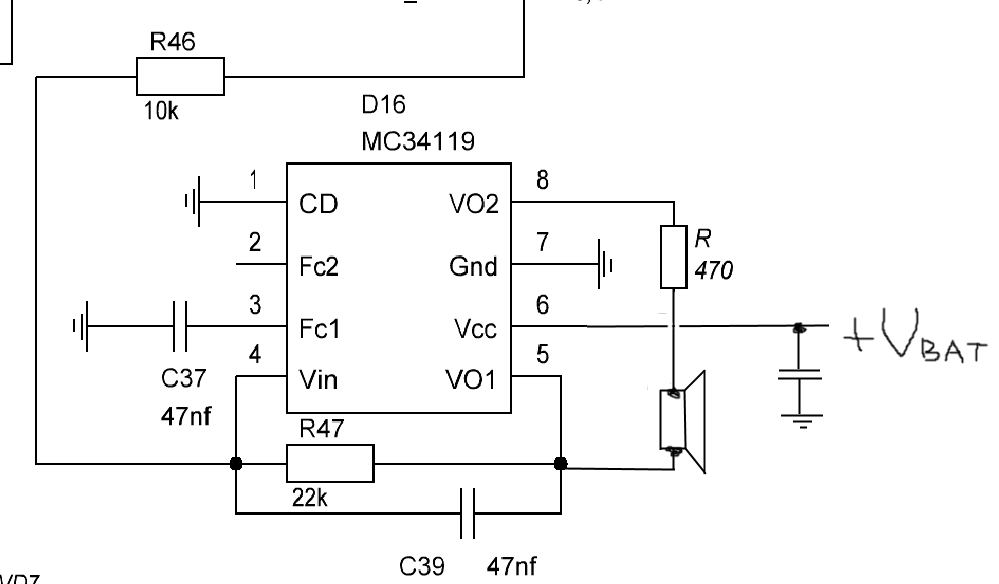

вот так, например.

[shah and mat]

..R 470 Ом в цепи динамика - это много, необходимо уменьшить.. будет более громкий звук..

[Boltyara]

я бы тот рез вообще бы ампутировал.... В таком включении (без резистора) у меня стоит дин 50 Ом 1Вт.

[nikko10]

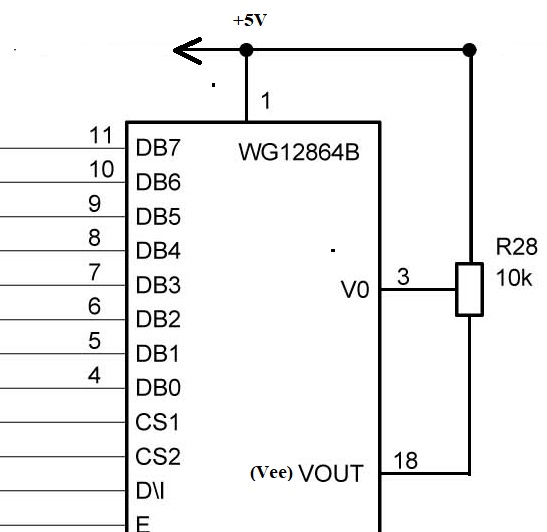

а подключать крутилку на контраст нужно по этой схемке -


[Boltyara]

Вам нужно было сразу залить схему прибора и печатку по которой собирали. А то приходится что то домысливать или самому гуглить. Это же вам надо...

[nikko10]

печатка в моем первом сообщении,фото
