Зарядное устройство Li-ion аккумуляторов током до 2А и более на модулях TP4056

[DarkRus66]

Это очень неудачная схема, хотя и рабочая и популярная.
1. У нее очень малый ток зарядки (при указаных номиналах всего 100ма), три аккумулятора в параллель может заряжать несколько дней.
2. Кроме этого, очень большое падение напряжение на регулирующем элементе, для этой микросхемы нужно как минимум 3в разница между входным и выходным напряжение. А это лишний нагрев и никакой КПД.
Есть лучше работающие схемы, и при этом простые и на бОльший ток. Я их приводил на предыдущих форумах. Если найду ссылку, поделюсь.

[Sergei123]

Хорошо,найдите пожалуйста,а данную схему я собирал,заряжает но очень медленно

[iharl]

заряжает но очень медленно

Нет проблем - Вместо lm317 поставить lt1083, lt1084, R2 Заменить диодом. R4, R5 убрать. И скорость заряда будет зависеть от источника питания. Для 3х банок 3А будет оптимально шоб не насиловать батарейки большими токами.

[Sergei123]

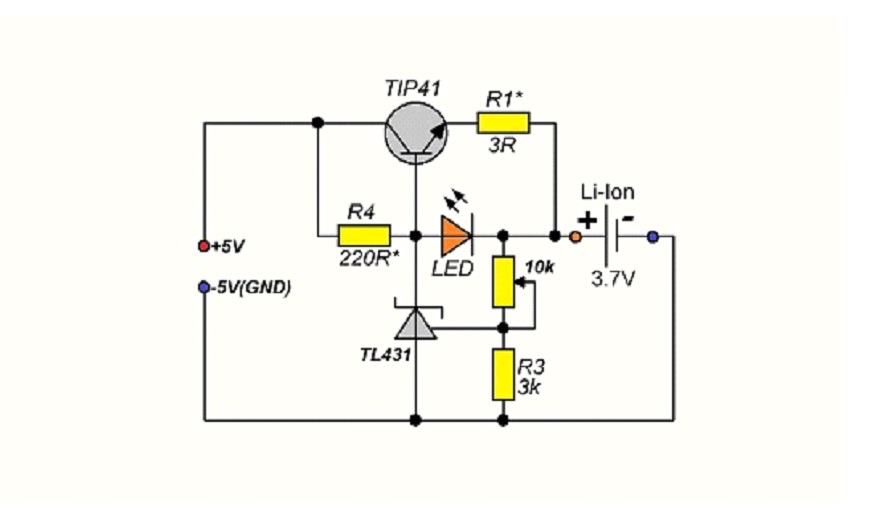

А такое подойдет?

[DarkRus66]

Да, вполне, эта схема обеспечивает зарядный ток порядка 300ма, что в 3 раза больше чем в схеме на LM317.
Правда, это не оригинал схемы, в оригинале схема была рассчитана на 9в питания, я делал именно на 9в версию.
Возможно что она будет работать и с 5в, но запас по напряжению очень малый (лучше если адаптер будет на 5,5в , а не на 4,7в под нагрузкой).
Оригинал схемы здесь: http://www.seekic.com/circuit_diagram/Po...arger.html

1. В этой схеме нет стабилизации тока заряда (как в схеме с 317), но она и не нужна вовсе. Нужно ограничение  максимального тока заряда, что и делается подбором резистора 3-4 Ом. Транзистор нужно ставить на радиатор, особенно если ток будет повыше. Светодиод желательно ставить красный, достаточно яркий с хорошей чувсвительностью (получше по крайней мере чем у АЛ307).
2. Напряжение на выходе зарядки нужно устанавливать до подключения аккумулятора, 4,2 с отклонением не больше плюс-минус 0,05в.
3. Светодиод зажигается при прохождении зарядного тока через аккумулятор, при падении зарядного тока  ниже 100...150 ма светодиод гаснет (в процессе заряда зарядный ток падает постепенно), но зарядка продолжается (пока не отключите аккумулятор). Поэтому индикации можно доверять чисто условно. Это плата за простоту схемы. На предыдущем форуме человек немного добавил операционник и улучшил точность индикации.
4. Резистор 4 Ом греется в процессе заряда, и должен быть рассчитан на мощность не меньше 3вт (можно и больше).
Его можно составить из нескольких по 1 Ом последовательно, тогда его мощность может быть ниже.
Если нужно ток побольше чем 300 ма, то тогда лучше делать немного по другой схеме (сложнее).

[DarkRus66]

Вот тут на старом форуме была тема по китайским зарядкам. https://cxemi.ru/forum/2-16401-1
Обратите внимание на схему зарядки из поста №5.
В оригинале с теми деталями что китайцы поставили (в качестве транзистора PNP стоял S8550 в SMD) ток зарядки был около 400 ма. Я ее собирал отдельно, без первичной цепи (от обычного адаптера 7в), вместо 8550 поставил более мощный транзистор B772 на радиаторе. Ток заряда получился около 700ма. Резистор 1 Ом греется, нужно ставить как минимум 1вт мощности.

[Sergei123]

Понял,спасибо

[Sergei123]

Собрал схему со старого форума,но еще не запускал,вместо 8550 впаял BD140, и 1 Ом не нашлось,поставил 3 Ом

[iharl]

Собрал схему со старого форума

А ссылку на схему или саму схему а то как-то ...
1 Ом не нашлось,поставил 3 Ом - Параллельно 3х3ом дадут 1 ом

[Sergei123]

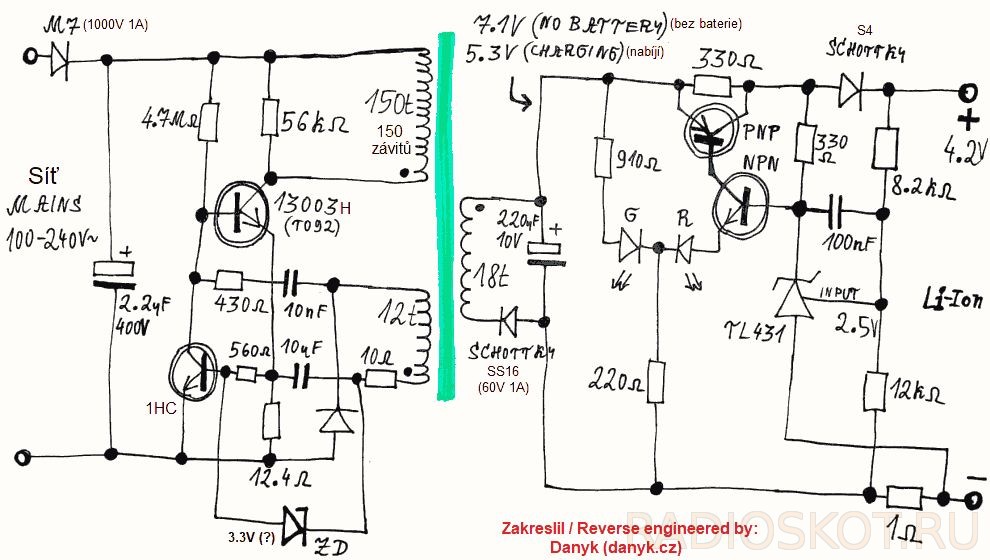

Вот сама схема,только я источник питання не собирал,будет отдельний адаптер
