Delta Pulse МД не работает
#1
Доброго времени суток, уважаемые формучане!
Собирал я год назад Delta Pulse на односторонней печатке, показала признаки жизни сразу, но первую плату довести до ума не получилось, были протравы дорожек и от множественных перепаек отвалилось несколько дорожек. Вторую собрал и завел с первого раза, работает до сих пор. Только вот здоровенная там плата, решил собрать поменьше. Нашел давно еще выложенную Болтярой, кажется, двустороннюю печатку не проверенную, скачал и она так и лежала пол года. На прошлой неделе вытравил платку по ней (проверить и забыл) напаял ее красиво, а она, зараза, не работает, молчит динамик.
Стал проверять все резисторы и конденсаторы с диодами, все точно. Один диод 1n4001 и стабилитрон на 8,2В были задом наперед, в остальном было нормально все. Перевернул, включил - тишина...
Прошелся по всей схеме, сравнивая с печаткой. Нашел 3 косяка: не хватало дорожки в к одному резистору и дорожки соединяющей 2 и 5 ножки у NE555, а еще у 4066 микросхемы D10 зачем-то были соединены 5 и 9 ножки.
Ну ок, отпилил 9 ножку у 4066, добавил недостающие "дорожки". И все равно не пашет...
Сейчас только при отключении питания появляется в динамике один щелчок и все... Раньше и его не было. А при подключении питания тишина...
Подскажите пожалуйста, что можно глянуть еще, пока всю кровь не выпила плата?
Прилагаю файл трассировки печатной платы с моими исправлениями, которые нашел.
Спасибо.

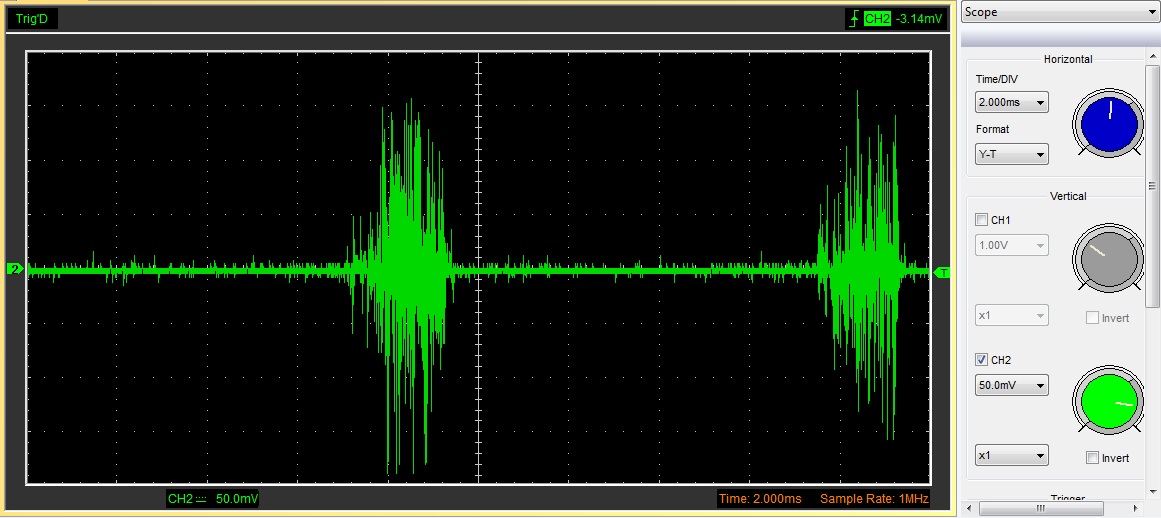

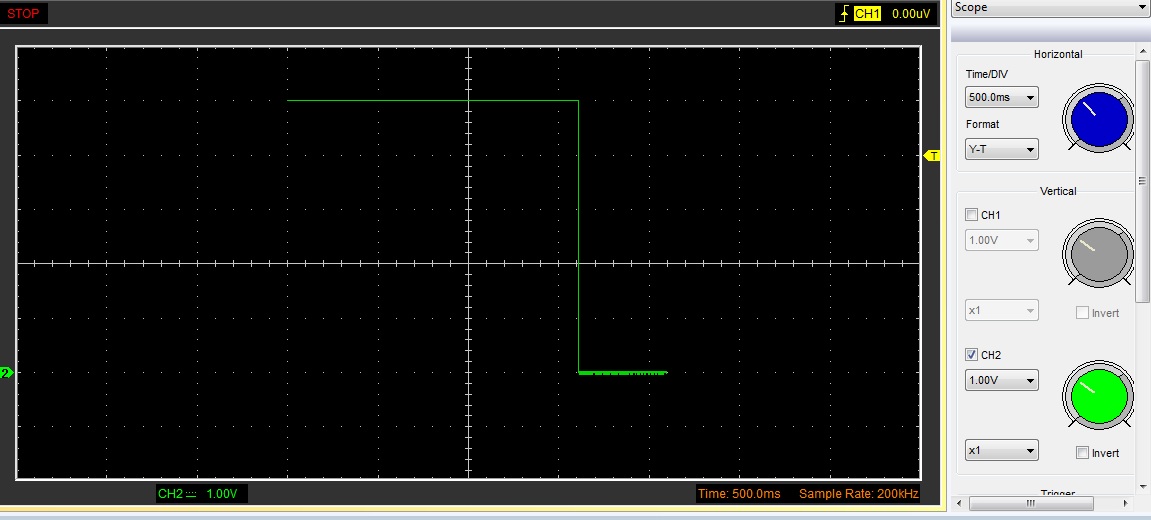

Осциллограммы в точках TR2 и TR3 почти идеальные, чуть подвинуть и длину импульса уменьшить. А вот в точках TR4 и TR5 полнейшая ерунда.

Файлы вложений Эскизы



.zip   DELTA_PULSE_проверил 09102021.zip (Размер: 64.98 KB / Загрузок: 22)
Ответ
#2
Может быть такой вариант платы, подойдет? Фома утверждает, что рабочая, сам по ней собирал.

Файлы вложений

.pdf   deltapcb СМД.pdf (Размер: 320.79 KB / Загрузок: 39)
Ответ
#3
(11-10-2021, 09:22)Dom : Такой вариант платы случайно не подойдет? Фома утверждает, что рабочая.

Приветствую!
Да, такой вариант тоже нашел недавно, думаю и его сделать бы. Спасибо!
А что с этой платой может быть? Что генерирует сигнал на TR4 и TR5? 4066 и 4538?
Ответ
#4
(10-10-2021, 18:57)DGR : печатку не проверенную
Я ж предупреждал: печать не моя, сверяйтесь со схемой.
(10-10-2021, 18:57)DGR : Один диод 1n4001 и стабилитрон на 8,2В были задом наперед
Где конкретно?... Стробы задаются цепью Я8, С5 и диодами 4148, также подбирать С4 и С6. И ещё!!!: HCF4538 здесь работать не будут!!! Ставить CD4538. Далее: посмотрел ту печатку, там все транзисторы одного типа!!!

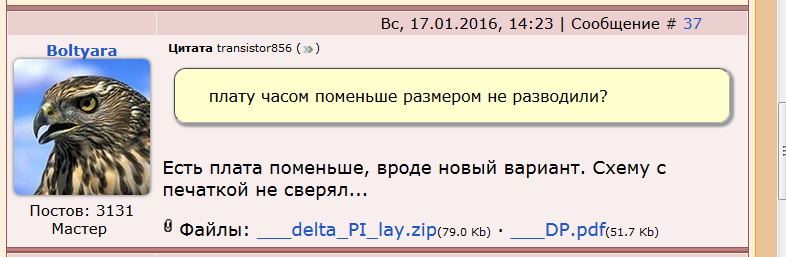

Скрин...

Файлы вложений Эскизы

Ответ
#5
(13-10-2021, 00:15)Boltyara :
(10-10-2021, 18:57)DGR : печатку не проверенную
Я ж предупреждал: печать не моя, сверяйтесь со схемой.
(10-10-2021, 18:57)DGR : Один диод 1n4001 и стабилитрон на 8,2В были задом наперед
Где  конкретно?... Стробы задаются цепью Я8, С5 и диодами 4148, также подбирать С4 и С6. И ещё!!!: HCF4538 здесь работать не будут!!! Ставить CD4538. Далее: посмотрел ту печатку, там все транзисторы одного типа!!!

Скрин...

Здравствуйте!
Да, я нашел на днях Ваш пост с той печаткой, где она указана была как не проверенная. Я совершенно не имею никаких претензий к Вам. Извините, если написал как-то иначе.
Ту печатку я давно скачал и сложил в архив по Delta Pulse, а тут нашел ее, подписал уже сам детали, в т.ч. транзисторы и после пайки начал искать ошибки. Да, моя вина...

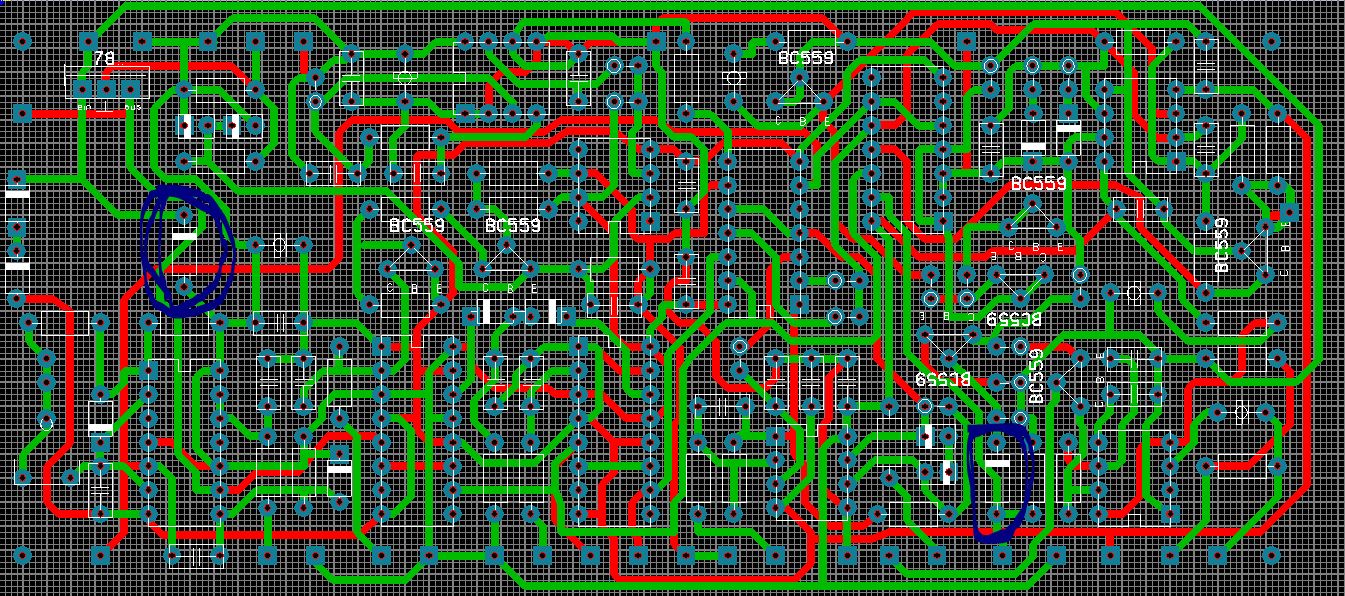

Вот тут обвел на скришноте синим цветом диод и резистор, установленные вверх-ногами.
А микросхемы ставил CD4538BE обе, как и в рабочем варианте Delta Pulse.

Файлы вложений Эскизы

Ответ
#6
Добрый вечер, нашёл архив с delta, может поможет чем

Файлы вложений

.rar   delta.rar (Размер: 91.79 KB / Загрузок: 14)
Ответ
#7
Aleks85kl а чем в этом архиве открыть печатку?а то у меня такой проги нет

кто сможет перевести ее в спринт?
Ответ
#8
Я не знаю к сожалению, lay файлы умею открыть. Когда-то скачивал всё подряд, может народ подскажет? Вы уж извините, что есть то есть.
Ответ
#9
Это файлы Протеуса
Ответ
#10
Добрый вечер, нашёл ещё по delta.

Файлы вложений

.pdf   delta smd.pdf (Размер: 320.79 KB / Загрузок: 20)
