D9 через ne555 сделал без Irf пока, что то подумал увижу другую осцилограмму.

[gal]

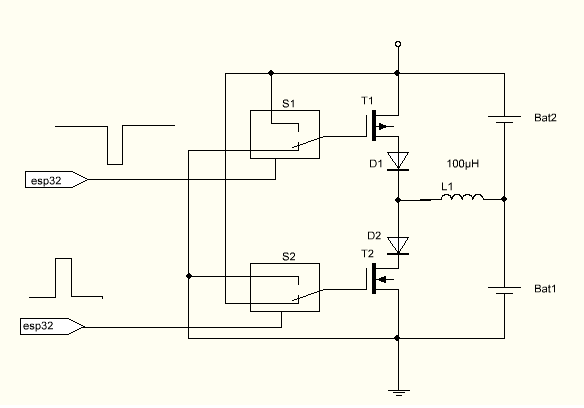

Согласно схеме (сообщение № 642), работает только верхний транзистор, а  по этой два, но амплитуда на катушке в два паза меньше а частота в два раза больше.


чтобы амплитуда была как у одного транзистора надо 4 MOSFET

Пока пользы не вижу.

[vako]

gal, что за ключ, транзисторы и диоды?

[gal]

TC4425 IRF540, IRF9540, 1N4007

[vako]

Где питание ключа и ESP?

---

gal, 100в есть?

---

чтобы амплитуда была как у одного транзистора надо 4 MOSFET

Выброс это эдс самоиндукции, которая зависит от тока, который накачали в катушку, её индуктивности и пробоем транзисторов. Пробой у этих транзисторов около 100в.

[gal]

вот


---

100в есть?

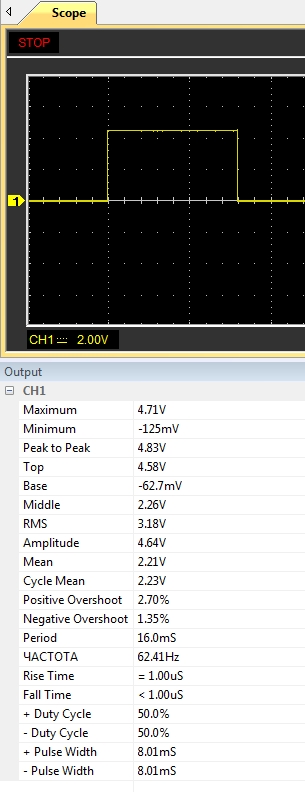

сравнивал амплитуды на приемной катушке

[vako]

сравнивал амплитуды на приемной

Если нет возможности на самой катушке посмотреть, то попробуйте подёргать сначала одним транзистором и посмотрите что будет, а потом другим.

---

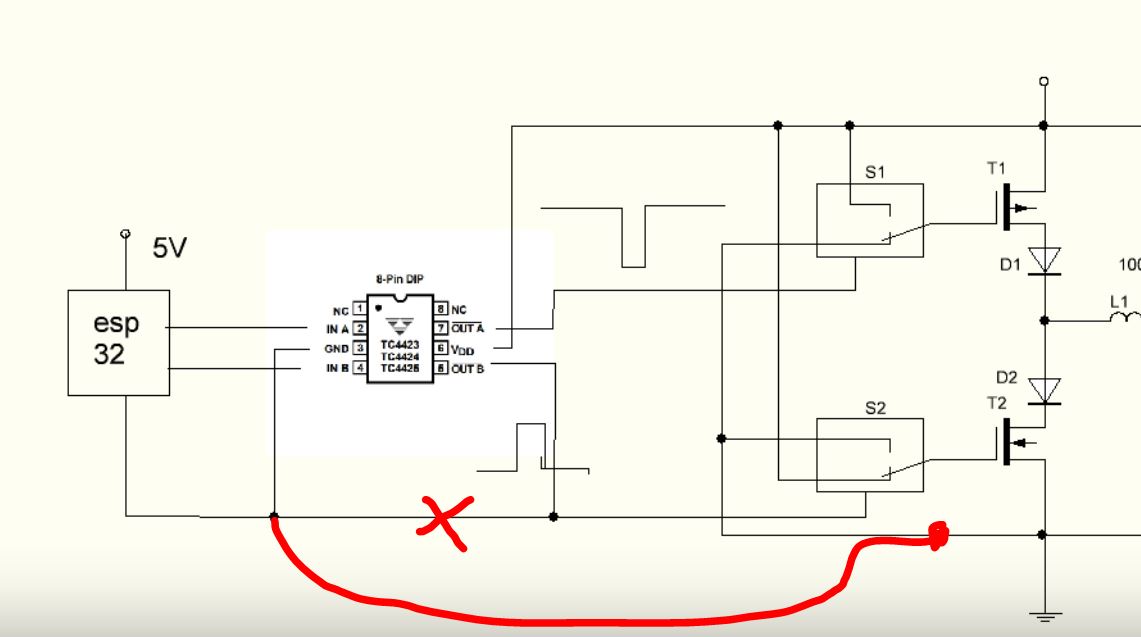

gal, ошибка на схеме - выход драйвера сидит на питании.

[gal]

Дёргать - зачем ? Схема работает правильно.

[vako]

gal, а зачем в схеме S1 и S2?

---

Дёргать - зачем ?

Посмотреть что происходит.

[vako]

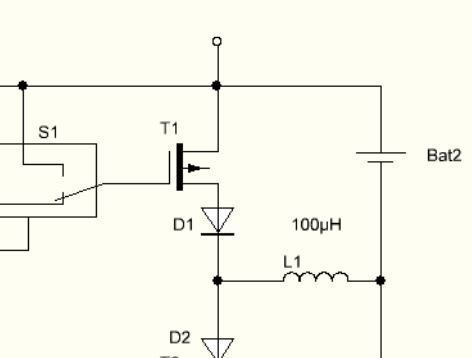

gal, ещё на схеме перепутаны сток и исток у P канального полевика.
