Доработка металлоискателя Пират
#1
Всем привет! Я тут подумал, а что если вместо обычного генератора поставить в накачке генератор пачек  28
И... вот, что из этого получилось:  21



Расход питания примерно такой же. как и у обычного пирата.
Чувствительность примерно такая же.
На расстоянии 30-40см до металла включается звук другой тональности.
Ближе 30-40см звук нарастает сильнее и быстрее чем у обычного пирата.
Плюсы: Лучше определяет размер объекта. Лучше определяет растояние до цели.
Хорошо искать крупный металл в куче мусора - где обычный пират будет одинаково фонить везде.
#2

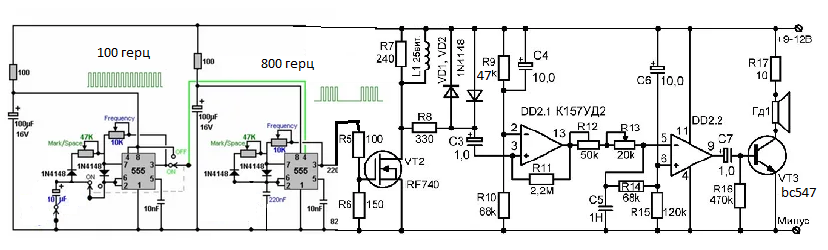

Кто-то просил схему в личке.
Левую часть генератора настраиваем на частоту 90-110 герц, скважность 30%. Правую часть настраиваем на более различимую тональность - к примеру 400 - 800 герц и самую малую скважность при которой появляется звук. По осциллографу в каждой пачке букдет  3 палки.
Обязательно проверяем ток потребления мультиметром во время настройки.
Если с преобразователем то на акуме будет в режиме молчания 125мА, в режиме писка - 150мА. Без преобразователя расход 30-40мА. Удачи! 24
#3
Привет! На грунте проверял? Просто интересно
#4
(01-11-2021, 08:39)caha2011 : Привет! На грунте проверял? Просто интересно

Нет, только на столе... Зима уже, какой грунт.  13
#5
А я хочу попробовать избавиться от счетчика Гейгера и помучать Пирата на ne556 взяв сигнал с 157УД2.

Файлы вложений Эскизы

#6

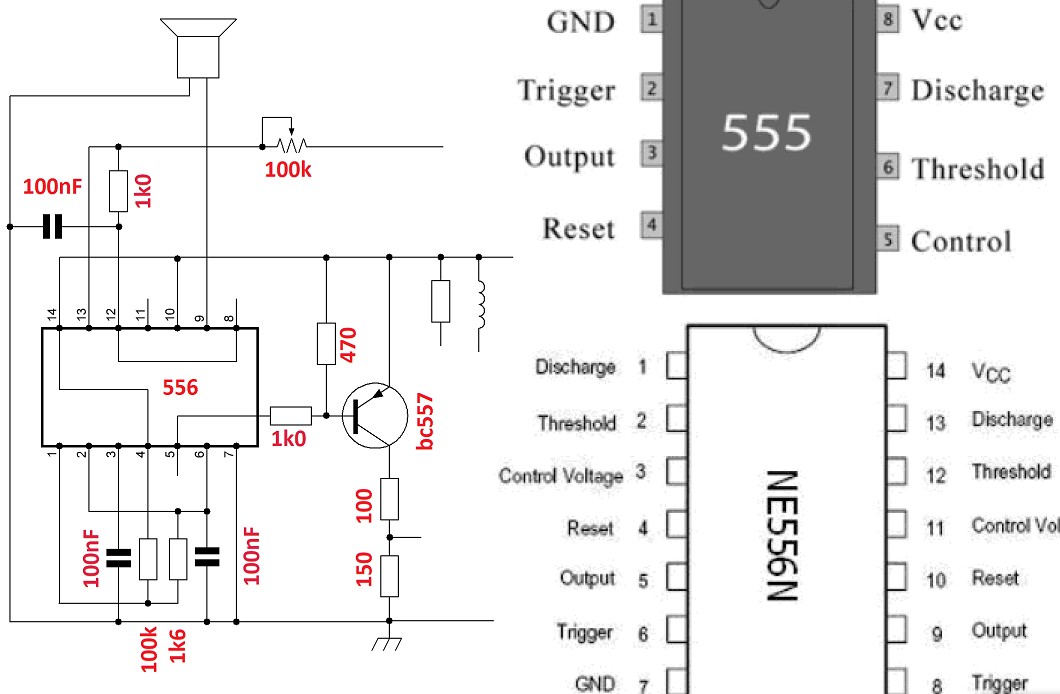

Ну вот, что получилось.  Таймер 2-х канальный 556. Завтра уже после работы, а может и сегодня если неусну,схему и Lay-ку выложу на форум.
Протеус протеусом, но хотелось бы,что бы опытные форумчане подредактировали схему...
https://youtu.be/WOkvQZX1lss
#7
Не совсем понял для чего оптрон, тем более самодельный. Он то и даёт "вязкость", задержку в озвучке.
#8
Звук необычный, как у мотоцикла, собирающегося стартонуть. 10
#9
(Вчера, 21:41)Boltyara : Он то и даёт "вязкость", задержку в озвучке.
Это сделано специально, чтобы не звучали острые щелчки, не позволяющие получить СВИП. И делает это не оптопара, а диод с конденсатором.
(Вчера, 21:46)Dom : как у мотоцикла, собирающегося стартонуть.
Совсем красивый звук - трели соловья - а это увеличение емкости накопительного конденсатора, без потери чуйки не получится.
#10
DOM, как у гитары. Поиграюсь с конденсатором завтра.
Болтяра, оптрон с фоторезистором стоит много,а так дешвле.
