Датчики для металлоискателей

[-vlad-]

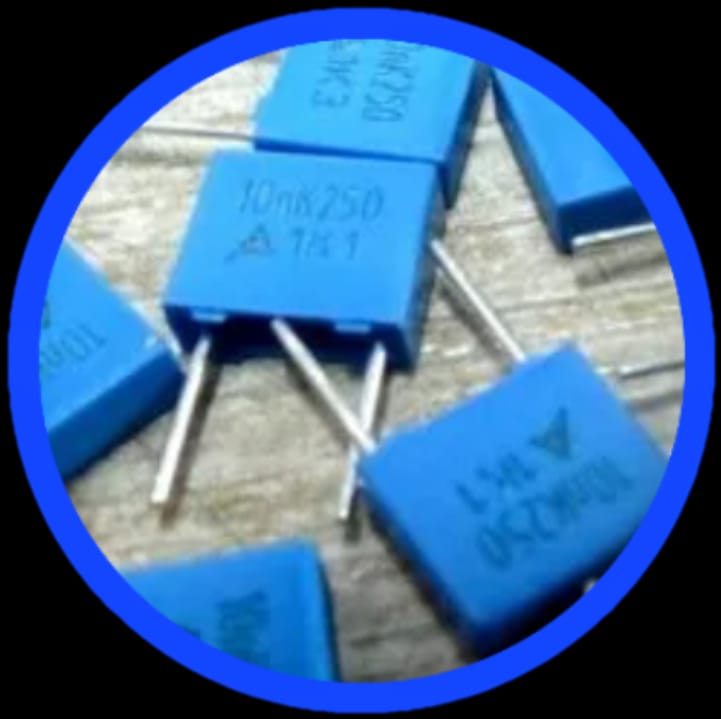

Я синие маленькие пластиковые вскрывал(квадратные), там смд находил.

[Alik]

Зелёный точно плёнка, но паразит залит крепко, пришлось бокорезы брать.
Есть ещё wima, но у них напряжение маленькое, такие не поставишь в датчик

[Alik]

Вопрос снимается, поставлю красные подушки и не буду заниматься ерундой.
Всем спасибо за помощь.

[Boltyara]

Судя по емкости - прибор вайтс...????

[Alik]

Он конечно, колупаюсь потихоньку.
RX готова, с экраном из фольги, правда без СХ и настроена ровно на 4,6 кГц с кондером 33n 630v(прошёл холодильник и зажигалку, ещё осенью) Вот взялся за TX и с конденсатором что-то засомневался, решил спросить

[KEN]

Не все плёночные конденсаторы одинаково полезны))
По моему опыту лучшие - жёлтые MKP, с ними даже ток больше получается, при одинаковых ёмкостях.
И чем он больше по размерам ( у них больше рабочее напряжение) тем он стабильнее.



WIMA конечно вне конкуренции, но их ещё надо найти, а жёлтые МКР легко добываются из старых компьютерных или других импульсных БП.

[gal]

Подскажите пожалуйста

Я так делал много лет тому  назад , получилось что  конденсатор CBB  самый хороший. Вот измерения пяти датчиков, дома +22 °C и на улице -8°C,  пункт меню 3# SERVIS IND Квант
дома
    F kHz            b=        фаза разбаланса
1 9.22               66            +115
2 10.514            733          + 147
3 15.202            578          + 16
4  8.458             665          +115
5  14.802         517          +179
на улице
1 9.22             351          -119
2 10.514          570          -22
3 15.202          768          + 36
4  8.458           41            +10
5  14.802        705           +4

выводы делайте сами.


[Alik]

KEN, дело в том что жёлтые есть, но на 1 мкФ нету и заметил одну странность - все они почему-то не соответствуют указанной ёмкости(это у меня так) ,напр 220n - 190n или меньше даже и так со всеми. По возрасту им лет пятнадцать, старенькие уже, а заказывать барахло из китая не хочу.
Gal, у меня на 33n именно CBB стоит и знаю я про них, что нормальные. У нас не купить фирмовый, а заказать опять же на алике? Не хочется покупать барахло, попробую красные, они из бп старых и ведут себя нормально.
Спасибо, что откликнулись.

[KEN]

напр 220n - 190n или меньше даже и так со всеми.

Ну да, тоже заметил что разброс у них - будь здоров.

[Boltyara]

Мне приходилось разбирать датчики вайтсов. Там для получения точной частоты к основным емкостям добавлены емкостишки, на вид 63В. по 0,023мкф. Это в добавок к микрофараднику (ТХ). Частоты обеих контуров необходимо подобрать точно, иначе убежит фаза.
