СОХА 2 ТМ

[transistor856]

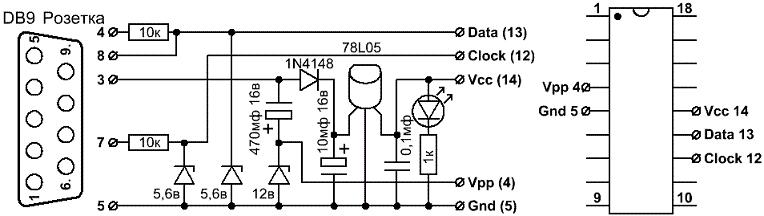

этой схемой можно прошить pic16f876а?12f629 вроде он шьет

---

программа винпик800

[transistor856]

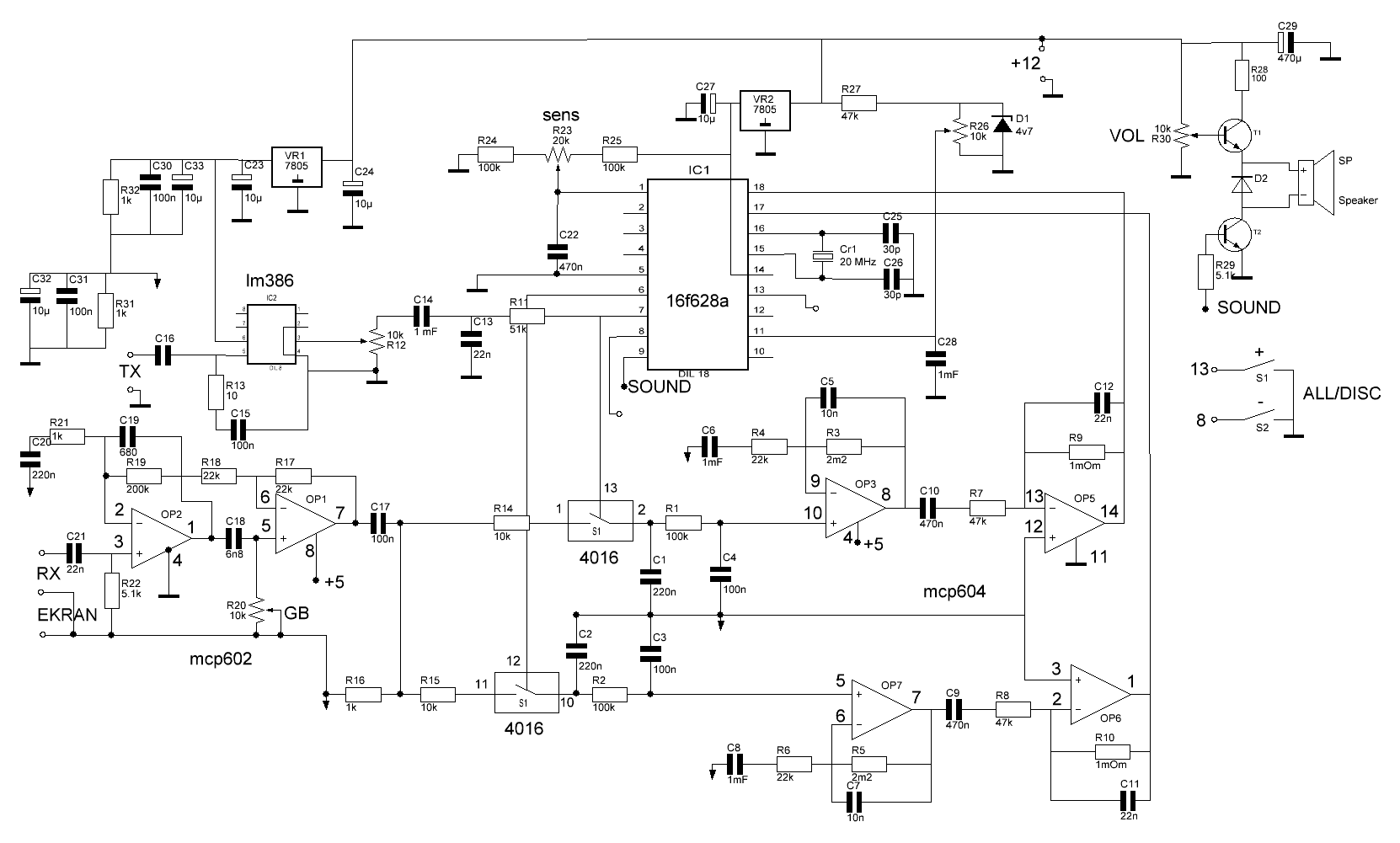

Sulfid76 вот так?то что вы с автором обсуждали

---

схема

[transistor856]

и еще ищу одностороние печатки сохи 3 ,в lay

[transistor856]

вот так тоже можно сделать?

---

вот такая печать вышла без 4001

  4444.rar (Размер: 36.1 KB / Загрузок: 139)

[Dom]

ищу одностороние печатки сохи 3 ,в lay

На МД4 две штуки имеются, смотрел?

[Aleks85kl]

Здравствуйте. Transistor856, попалась на глаза по Соха-3,посмотрите,мож подойдёт.

[transistor856]

Спасибо посмотрю

---

Dom а в какой теме? Я только там соху м нашёл

[Dom]

только там соху м нашёл

Начинается там тема с Сохи-М, продолжение идет по Сохе-2 и Сохе-3. Вот файлы плат, правда в одной из них очень много перемычек. Нужны только в СМД или и в ДИП подойдут?

[transistor856]

В идеале чтоб все в смд,если не найду вариант под свой корпус то разведу сам, процы шьются простым программатором?схему я вылаживал выше

[Sulfid76]

transistor856 похоже что так). У меня руки так и не дошли до модернизации.

---

  !!!Coxa_3.rar (Размер: 63.26 KB / Загрузок: 279)
Вот две платки на Соха 3
