(16-01-2022, 18:23)Курилы : Однако, не напрашивается ли 431 стабик с его 0,2-0,5Ома внутр сопротивления?
Очень даже напрашивается. По сути дела, этот светодиод и играет роль примитивного стабилитрона, поэтому он должен светиться при работе (нужно подбирать резистор 6,8К, чтобы через него тек ток достаточный для свечения светодиода). Тогда он будет играть роль (хреновенького) стабилизатора напряжения на базе транзистора.
Но сам блок питания хреновенький и IMHO, не стоит его собирать вообще.
По сути дела, его коэффициент стабилизации определяется коэффициентом стабилизации стабилитрона BZX24, а он очень низкий и не превышает пару десятков.
(16-01-2022, 18:23)Курилы : Однако, не напрашивается ли 431 стабик с его 0,2-0,5Ома внутр сопротивления?
Очень даже напрашивается. По сути дела, этот светодиод и играет роль примитивного стабилитрона, поэтому он должен светиться при работе (нужно подбирать резистор 6,8К, чтобы через него тек ток достаточный для свечения светодиода). Тогда он будет играть роль (хреновенького) стабилизатора напряжения на базе транзистора.
Но сам блок питания хреновенький и IMHO, не стоит его собирать вообще.
По сути дела, его коэффициент стабилизации определяется коэффициентом стабилизации стабилитрона BZX24, а он очень низкий и не превышает пару десятков.
Как бы, -с некоторыми моментами я бы поспорил. Как ни странно я собирал в юношестве трёхвольтовый блок питания для довольно мощного плеера и там роль стабилитронов как раз выполняли светодиоды. Даже фона никакого по звуку не было! Мы забываем же что линейные стабилизаторы всего лишь режут максимум, но никак не фильтруют помехи.Это забота фильтров. А вот светодиод как-то справляется с этой задачей.
Стабилитрон хреновый, а вот схемка как для на пальцах рассказанная и с ограничением тока каким- никаким, может и имеет право на жизнь?
Она сто процентов имеет право на жизнь. Стабилитронов на 1,5В в то время наша промышленность даже не делала (были стабисторы, но это не тоже самое).
Но для лабораторного блока питания я бы собирал что-то посолиднее. Например на старом форуме был такой https://radioskot.ru/forum/3-7758-1
Или например из китайского набора с Али.
Для совсем начинающих можно собрать даже на LM317 по стандартной схеме, все равно в любительских устройствах большие токи редко используются.
(16-01-2022, 23:43)DarkRus66 : Она сто процентов имеет право на жизнь. Стабилитронов на 1,5В в то время наша промышленность даже не делала (были стабисторы, но это не тоже самое).
Для совсем начинающих можно собрать даже на LM317 по стандартной схеме, все равно в любительских устройствах большие токи редко используются.
Стабисторы, по-памяти -токовые стабилизаторы.
У меня много лет трудится 317 с доп 818 транзистором. Точно боле-менее и кз не вывело её ещё со строя. Согласен.
(16-01-2022, 23:43)DarkRus66 : Но для лабораторного блока питания я бы собирал что-то посолиднее. Например на старом форуме был такой
На нём многие уже голову сломали. Тяжел в доведении до ума.
Скажите а в его схеме -что это? Тока стабилизатор и напряжения в одном флаконе, то что мы прочим для этой схемы здесь?
Но лучше конечно так сделать этот узел - просто и надёжно.
(17-01-2022, 00:13)Курилы : На нём многие уже голову сломали. Тяжел в доведении до ума.
Скажите а в его схеме -что это? Тока стабилизатор и напряжения в одном флаконе, то что мы прочим для этой схемы здесь?
Тяжел если использовать фейковые микросхемы и транзисторы с Али, тогда точно не знаешь отчего оно работает не так как надо. Эта схема уже вылизана и повторена многими, улучшать конечно можно до бесконечности, версия схемы (16у2) об этом тоже говорит.

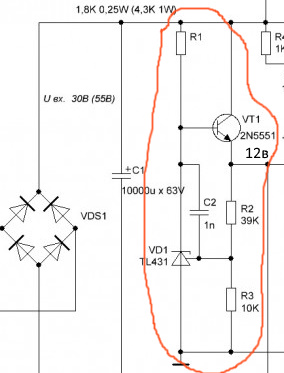

Это не стабилизатор тока, это просто стандартное включение TL431 из даташита с внешним транзистором. Можно было и просто поставить гасящий резистор, но тогда была бы хуже стабилизация на выходе 431 из-за зависимости падения напряжения на гасящем резисторе от потребляемого тока микросхемой. Стабилизатор напряжения (7812 или тот же LM317) был бы лучше, но проблема в том, что у них сравнительно низкое допустимое входное напряжение. Поэтому пришлось бы ставить дополнительный каскад понижающий напряжение до безопасного для микросхемы стабилизатора (что и было сделано в некоторых версиях этого блока питания).
Ну и конечно, такие "универсальные" аналоговые лабораторные блоки имеют очень малый допустимый ток при малых выходных напряжениях, из-за большого падения напряжения на регулирующем транзисторе, без вентилятора не обойдешься. Это надо иметь ввиду. У меня в таком лабораторном блоке сразу несколько блоков питания - один импульсный для больших токов, один аналоговый до 3А, один 5в 2А для USB зарядок, и один двухполярный для ОУ. Возможно что еще что-то добавлю, место еще осталось.
(17-01-2022, 01:22)iharl : Но вот тот факт что это линейный стабилизатор и при нагрузке (3v, 1a = 3W) при запитке от 36v. Сколько ватт уйдет в нагрев помещения ?
Линейные стабилизаторы можно пользовать при разнице входного и выходного напряжения не более 5v.
Всё должно дойти до мозга с противоположного конца! Да, мой на 317 и 818 до 2а выше не пользую через стенку -радиатор, в отверстиях весь, продувается 12мм куллером .
Входное напряжение отводами вторички надо коммутировать чтобы разность на кренке не превышала 5в, как Вы сказали, и всё будет гуд. И это придёт, жаль что не через голову, но придёт.
Сорри господа, что вклиниваюсь в дисскуссию по вопросу аналогового БП.

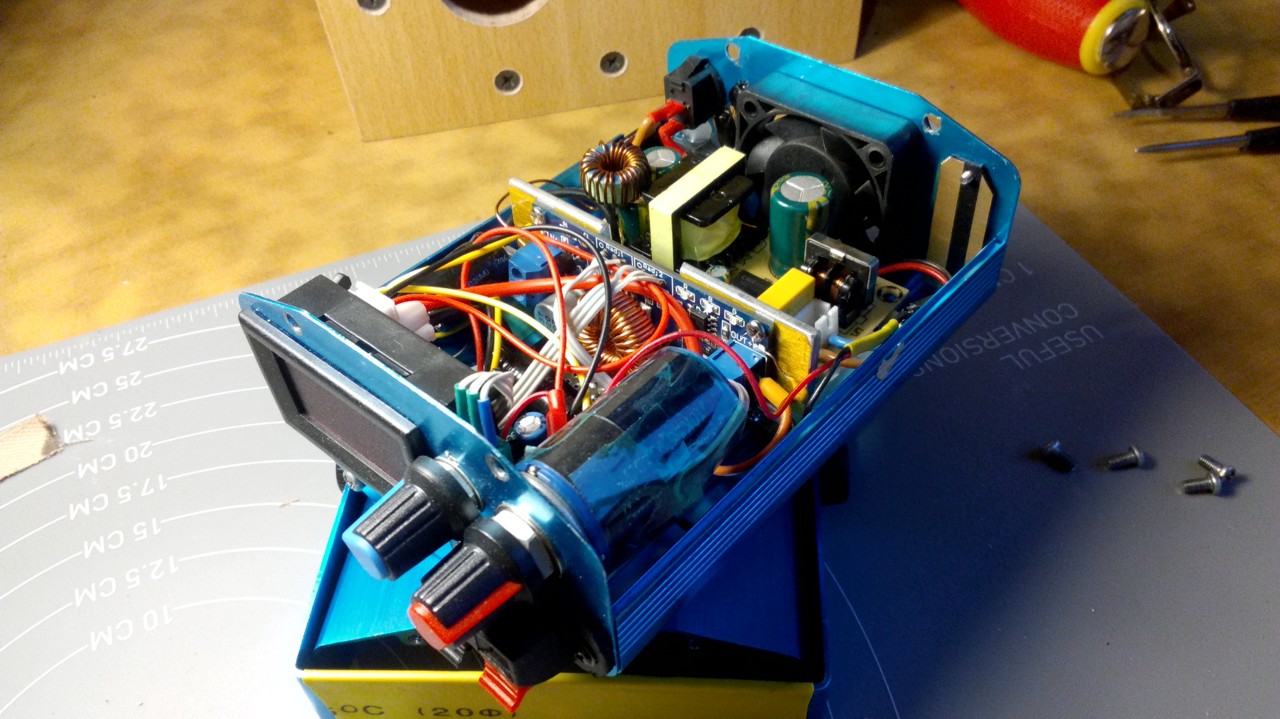

У меня уже пату лет трудится такой вот приборчик. Лабораторником я его называть избегаю, но для подавляющего большинства применений он вполне адекватен. Мощность 24 вт. Напряжение до 23 вольт. Ток ампер до 5 в пределах мощности.
Регулировка тока и напряжения. 4х значный показометр (адекватен с 3 мА). Икающая защита в самом ИБП. Она же ограничивает мощность всего устройства.
В основе 24 вольтовый блочек. И плата на XL4015, но не красная а синяя. Там есть металлизация в необходимых местах и она позволяет осуществить нормальный теплоотвод.
Корпус от дохлой лазерной свистоперделки (купил в магазине за 200 р).
Пульсации при нагрузке около 1 А в районе 30 мВ.
Сейчас собираюсь сделать еще один. Помощнее. ИБП от факса ватт около 50-60. Тот же синий блочек. Показометр уже с индикацией мощности и добавлю выключатель нагрузки (4 ссылка).
В такого рода блоках питания важно правильно все организовать. На выходе ИБП дополнительный электролит на пару тысяч мкф, индуктивный фильтр. На выходе XL4015 индуктивно емкостный фильтр, но уже с керамикой просто микрофарад на 20 (много не желательно) и выключатель нагрузки.
Вентилятор включу через термореле в корпусе ТО220 градусов на 40 или на непрерывную работу. Питание показометра и вентилятора через модуль понижайки от того же ИБП.

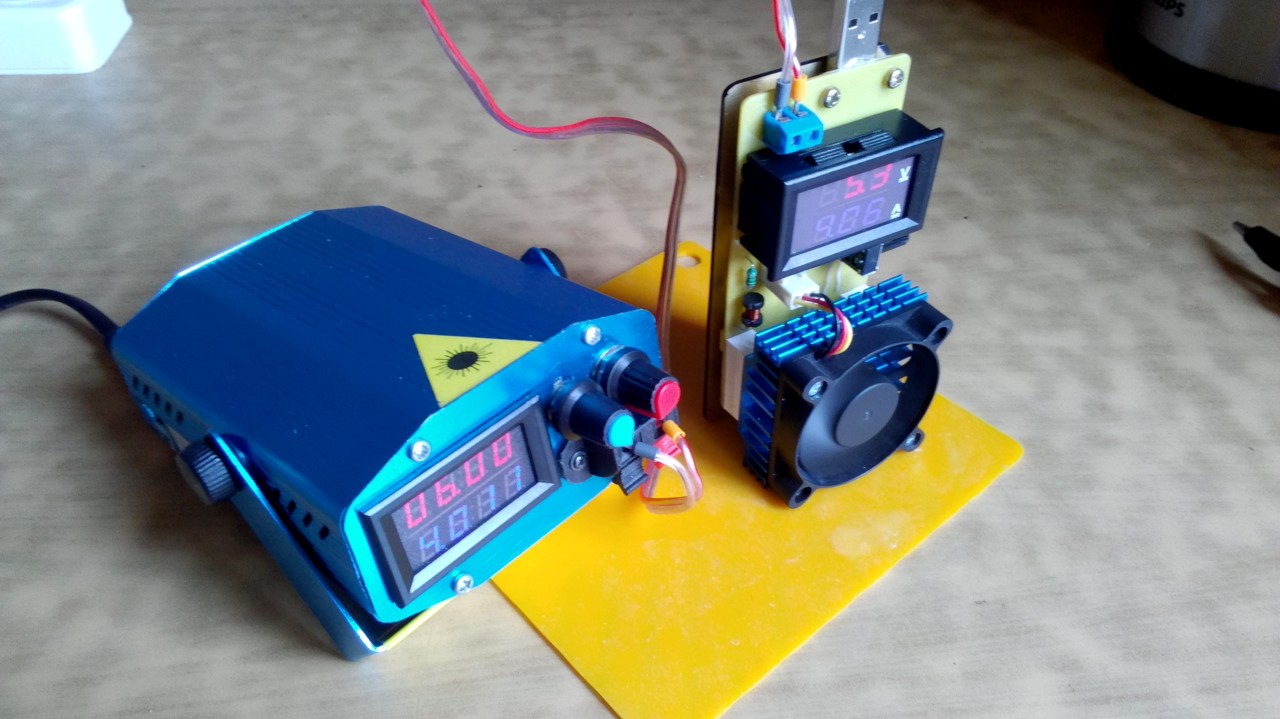

Тот который на фото типа лабораторник меня устраивает полностью. Удобен в оперативной работе. Новый будет побольше и помощнее. Скорее хочется, чем надо. Напругу ИБП немного подниму, вольт до 26-27, чтобы получить 25 на выходе. Ну и организую охлаждение так же. XL4015 на аллюминиевый уголок через термопасту и термоскотч и 4-5 заявленных ампер он вполне себе выдаст долговременно. Триггерный переключатель я пробовал. На 2 вольтах (минимальное напряжение ЛБП) он вполне уверенно работает.
Да, заменил потенциометры модуля XL4015 на многооборотный для напряжения и простой для тока (тупо места не хватало, да и на токе многооборотный ни к чему). Эти длинные многооборотники гораздо надежнее синих коротких (я не имею в виду маленькие, что стоят родные в модуле). Дроссель с модуле XL4015 я заменял тоже. На покрупнее и проводом потолще.
Мой оперативный ЛБП при длительной работе на максимальной емкости лишь слегка теплый. Обороты вентилятора снижены вольт до 10-11 (не помню) - хватает и этого. Уголок, на котором закреплен модуль XL4015 контачит с корпусом и неплохо передает тепло туда.
Благодаря наличию защит в первичном ИБП и в самом модуле, я слабо представляю себе, как этот блок можно спалить.
Смотрел осциллографом сачок напряжения при включении - еле заметный горбик. процента 2-3, не более. Т.е. напряжение устанавливается очень быстро. А благодаря малым емкостям на выходе не так просто спалить нагрузку при установленном ограничении тока. Ток удается ограничивать (даже с простым не многооборотным потенциометром) миллиампер с 10.
(16-01-2022, 23:43)DarkRus66 : Для совсем начинающих можно собрать даже на LM317 по стандартной схеме, все равно в любительских устройствах большие токи редко используются.
Долгое время использовал lm1084 более мощный аналог lm317.
Но вот тот факт что это линейный стабилизатор и при нагрузке (3v, 1a = 3W) при запитке от 36v. Сколько ватт уйдет в нагрев помещения ?
Линейные стабилизаторы можно пользовать при разнице входного и выходного напряжения не более 5v.
А в нашем случаи 36v и реальная попытка взять 46v.
По моему это главная проблема данной ветки а не в способе включения стабилитрона при том что выбранный экземпляр с напряжением стабилизации выше питающего напряжения.
Надеюсь автор темы не забросит блок питания еще на 9 месяцев прочитав советы экспертов.
Постараюсь не забросить. Со временем проблема. Работа, не нормированный график и все такое.
А так в принципе есть желание вернуться к этому занятию.
Когда то давно, лет 20 с чем то назад, в далеком детстве я начинал заниматься радиолюбительством. Годах так в 1996 - 1998.
И все таки интересует вопрос изменения входного напряжения. Т.е. как рассчитать какие детали надо заменить и на что. Где можно почитать про это?
Так подозреваю для этого нужно понимание что и как в схеме происходит, как работает каждая деталь. Тоже почитал бы.
А так же задался вопросом транзисторов. Как понимать какой куда? Откуда понимать, вот к примеру в этой схеме, с какими маркировками транзисторы нужно использовать, изначально.
Имею ввиду маркировку, а не буквенную часть которая указывает на допустимые напряжение и силу тока.
Не сильно расстраивайтесь, если не получается сразу. Далеко не все схемы (в том чтисле простые) на самом деле просты в наладке.
Если не получится, все можно купить что-то близкое к готовому блоку питания.
Вот например, на старом форуме была статья по одному из них https://radioskot.ru/publ/raznoe/blok_pi...8-1-0-1159
Отличный и "готовый к употреблению" блок питания, я тоже купил один такой на пробу.
Правда, 3А он не тянет (греется уже на 1А), в остальном отлично для маленького блока питания. Шаг изменения напряжения 0,05v , управляется двумя кнопками.
