Сборка регулируемого лабораторного блока питания

[Igor19]

И снова здравствуйте!
Продолжу тему начатую в мае 2021г.

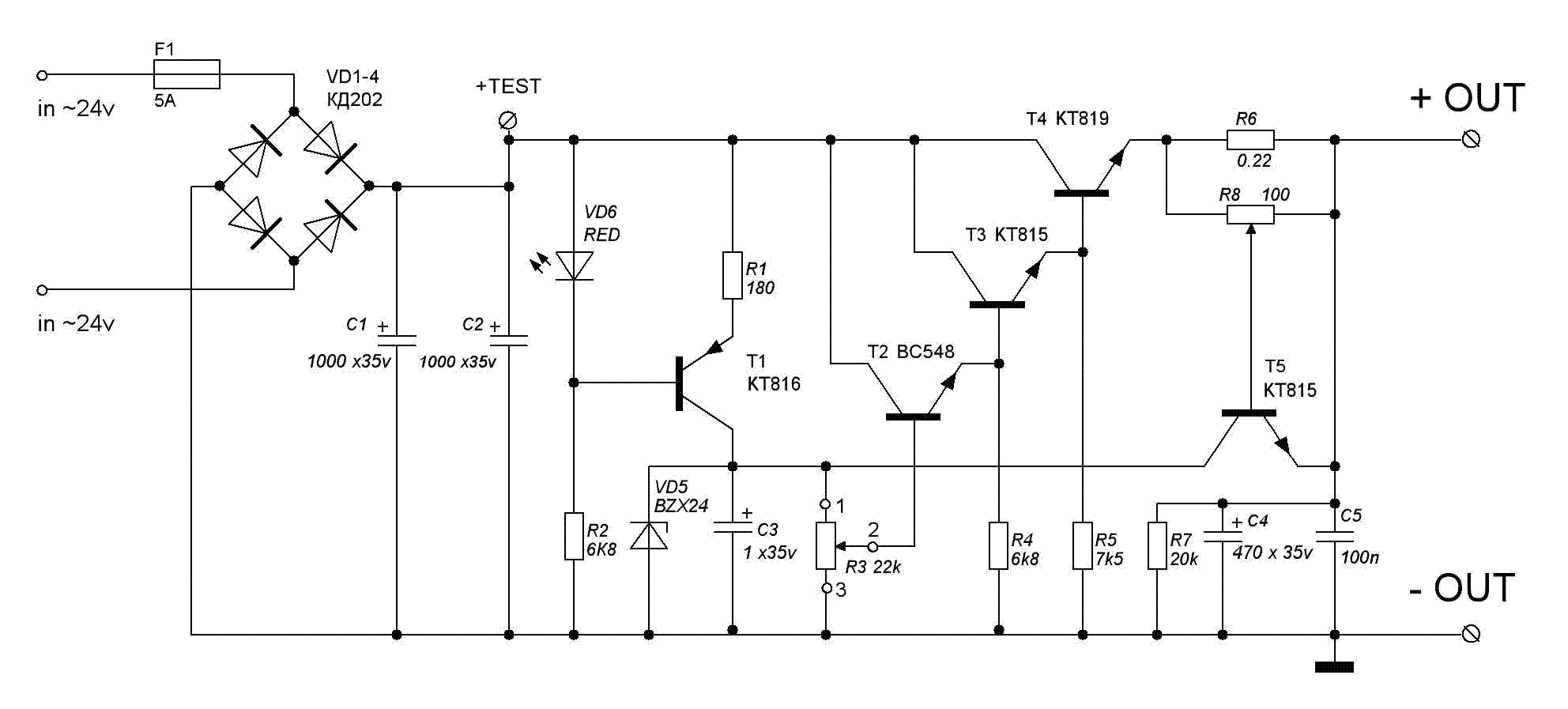

Собрал я наконец блок питания вот по этой схеме.
Выход с трансформатора - 28 В.
Диоды в выпрямительном мосту использовал Д247.
Выход после двух электролитических конденсаторов по 1000 мкФ - 37 - 38 В.
Стабилитрон использовал Д816Г.
Резистор R6 поставил 1,2 Ом цементный 5 Ватт.
Переменный резистор R8 поставил 470 Ом.
На выходе напряжение регулируется.
Минимум 0,1 - 0,3 В (гуляет), максимум 34,7 - 34,8 В (гуляет).
Нагрузку на него пока не вешал. Регулировку силы тока соответственно не проверял.
Теперь вопросы:
1. Как сделать что бы на выходе (на максимально выкрученной регулировке) было красивые 36,0 как указано в характеристиках стабилитрона? Подумал что стабилитрон не исправен. Поставил другой, та же картина.
2. Напряжение гуляет на 1 - 2 десятые доли вольта, так и должно быть? Стабилитрон не решать это?
3. При отключении всей схемы вольтметр показывает скачек напряжения до 60 - 100 В, буквально на мгновение. Это что такое? Потребители не погорят, которые будут питаться от этого блока?
Спасибо.

[Cергей 78]

Как сделать что бы на выходе (на максимально выкрученной регулировке) было красивые 36,0

Для начала даю вводную. Думайте.
Характеристики стабилитрона Д816Г

Минимальное напряжение стабилизации 35 В
Максимальное напряжение стабилизации - 43 В
Ток стабилизации стабилитрона - 150 мА

[dvp]

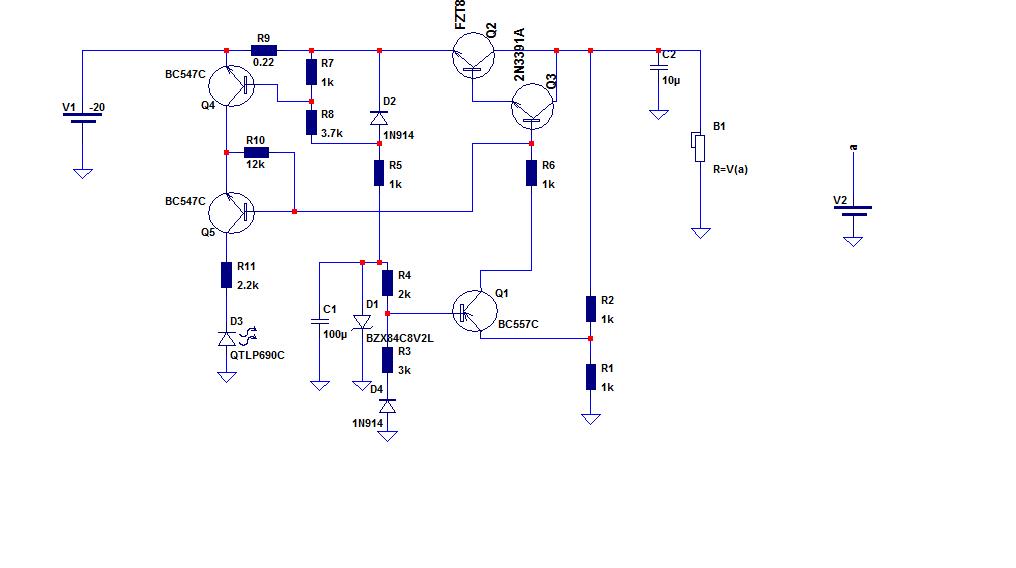

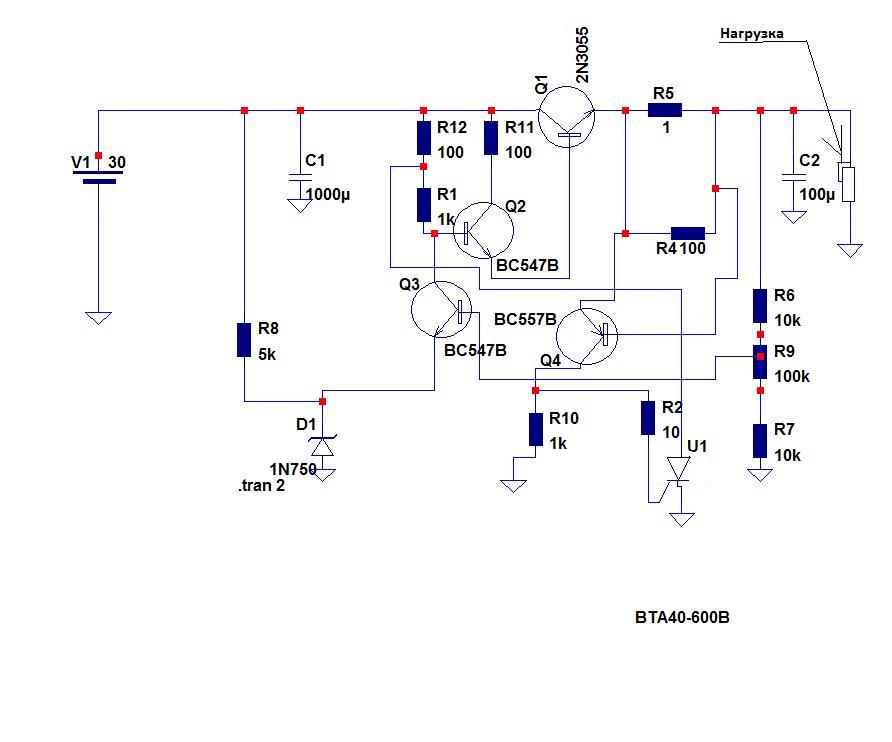

Вот, два стабилизатора с защитой, а настроить под нужное напряжение  не проблема.
 Схема с тиристором лучше, надежнее.  Подобная  схема   много лет работала в ателье. Можно  в параллель тиристора  поставить кнопку, для сброса блокировки.

[Igor19]

Как сделать что бы на выходе (на максимально выкрученной регулировке) было красивые 36,0

Для начала даю вводную. Думайте.
Характеристики стабилитрона Д816Г

    Минимальное напряжение стабилизации 35 В
    Максимальное напряжение стабилизации - 43 В
    Ток стабилизации стабилитрона - 150 мА

Нет ответа...

---

Вот, два стабилизатора с защитой, а настроить под нужное напряжение не проблема.
Схема с тиристором лучше, надежнее. Подобная схема много лет работала в ателье. Можно в параллель тиристора поставить кнопку, для сброса блокировки.

Хотелось бы уже имеющуюся схему использовать...

[Cергей 78]

Нет ответа

Ну что же вы не хотите включать логическое мышление. Вы поставили стабилитрон у которого напряжение стабилизации больше, чем выдает ваш трансформатор. Естественно что никакой стабилизации не будет, схема работает как простой регулятор напряжения без стабилизации. Ставьте стабилитрон с напряжением стабилизации 24 вольта. Если нет такого, можно соединить последовательно два стабилитрона с более низкими напряжениями.

[Igor19]

Так выход после электролитических конденсаторов 37 - 38 В. Или это все не то?

[Cергей 78]

Не то. Это напряжение без нагрузки. При нагрузке оно сильно просядет, плюс на переходе управляющего транзистора еще теряется напряжение. То что выдает трансформатор без выпрямителя, то напряжение и будет держать стабилизатор под нагрузкой. На такое напряжение и нужен стабилитрон. Ищите что то на 24-26 вольт, не больше.

[Igor19]

На трансформаторе что я использую два выхода, 28 В на который я сейчас повесил схему. И второй 38 В. Получается если перевесить схему на выход 38 В все будет стабилизировать как нужно? Правильно?

[Aleks85kl]

Здравствуйте, скажите, а вам именно нужна схема на транзисторах? Просто есть на КРЕН схемы, напр К142ЕН22А - регулируемый стабилизатор, до 7,5 А., но там до 30 вольт вроде.

[Igor19]

Здравствуйте, скажите, а вам именно нужна схема на транзисторах? Просто есть на КРЕН схемы, напр К142ЕН22А - регулируемый стабилизатор, до 7,5 А., но там до 30 вольт вроде.

Здравствуйте.
Да наверно непринципиально.
Делаю чисто для себя, как любитель.
Зацепился за одну схему, хотел ее сделать.
Про КРЕН слышал... Но не рассматривал.
