ZIF разъём для PICKit3
#1

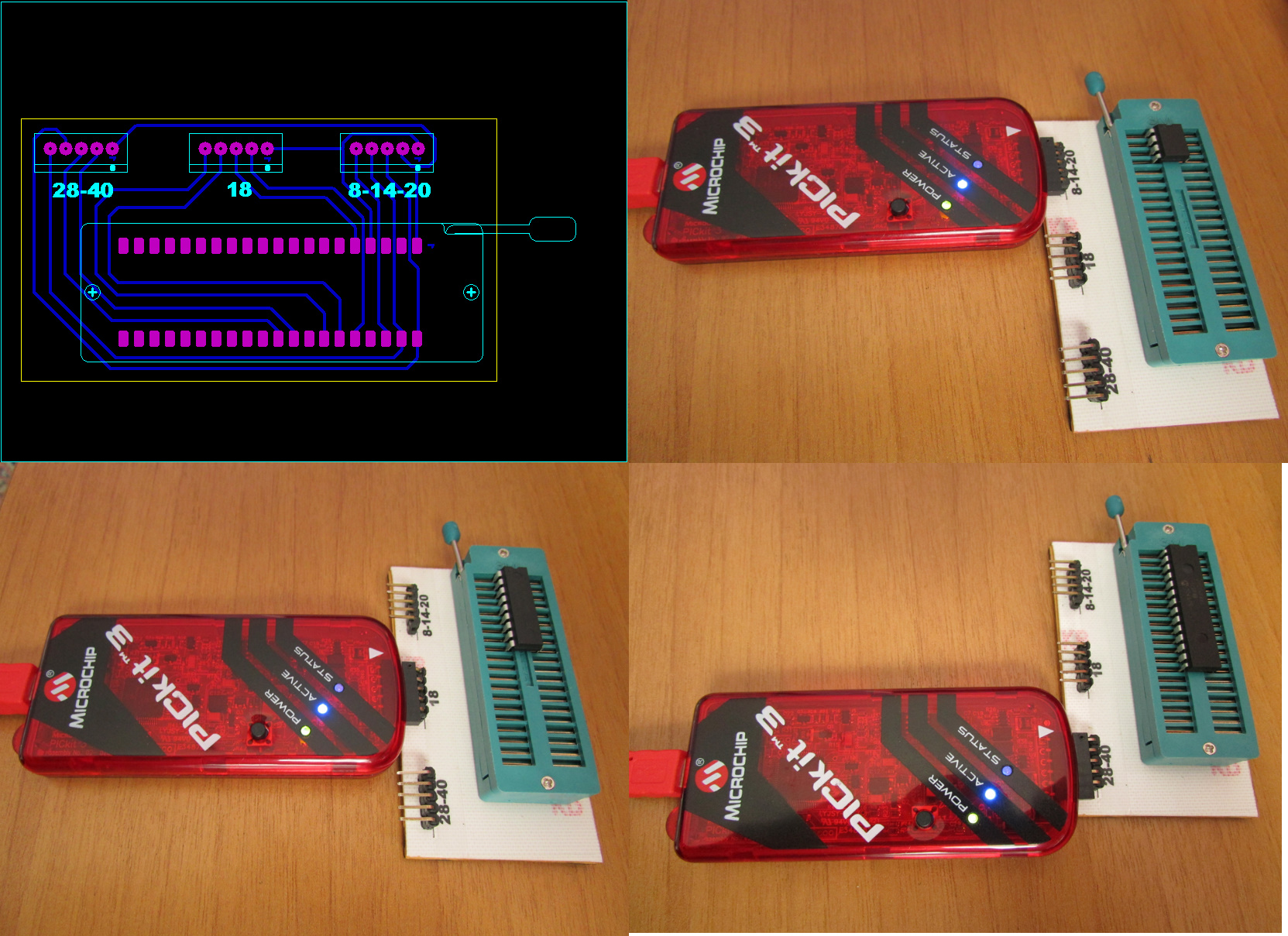

Ищу удобную конструкцию платы для подключения ZIF-разъёма к программатору PICKit3.

Нашёл на турецком сайте приглядный вариант, но может кто богат ещё на оригинальные решения

без джамперов и прочей мути?

Файлы вложений Эскизы

#2
не увидел ни одного джампера ...чем вариант плох?
#3
Постоянные перетыкания разъёмов могут раздолбать разъём программатора и пообрывать дорожки вокруг контактов.
Если я его и буду делать то обязательно с переходным эластичным шнуром. Он не шьёт 10F и ещё кое что старое.
#4

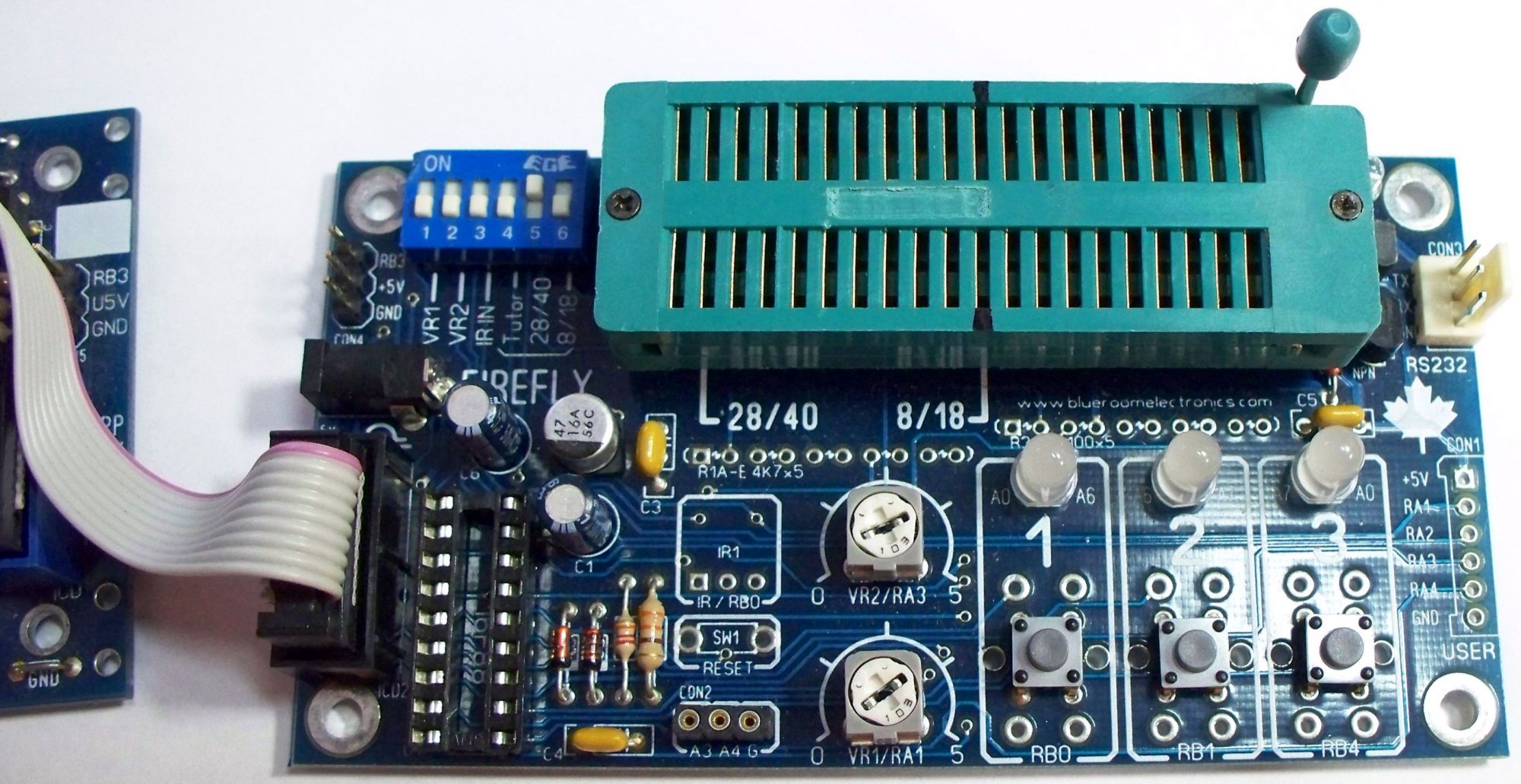

Для своего PICKit2 клона использую такой вариант ZIF сокета. Не пугайтесь что он кажется сложным, просто в нем еще есть обучалка. Сам ZIF сокет фактически состоит из самого сокета и двух последних контактов DIP переключателя. Это гораздо удобнее, чем перетыкивать разъем (IMHO, конечно).

Если устроит, выложу доку, она в PDF формате.
#5
Спасибо,конечно, но как-бы я от этого хотел ведь уйти.
#6
Курилы, вот, поясните, пожалуйста. Есть Пиккит, есть Зип расширитель. Они друг с другом соединяются либо напрямую, либо шлейфом. От чего вы хотите уйти то? Если от джамперов, поставьте микропереключатели... Или ещё от чего?
#7
Полностью уйти от переключателей можно разве что если поставить на плату два отдельных ZIFa - не думаю что такой вариант лучше будет. В данном случае это всего два микропереключателя (что все равно лучше чем джамперы). (На Алиэкспрессных платах с ZIF для PICKit-ов джамперов намного больше, кстати).
На схеме ZIF часть которая относится к программатору выделена внизу. Там еще есть несколько линий для программирования обучалки, но они в данном случае не нужны.
Как устанавливать процессоры с разным количеством выводов тоже есть отдельная страница (я ее распечатал и храню вместе с программатором). (Этот программатор фактически состоит из двух заводских плат, один с 2550 процессором, второй просто этот ZIF сокет). Мне когда-то подарили этот комплект плат вместе с процессором, я собрал его, и он служит мне исправно уже почти 15 лет...

Файлы вложений

.rar   firefly-assembly-instructions.part1.rar (Размер: 450 KB / Загрузок: 9)

.rar   firefly-assembly-instructions.part2.rar (Размер: 419.4 KB / Загрузок: 9)
#8
(16-01-2022, 19:00)DarkRus66 : Полностью уйти от переключателей можно разве что если поставить на плату два отдельных ZIFa

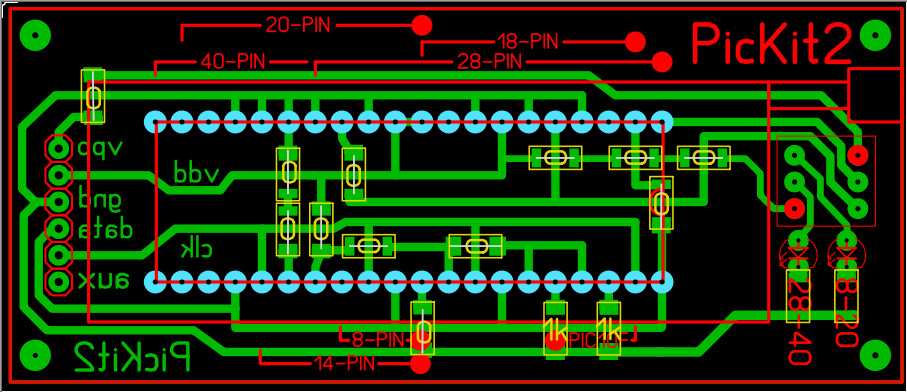

Да, полистал я сеть, не уйти и самое что приглянулось вот это.Одна кнопа и никаких перемычек с выключателями. Многие платы не предназначены для всех серий пиков. Зачем там резисторы вообще стоят?
А то что первая нога не по ключу, ну что ж делать, не удобно но терпимо.

Файлы вложений Эскизы

#9
Не уж то у вас такие проблемы с переключателями?
У меня вообще 3 панельки под дип,они только под те пики с которыми работаю,никаких переключателей,хватает с головой!
Но чаще просто проводками подпаиваюсь к пику и шью
#10
Лень -двигатель прогресса. Прошлый век, согласитесь гнуть ноги при вытаскивании из кроваток, а подпаивание к пику -подавно дикость! Вы уж простите.
То что я нашёл - нравится: одна кнопа, да ещё и с индикацией! Класс!
Дай бог чтоб это работало.

Если кого заинтересует, вот архивчик. Скачал, сам не найду уже откуда. 2

Файлы вложений

.rar   zif40.lay6 (1).rar (Размер: 12.55 KB / Загрузок: 11)
