TP4057

[Sam]

У меня стандартная(только 4056, без защиты) ЗУшка китайская акумы 18650 2,2А заряжает без проблем. Акумы 2,6А уже не тянет, греется.

[ANGELJT]

Что значит "не тянет" ? Если 2.6 А это ток, а не емкость, то это слишком дофига .
И зачем пытаться вкачать через микру такие токи? Чуть подольше зарядка , зато надежнее.

[Sam]

ANGELJT, Я имею ввиду платку ЗУ.

 2,6А - ёмкость одной банки 18650. То есть 2,2А банку заряжает и не греется, а 2,6А банку - уже идёт существенный нагрев.

[slava_500]

[attachment=3491]

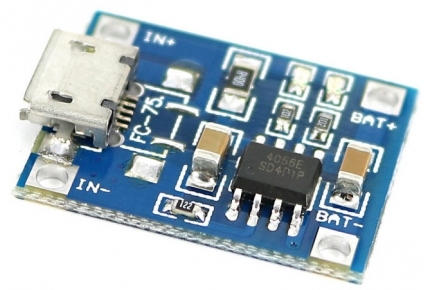

Ширину дорог увечил, ибо делал под себя на малые токи.
И по памяти припоминаю, что токи через 4057 особо давать не надо - начинает сильно греться, 0.5 А предел, лучше меньше.

Всё Отлично!!! Спасибо!! Ширину дорожек и прочее сделаю под нужды...То что эта микруха расчитана только на 0.5 ампер я знаю....Я их много собирал на ТР4056..на LTC4054..Хочу применить эту платку для мини фонариков с аккумулятором от электронных сигарет..И для китайских миллиамперметров (заменив крону) с преобразуем конечно на 9 вольт..Спасибо!!!

[Sam]

Для "всяких фонариков" я хотел взять вот такие платки
К сожалению они теперь стоят 80р, а не 30р, как пару недель назад.

[ANGELJT]

То есть 2,2А банку заряжает и не греется, а 2,6А банку - уже идёт существенный нагрев.

Внутреннее сопротивление аккума различается , отсюда скорее всего разный ток, и проблемы.
Емкость аккума на нагрев микры не влияет от слова совсем.

[slava_500]

Для "всяких фонариков" я хотел взять ?вот такие платки
К сожалению они теперь стоят 80р, а не 30р, как пару недель назад.

торгаши они такие ....Любую возможность используют... Лишь бы цены задрать!!! А военные действия так это для них праздник!!! Так что проще микрушку отдельно взять и сделать самому..

[baskit]

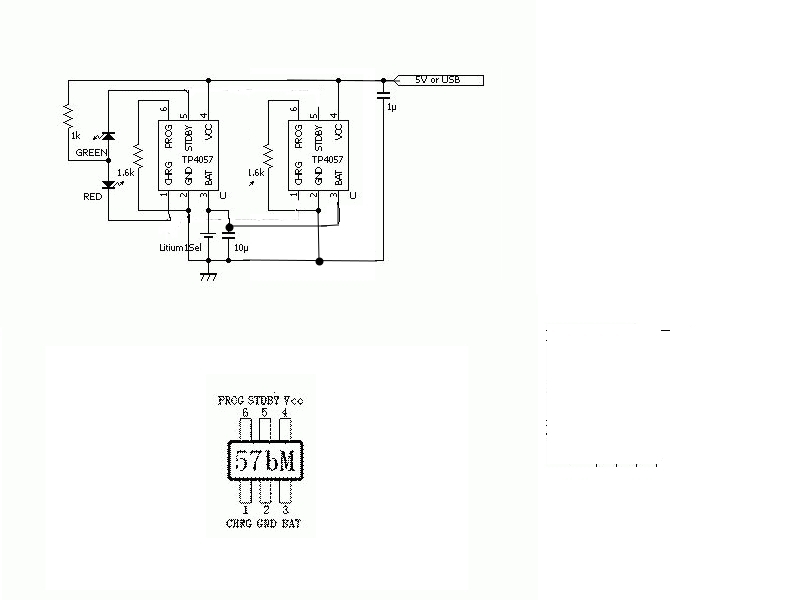

продолжу тему 4057 наткнулся на платки дуал версия на токи до 1А, но схемы не нашел но по фото видно что микрухи параллельны кроме 6 ноги 1 и 5 на второй мс в воздухе,  вот изменил по быстрому печать и схему на печате 1 и 5 нога не разведены (для индикации достаточно одной 4057)


[ANGELJT]

baskit, , а зачем это, если есть более мощные микрухи , или микры к которым цепляются ключи ?

[slava_500]

baskit, , а зачем это, если есть более мощные микрухи , или микры к которым цепляются ключи ?

Размер на много меньше!! ток заряда не более 500 ma
платку в Лауте прилагаю..Правда сам её ещё не собирал но по схеме вроде всё правильно.

  4057.rar (Размер: 3.87 KB / Загрузок: 66)
