TP4057

Каскадный режим
TP4057
slava_500 Не в сети
Прохожий
**
Сообщений: 10
Своих тем: 2
Рег.: 10-2021
Репутация: 1
#1
11-03-2022, 14:38

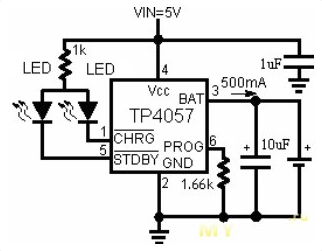

Господа!! Прикупил десяток этих микросхем..Хотел собрать микро зарядки..Но ничего не получается!!!!Ни как не могу развести плату!! А нужна конечно только односторонняя. Помогите кто нибудь кто умеет!! Если конечно время будет.. Желательно в ЛАУТЕ!!! (СМД) Вот схемка. Спасибо!!!
-vlad- Не в сети
Опытный
*******
Сообщений: 1173
Своих тем: 5
Рег.: 10-2021
Репутация: 39
#2
11-03-2022, 15:26
Разведу. Если кто конечно раньше не поможет.
baskit Не в сети
Забанен
Сообщений: 274
Своих тем: 0
Рег.: 09-2021
#3
11-03-2022, 15:27
Привет есть готовые решения
вот держи схема похожая


Файлы вложений

.zip   tp4057.lay6.zip (Размер: 5.19 KB / Загрузок: 69)
Sam Не в сети
Visor
*******
Сообщений: 1455
Своих тем: 27
Рег.: 08-2021
Репутация: 37
#4
11-03-2022, 16:04
(11-03-2022, 14:38)slava_500 : Помогите кто нибудь кто умеет!!
Держи.


Вроде правильно. 1

Файлы вложений

.rar   4057.rar (Размер: 3.12 KB / Загрузок: 60)
ANGELJT Не в сети
Начинающий
***
Сообщений: 57
Своих тем: 1
Рег.: 02-2022
Репутация: 2
#5
11-03-2022, 16:45
    мини размер . файлов лея нету.
Sam Не в сети
Visor
*******
Сообщений: 1455
Своих тем: 27
Рег.: 08-2021
Репутация: 37
#6
11-03-2022, 17:26
(11-03-2022, 16:45)ANGELJT : файлов лея нету.
Экспортируй.1
ANGELJT Не в сети
Начинающий
***
Сообщений: 57
Своих тем: 1
Рег.: 02-2022
Репутация: 2
#7
11-03-2022, 18:22
Sam, , я SL не пользуюсь в принципе. Если кому надо могу скинуть в DT, а там сами уже...
Хотя по сути эту плату накидать дело одной минуты...
И я бы очень рекомендовал новичкам именно на таких платах и учиться. Не научитесь сейчас, потом будет труднее.
Sam Не в сети
Visor
*******
Сообщений: 1455
Своих тем: 27
Рег.: 08-2021
Репутация: 37
#8
11-03-2022, 18:32
(11-03-2022, 18:22)ANGELJT : Не научитесь сейчас, потом будет труднее.
Согласен.
slava_500 Не в сети
Прохожий
**
Сообщений: 10
Своих тем: 2
Рег.: 10-2021
Репутация: 1
#9
11-03-2022, 19:31
(11-03-2022, 18:22)ANGELJT : Sam, , я SL не пользуюсь в принципе. Если кому надо могу скинуть в DT, а там сами уже...
Хотя по сути эту плату накидать дело одной минуты...
И я бы очень рекомендовал новичкам именно на таких платах и учиться. Не научитесь сейчас, потом будет труднее.

В ДТ..... ДИП ТРАКЕ (по простому)...Выложи..СПАСИБО!!!!!
Веришь нет....2 часа сидел так и не развёл..или с 5 перемычками получается..А ведь 10 лет назад и по сложней разводил в ДТ...Отупел что ли???
ANGELJT Не в сети
Начинающий
***
Сообщений: 57
Своих тем: 1
Рег.: 02-2022
Репутация: 2
#10
11-03-2022, 20:00

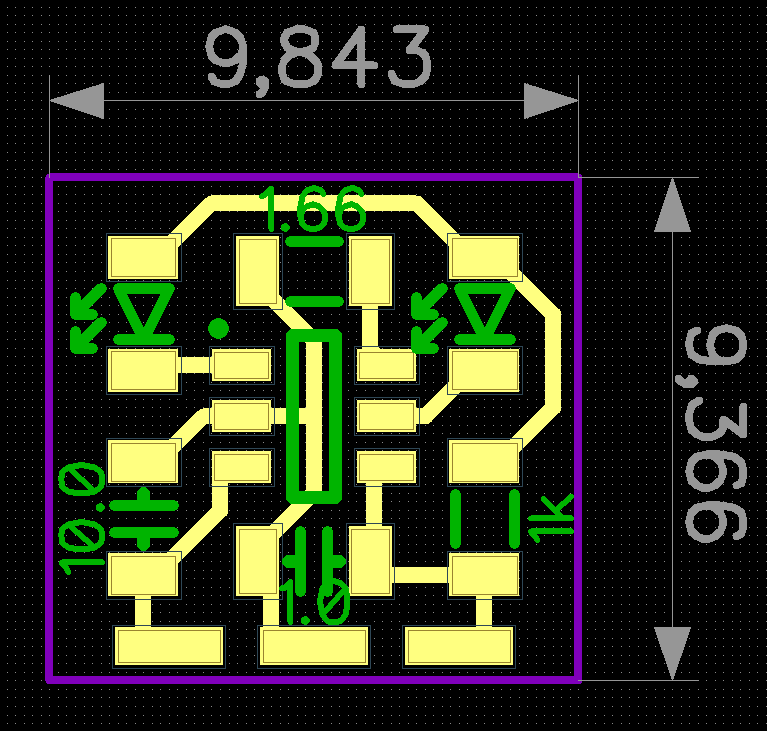

.rar   зарядка 4057.rar (Размер: 4.44 KB / Загрузок: 80)
