МД Волькштурм: что нового?
#1

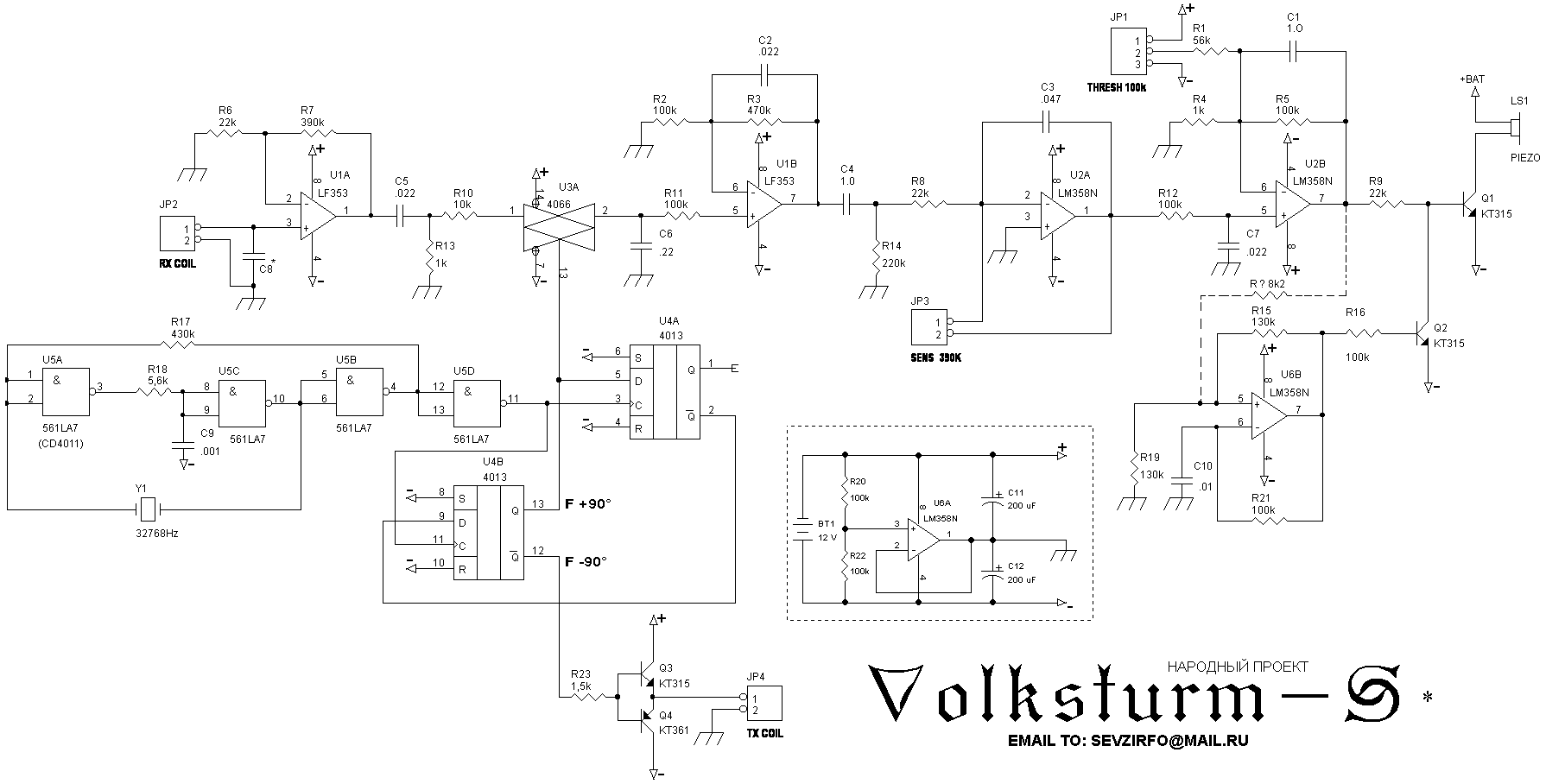

Спустя 15 лет снова взялся штурмовать МД Волькштурм. Ибо металлоискатель реально очень простой и удобный в работе, при неплохом дискриме. Первая версия оставила самые приятные воспоминания (но не пережила переезды), поэтому решил сыну спаять такой же ещё. Может за это время что нового в схемотехнике добавилось? Выкладываю пока для справки что есть по нему:
https://elwo.ru/publ/skhemy_metallodetek...l/21-1-0-5
https://radioskot.ru/publ/metallopoisk/s.../16-1-0-55
https://elwo.ru/skhemy_metallodetektorov...iminacziej

Файлы вложений Эскизы



.rar   CLAS08.rar (Размер: 14.23 KB / Загрузок: 61)
#2
Ёмкости конденсаторов С11 и С12 надо снизить хотя бы до 47uF или вообще убрать их. ОУ не любит ёмкостную нагрузку. И там же --- между 3 пином LM358 и минусом питания поставить кондёр 100n.
#3
Помню, помню....прямоугольные колечки ТХ и РХ. Как прямоугольник может быть кругом?  10
#4

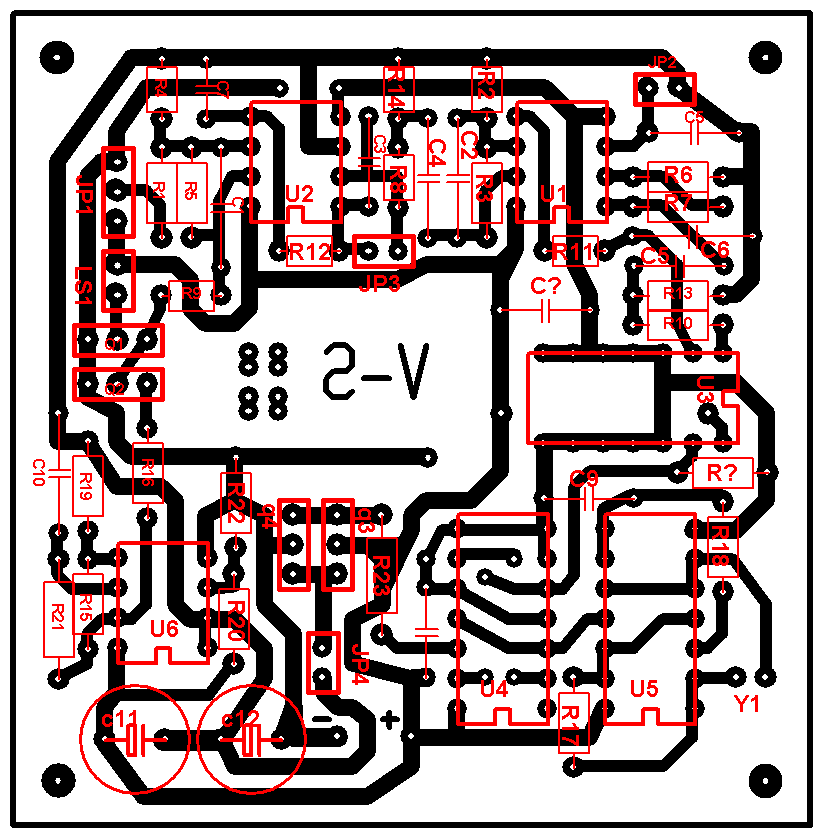

DExxTER, , ок.  Хорошо хоть катушка сохранилось, так что сборка сильно упрощается. И корпус с деталями уже найдены, травлю плату...

Может и пинпоинтер какой соорудить (без МК), или нет смысла?
#5
а как у него работает дискрим?отсекает метал по очереди?и как организован гб?а то что-то не увидел,или он трешем отстраивается?и рабочую частоту менять можно?
#6

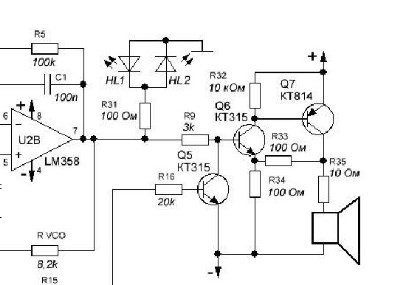

Если железо - пищит низко и зеленый светиш, если цветняк - высокий тон и красный.
Нравится что габарит объекта показывает - длительностью звучания (если монетка то короткий пик).
#7
Maestro ето если по стандартной схеме?
#8
Я про стандартную и говорю, а все эти доработки (геб, двухканалка...) по отзывам бессмыслены.
#9
Если в стандартной схеме ген выполнить на новой скорострельной логике, уменьшим дребезг на ключе, должна повыситься чуйка.
#10
боб а что ето за логика такая?другая микра?
