Ремонт МД Пират Не реагирует
#1

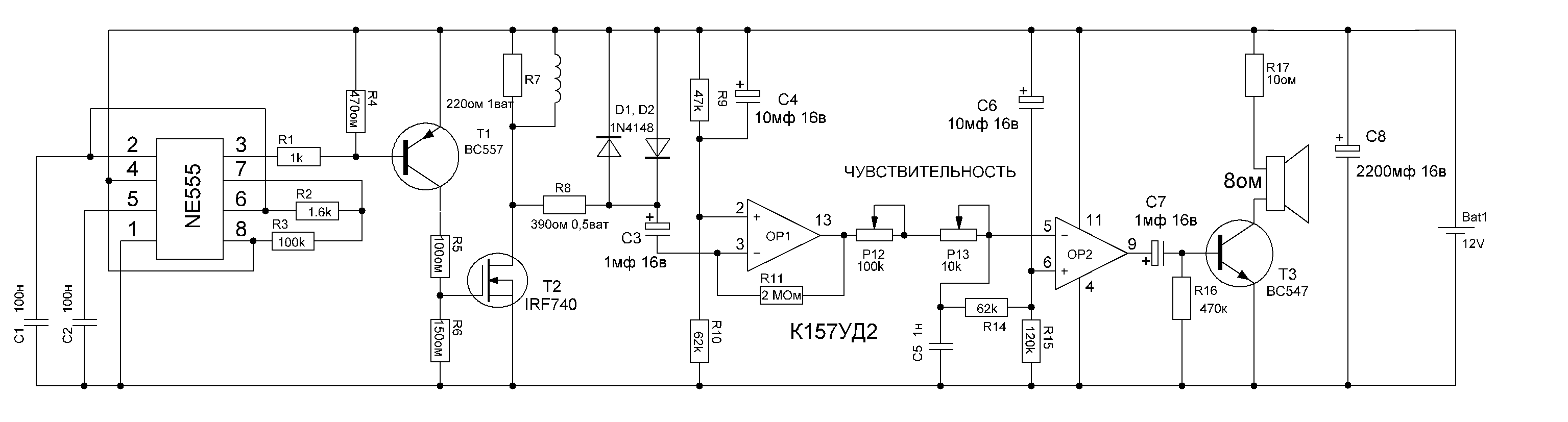

Добрый  день !  Попросил друг посмотреть  пирата. Не  реагирует  на  металл.  Таймер NE555 оказался нерабочим( спаял проверялку  моргалку. Заменил NE555,   заменил микросхему КР1434УД1В  . Никаких изменений. есть  китайский  осциллограф . Вот что намерил :
NE555 :
1=(-),
2= 175 Hz 6.28v,  есть пила
3=200 Hz  12в,  есть сигнал
4= 12 в ,
 5= 7,91в,
6= 175 Hz 6,28в.  есть пила
7= 180  Hz 2,28в, Есть пила
8= 12в.
 КР1434УД1Б :
  2=6,7в,
3= 8,7в ,
4=(-) ,
6= 0,6в,
9=0,4-2в,
11=12в,
13 =11,35в
Катушка R=1.8Ом  L=0,64мГн

#2
Если все детали соответствуют номиналам, поменяй к 157УД2.
#3
(23-04-2022, 23:24)Balu0389 : Не  реагирует  на  металл.
https://tehnodium.ru/thread-67.html  Смотри сообщение №3
Не верное напряжение на КР1434 УД1Б. См. файл ниже.

Файлы вложений

.doc   Нахождение неисправности Пирата.doc (Размер: 24.5 KB / Загрузок: 18)
#4
Спасибо за советы! На днях заменю микросхему , скорее всего новую что впаял спалил неисправный таймер ... отпишусь обязательно.
#5
Заменил операционный усилитель! Вот замеры
NE555 : 2=6,28в, 180 гц, 3=11,76 200 гц , 4=11,96в , 5=7,91в, 6=6,28 180гц, 7=6,28 180гц, 8=11,96В,
КР1434УД1Б : 2=6,49в, 3=8,92в, 5=0,4в, 6=0,4в, 9=11,35в, 11=11,96в, 13=0,6в

Ну все вроде как остальное исправно ...
#6
(25-04-2022, 19:25)Balu0389 : Ну все вроде как остальное исправно ...

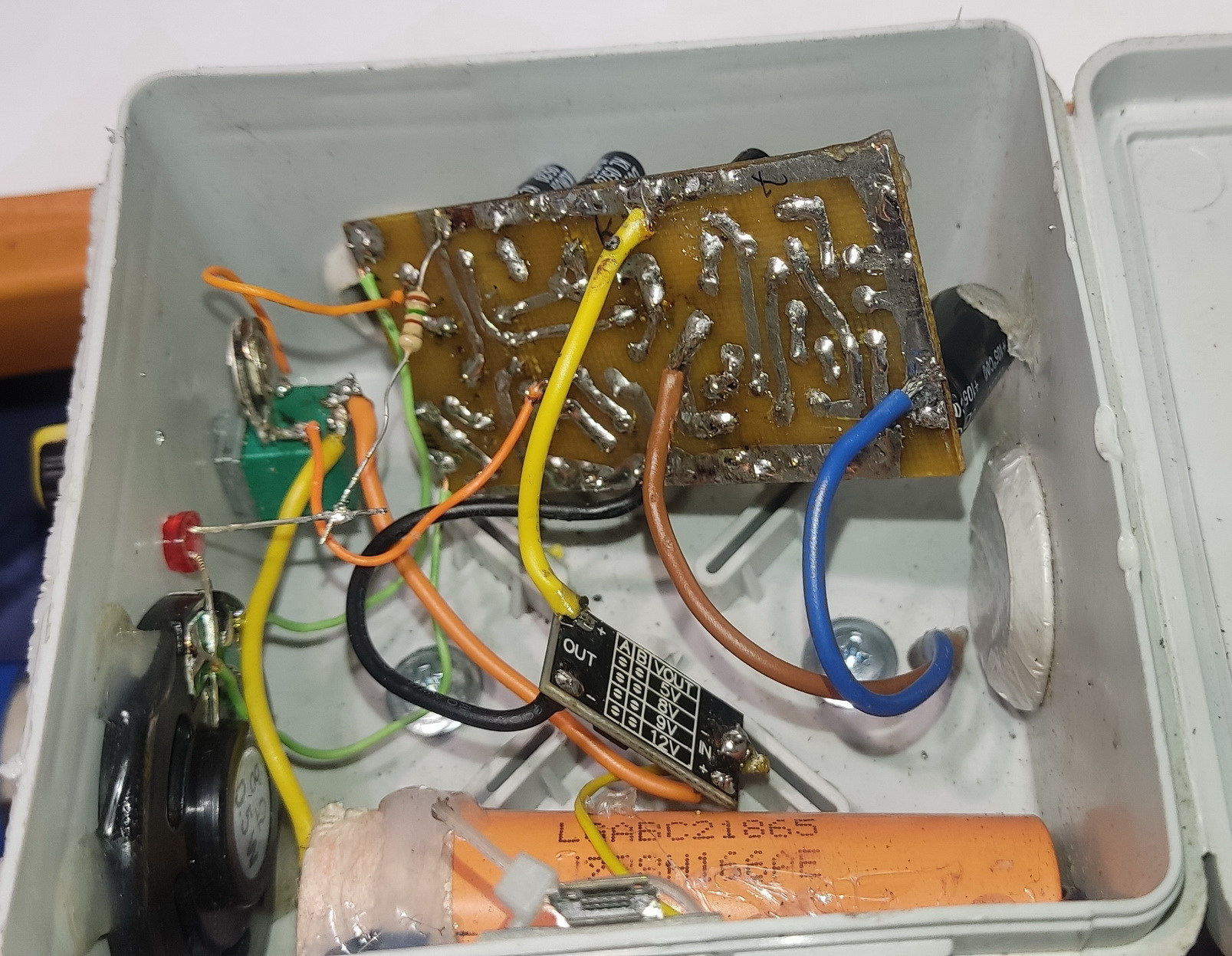

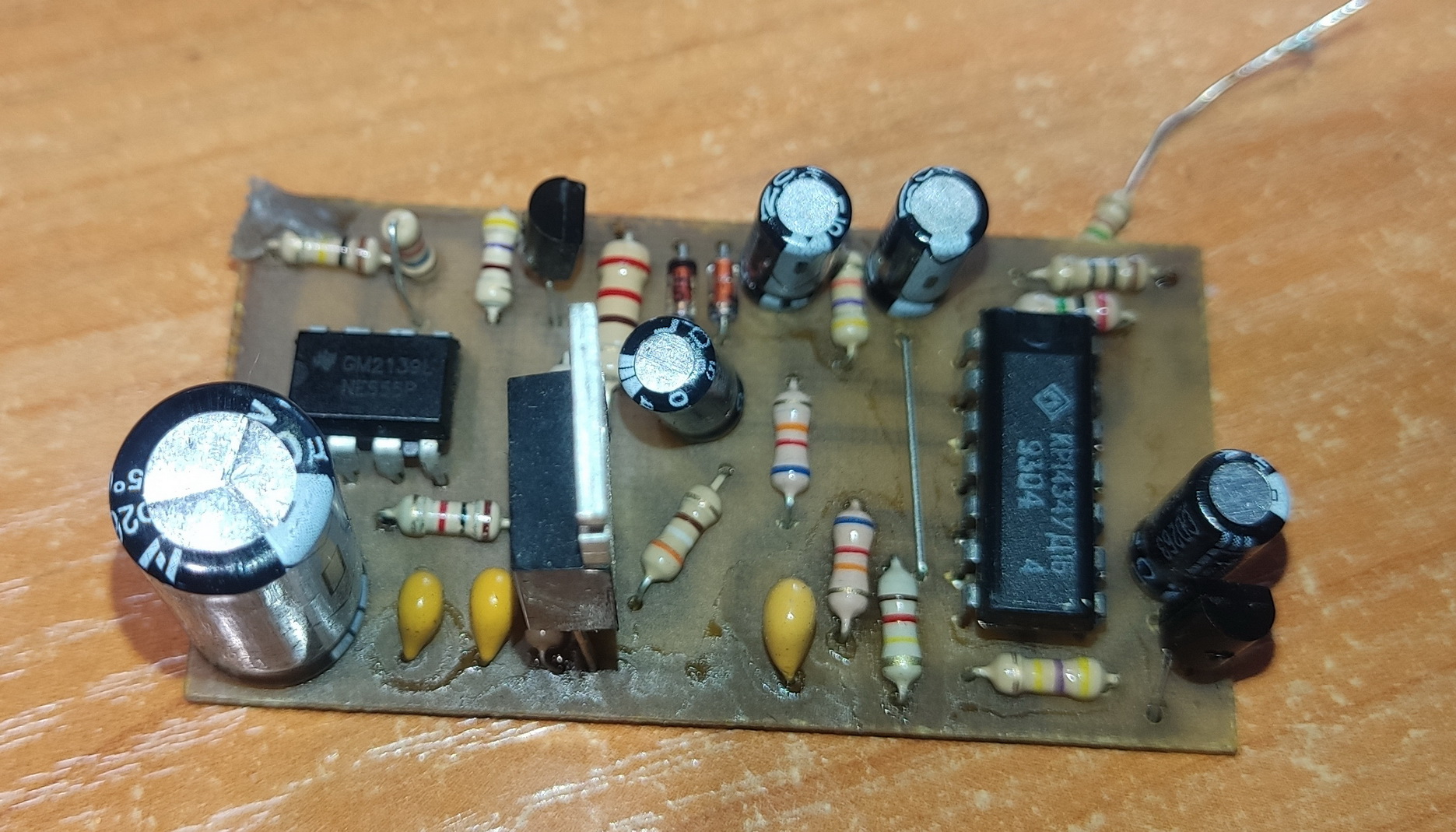

привет фото платы с двух сторон в студию, по замерам странно откуда на 3 ноге 8,92 В С3 не пробитая, и что значит не реагирует на металл (постоянно трещит или тишина) и работал ли он когда нибудь?
#7
Отработал этот  МД около 1,5 года, и перестал реагировать  на металл и на переменный  резистор. просто молчит. Лишь при вклчении  небольшой  щелчок .
И плату  отмываю после пайки. Заменил и операционный усилитель, и таймер. IFR740 проверял транзистор тестером, и BC557 заменил


#8
(25-04-2022, 20:34)Balu0389 : Лишь при вклчении небольшой щелчок .
скорее всего нет звука на входе ОУ, универсальным щупом (нет ответа на пост предложеный Dom ) https://tehnodium.ru/thread-67-post-1186.html#pid1186 надо проверить по указанным точкам, и какой ток потребления после преобразователя?
#9
baskit, Спасибо за помощь. Все удалось с Вашей неоценимой помощью) После замены всех деталей С3 перепутал полярность ( А все было из за неисправного таймера. Признаю, из за моей невнимательности пришлось привлечь Ваши умы! Впредь буду внимательнее!
