[571lancer]

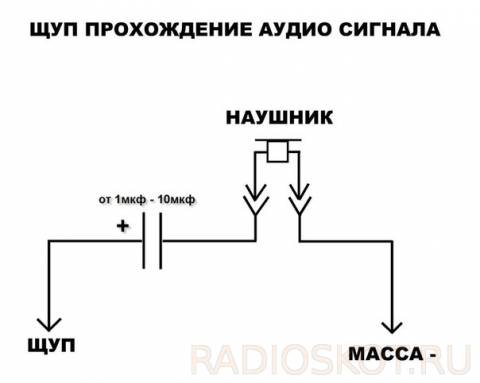

Здравствуйте, подскажите пожалуйста, что мне сделать. После сборки схемы прибор заработал, но продлилось это недолго. Думал, дело в плохих проводах (т.к. при открытии крышки с резисторами и динамиком работа прекращалась). После перепайки проводов прибор перестал подавать признаки жизни. Я все проверил, провода впаял правильно, к157уд2 работает (проверял по простейшей схеме проверки компараторов, только без подтягивающего резистора на выходе). Также все проверил с помощью наушников и конденсатора (наушники подключаются последовательно с конден. на массу, а щупом проверял шум на плюс). Так, после такой проверки на выходе 2ОУ шума не было (9 нога), но на коллекторе VT3 было еле слышное попискивание. В чем ошибка?

[Dom]

В чем ошибка?

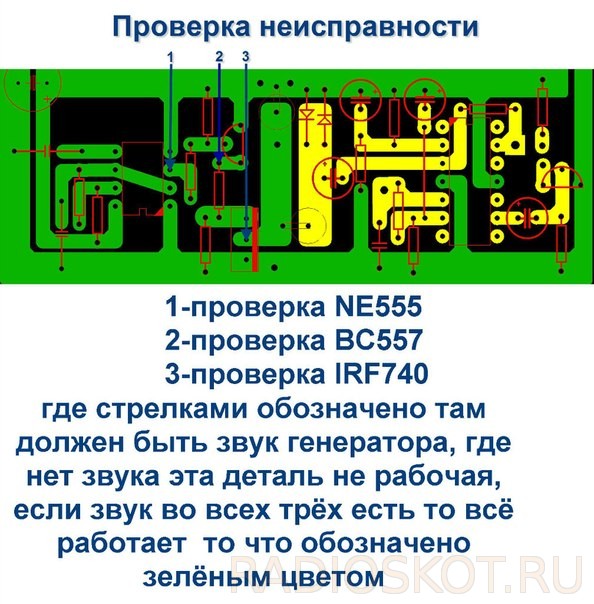

Отсоединяем катушку и к гнезду ( месту ее подключения) подносим щуп и проверяем работу генератора. Если из динамика  (наушника) раздается громкий звук, в виде рычания, значит генератор исправен. Затем проверяем работу следующих каскадов. При дальнейшей проверке, из динамика так же должен исходить звук, но меньшей громкости. Если до 13 ноги УД2 звук имеется, а дальше отсутствует, то вероятней всего проблема кроется в непропае деталей платы, обрыве проводов резисторов R12-R13, их неисправности, или  плохом контакте ног УД2 в кроватке, неисправности самой УД2. Да, кстати еще вопрос, а динамику случайно не пришел пиндык?

[Boltyara]

подозрения что это все таки накачка слабая

тогда выпаять Т1 , проверить импульсы на таймере. Транзистор вернуть, а скорее поменять. Возможно раком стоял.

[cccr]

Нет данных о частоте работы генератора и общем потреблении прибора,возможно из за слабого питания нет чуйки.Проседает при озвучке.От чего питается прибор?

[боб]

переподключил питание на 3 лития как было раньше

При хорошем питании и конь пашет глубже. Это и есть решение задачи. Помимо того, что преобразуй не может давать двухамперные импульсы для хорошей катушки Пирата, он еще и своей помехой убивает чуйку.

Для уменьшения тока потребления нужно контролируя чуйку понемногу уменьшать частоту и длительность импульсов накачки.

[neurolight]

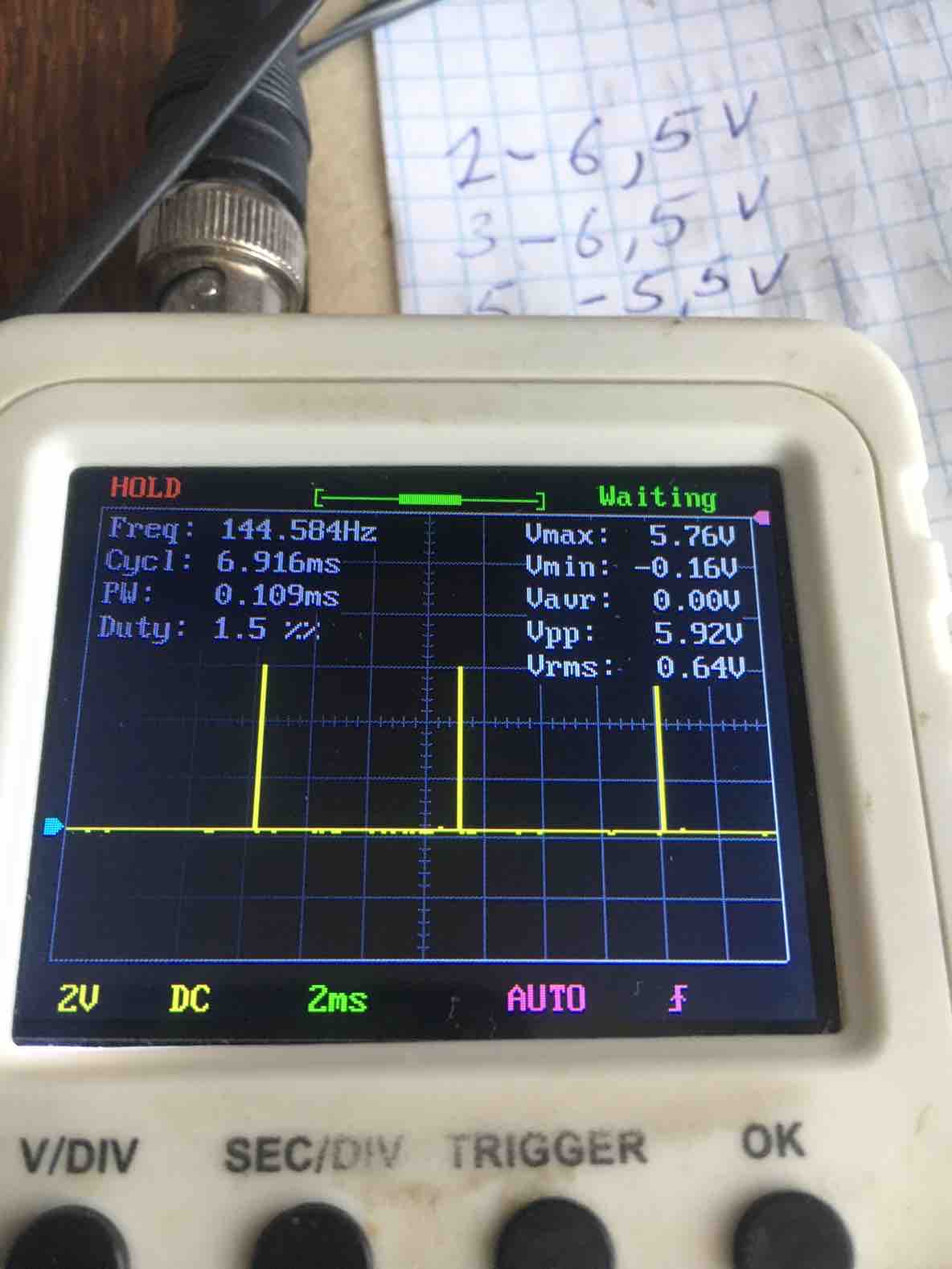

Посмотрел осциллограммы... в Норме должна быть ширина имп. накачки порядка 100-150 мкс, пауза около 1.5 мс. Частота на схеме явно не 144 герца.. Скважность на вскидку около 200мкс - многовато.
А не работает он скорее всего из за дохлого кондера по питанию, который на 2000мкф.

[dvp]

Частота на схеме явно не 144 герца.

Частота на схеме ок 140 кгц. Написано цена деления:  1мсек, или 7  клеток по 1 мсек между паузами,  это период около  7мсек,  что соотв около 143 кгц. Точнее трудно посчитать.
Да тут же и написано, вверху слева, 144,787гц, сразу и не заметил.

[боб]

neurolight, dvp, читаю и думаю: - Хотят запутать Tip32,  - коль пишут

Частота на схеме явно не 144 герца... Скважность на вскидку около 200мкс

Частота на схеме ок 140 кгц.

Все параметры Tip32, показал, единственно, что нужно взять калькулятор и посчитать длительность импульса накачки. Получим с округлением до третьего знака 117мксек.

Вот здесь:

А не работает он скорее всего из за дохлого кондера по питанию, который на 2000мкф.

исходя из

целое лето питался от 2х литиев через преобразуй) ...  переподключил питание на 3 лития  ... чуйка утроилась.... Но и потребление стало 50ма.

подсказка правильна, нужно посмотреть. И если бы не (-) за первые 2 строчки, остался бы чистый (+) в репу!

[dvp]

Получим с округлением до третьего знака 117мксек.

Нет, 109 мкСек.  Третья строка сверху, слева.
