Усилители на транзисторах
#1

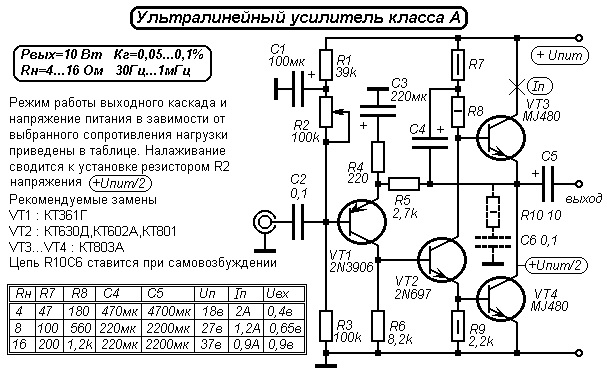

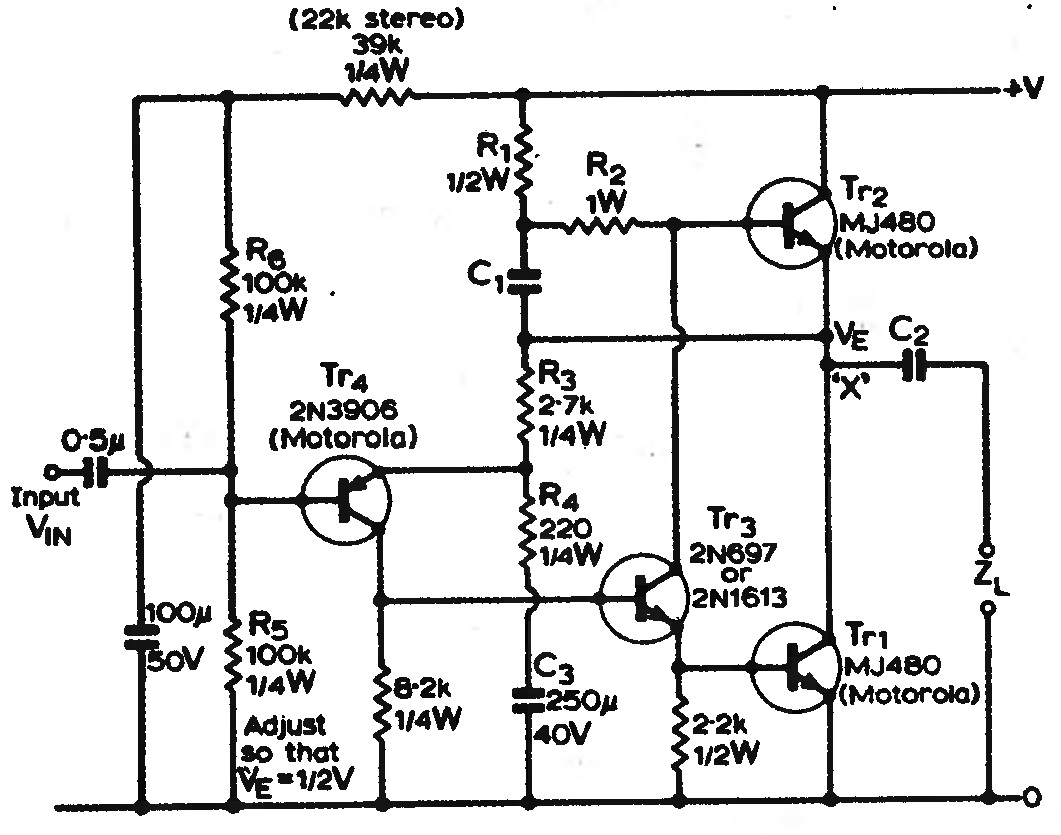

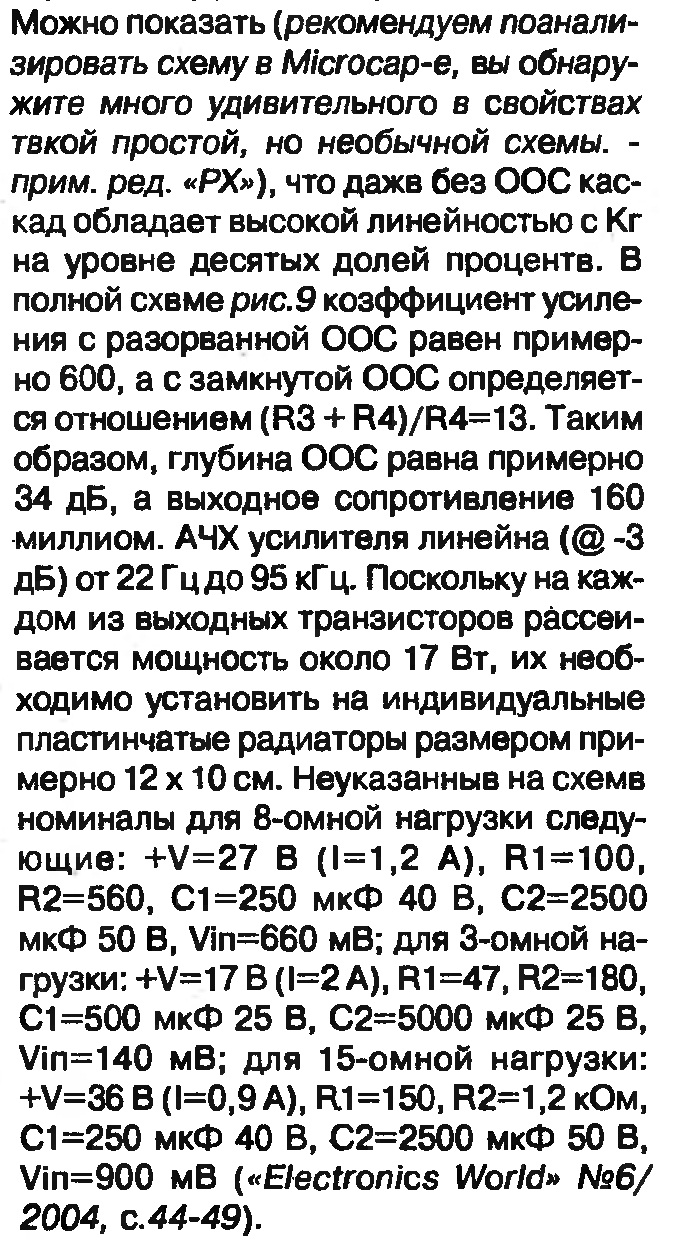

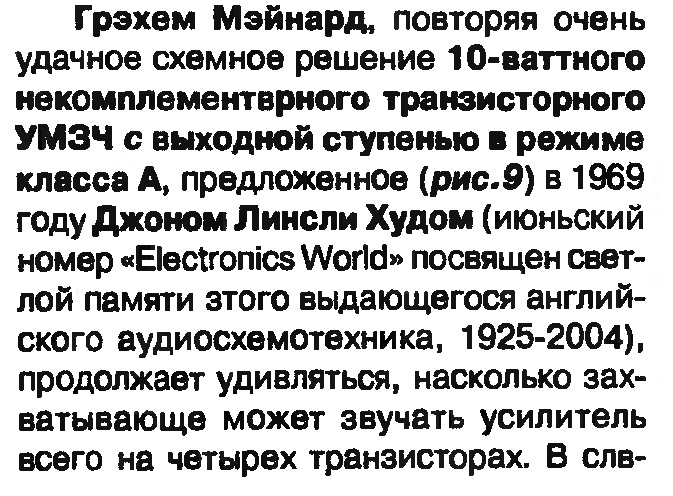

Специально для любителей "транзисторного звучания":

Уточнение по приведенной схеме - это усилитель класса А..

Аналоги транзисторов:
2N3906 - КТ3107И, 2N697 - КТ961(с любой буквой), MJ480 - КТ803А

Файлы вложений Эскизы

Ответ
#2

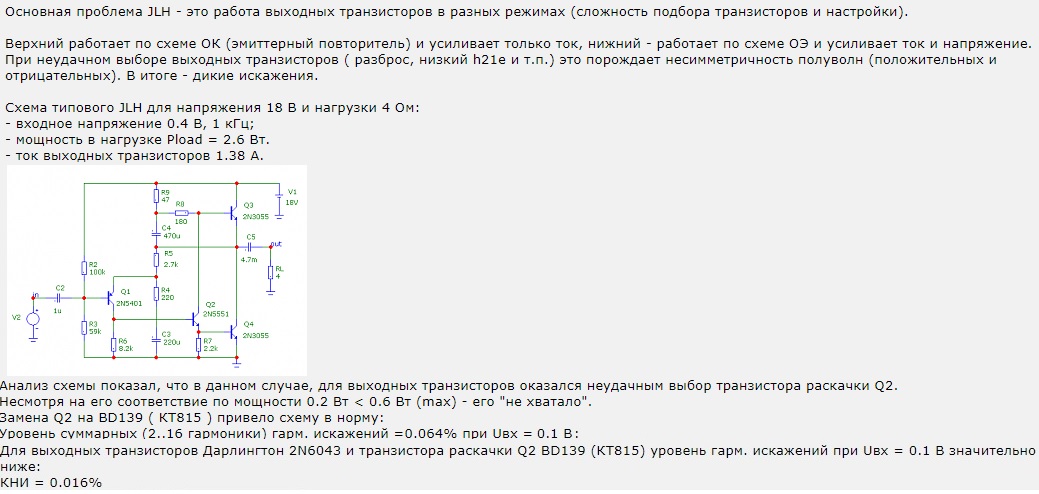

Ещё вариант усилка ...


Ответ
#3
а еще подобные схемы есть?я имею ввиду на транзисторах
Ответ
#4
(05-09-2021, 23:32)Nik_4el : а еще подобные схемы есть?
схем на транзисторах очень много, причем самых разнообразных..
вы уточните, что вас интересует? - полегче, посложнее, качество звука, мощность, и т.д. и т.п.
Ответ
#5
мощность не особо и нужна,а вот качество звука в приоритете,сложность тоже не сильно важна,от настройки то никуда не деться
Ответ
#6

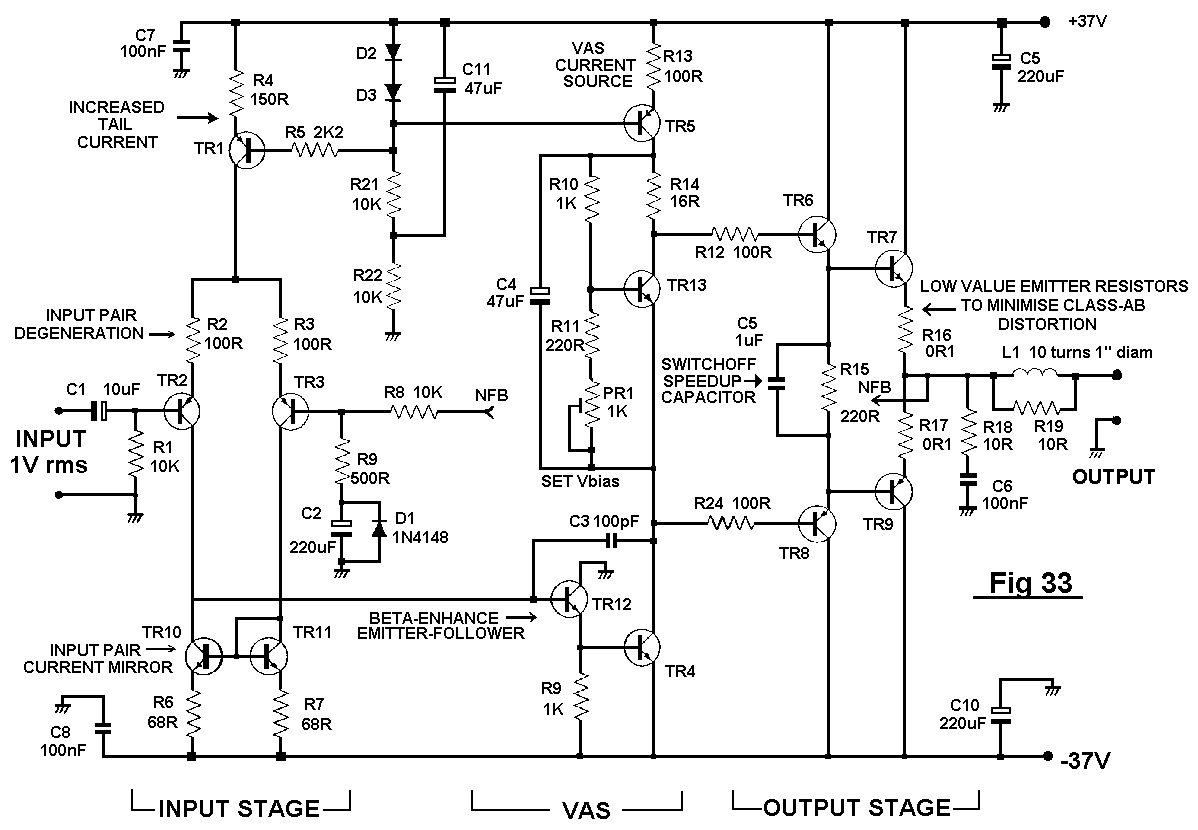

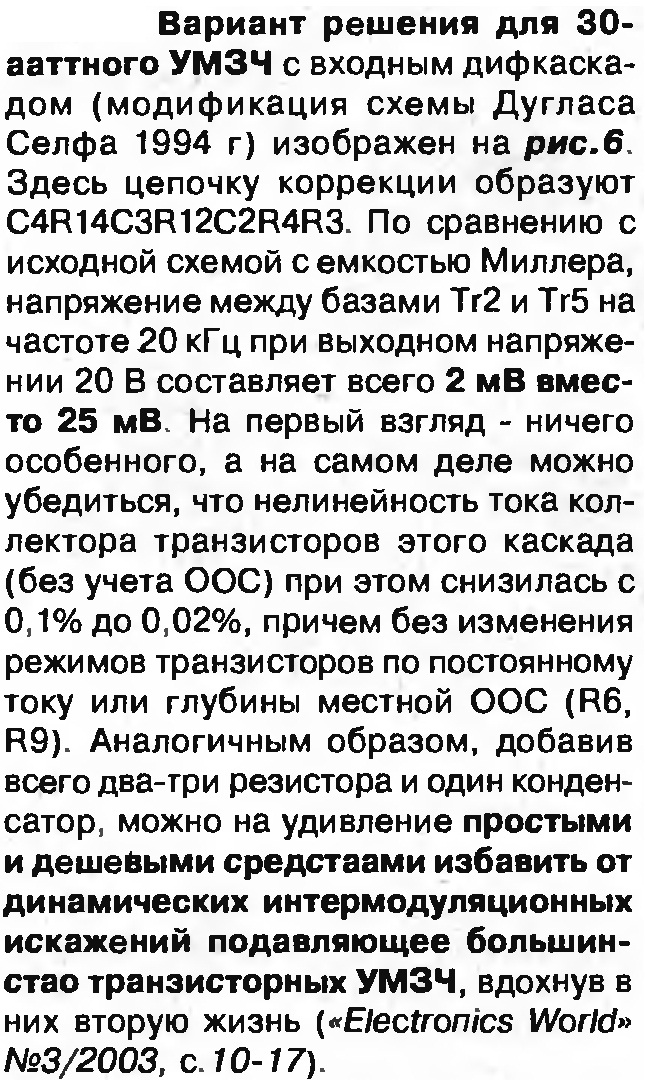

.."классика" от Дугласа Селфа (от 1994 г.):

Файлы вложений Эскизы

Ответ
#7

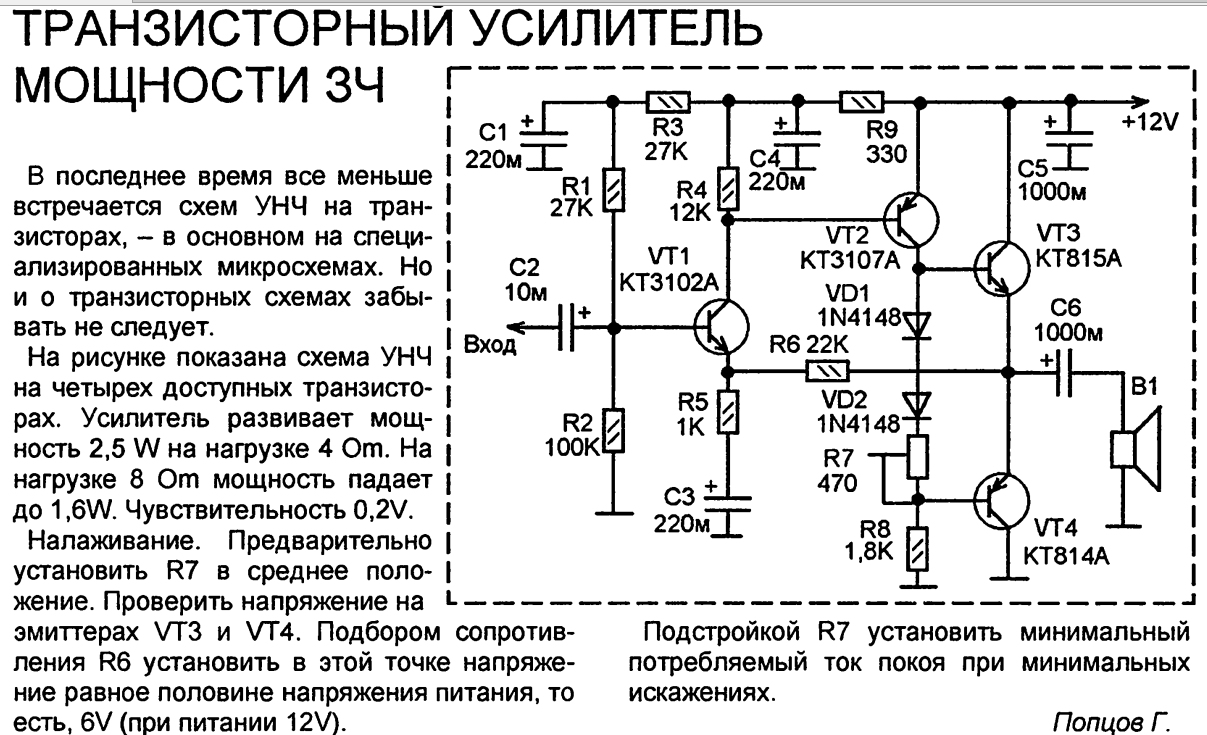

Еще один усилитель, тоже на 4-х транзисторах, это ближе к тому что вы ищете.

Ответ
#8
спасибо большое,попробую все схемы
Ответ
#9
(12-09-2021, 13:29)transistor856 : а еще подобные схемы есть?я имею ввиду на транзисторах
Если придерживаться названию темы ..усилок на 4 транзисторах ...можно ещё рассмотреть такой вариант.
То что вы хотите...небольшую мощность и меньшие искажения.
Заменой транзисторов можно уменьшить КНИ.

Что касается меньших КНИ...
Нужно помнить ,что мы не слушаем один только усилитель .
В воспроизведение музыки работает тандем...усилитель + акустика(акустическая система).
От качества АС(акустической системы) зависят общие(суммарные)КНИ.
АС также имеют искажения ...для качественных они в районе до 1-3% ,для ширпотреба до 3-7% .
Человеческому уху уже становятся слышны искажения более 8-10% .
На малой мощности не так страшны эти КНИ для АС ,при этом гнаться за меньшими КНИ в усилке особо не стоит.
Достаточно на малой мощности иметь усилок с КНИ не более 1%  для ширпотребовской АС .
Ответ
#10
Nik_4el спасибо за схемку,обязательно попробую

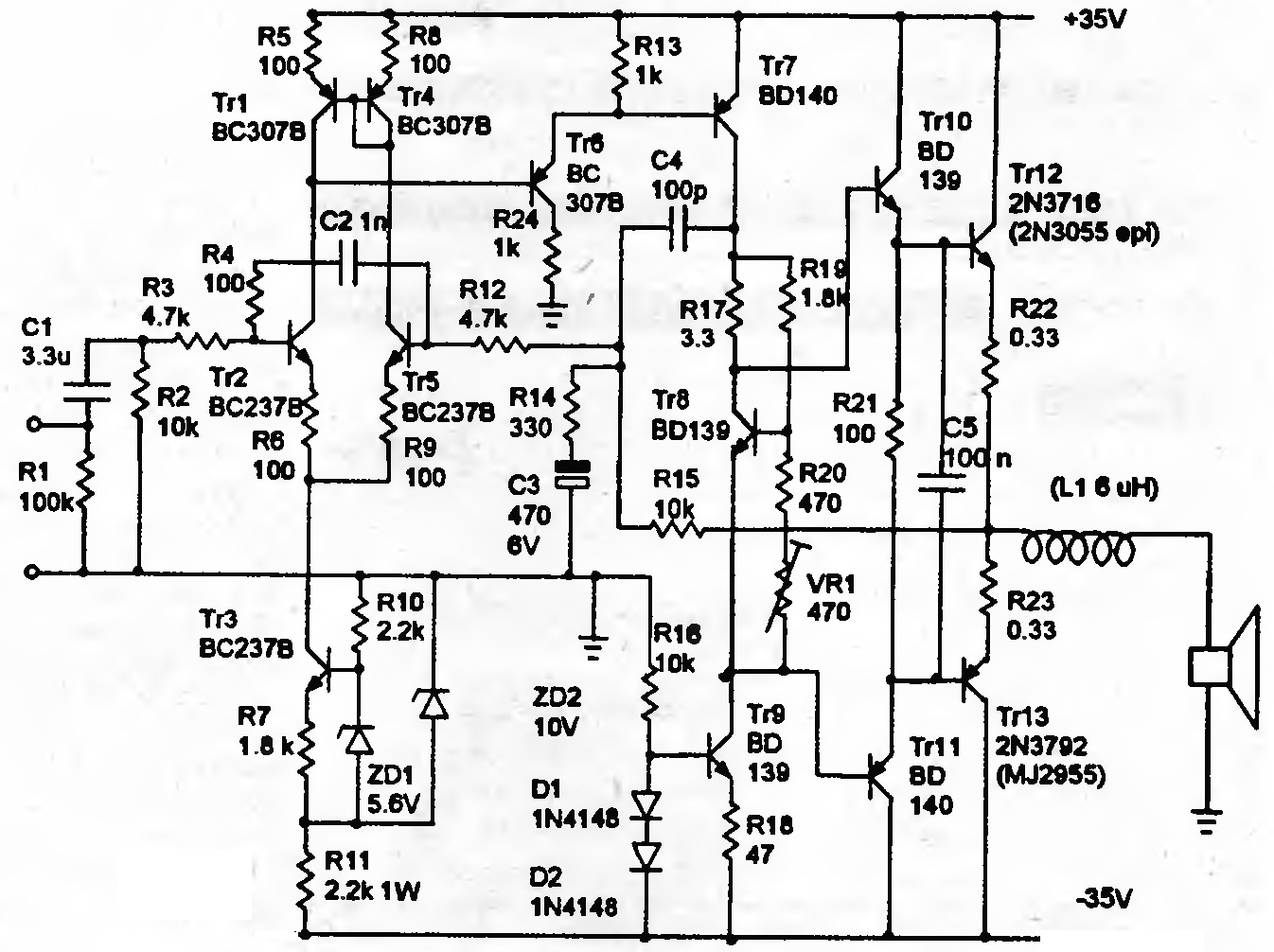

shah and mat а в схеме Селфа ошибки с питанием часом нет

а то я нашел схемку селфа а там вот так питание

и как его правильно настроить?ток покоя и все остальное,замены выходникам уже подобрал
