Усилители на транзисторах
#11
(13-09-2021, 18:50)Nik_4el : а то я нашел схемку селфа а там вот так питание

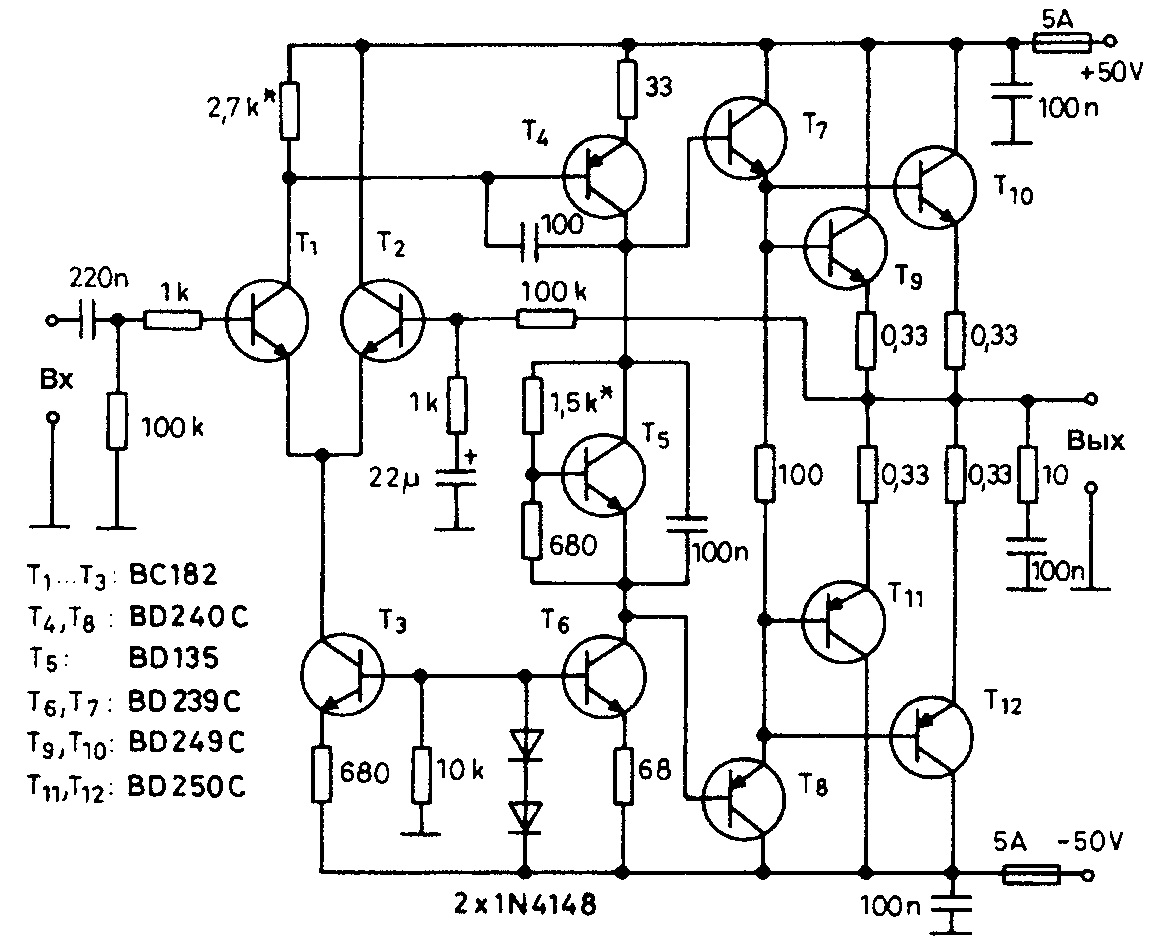

..там же написано - одна из модификаций схемы Селфа (и та и та правильные).. изюминка выше приведенной схемы - в цепи коррекции, которая существенно снижает искажения..
если любите эксперементировать можете попробовать заменить выходной каскад на выходной каскад как в УНЧ Акулиничева..
(13-09-2021, 18:50)Nik_4el : как его правильно настроить?
настройка ни чем не отличается от настройки любого другого УНЧ (устанавливаем ноль на выходе (на эквиваленте нагрузки), устанавливаем ток покоя 50-200 мА..
#12
Что-то сайт глючит... 6

Не писал я это , что сайт в цитате на меня повесил... 1

--------------------------------------------------------------------------------------------------------

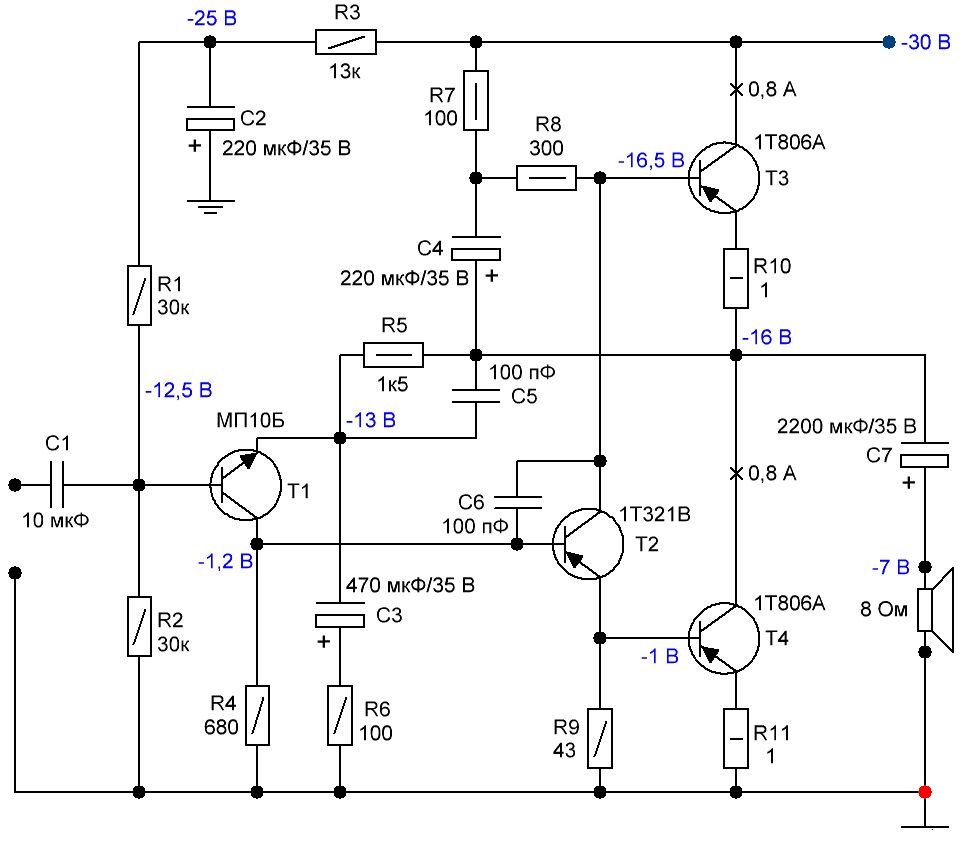

Ещё вариант усилка на 4-х транзисторах на отечественных советских германиевых транзисторах ...

питание однополярное....


питание 2-хполярное...

#13

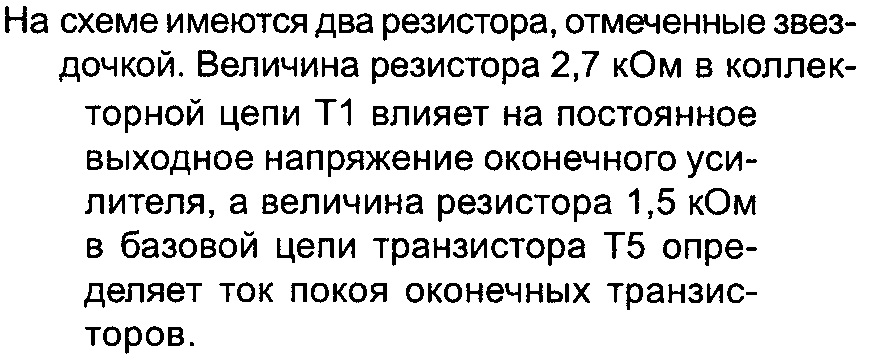

настройка (пример):

Файлы вложений Эскизы

#14
shah and mat а по поводу резисторов 0,33 Ом,на сколько ватт их туда нужно?
#15
(13-09-2021, 22:26)shah and mat : настройка (пример):
Правильным будет написать: -резистором 2.7к выставляем "0" на вых. усилителя.
Отлично работает, правда питание делал +-32в.

transistor856 - мотал вольфрамом на резе 0.5вт.

Доработка. Если Т5 приклеить к радиатору выходного каскада, два последних реза 0.33 можно ставить 0.1 ...0.2 ом.
#16
Тема ведь ...Усилитель на 4 транзисторах .
Для чего тут постить  усилки с большим количеством транзисторов ...
К автору темы...
Нужно поменять название темы ...например... Усилители на транзисторах(сделать всего два действия...1.-заменить в название темы букву  ь на и  ... 2.- удалить 4 )
тогда будет корректно выкладывать  тут различные усилки  с любым количеством транзисторов ,да и тема будет более живучая ,на более длительный срок.
#17
боб я думал Ватт на 5 всунуть эти 0,33 Ом
#18
(15-09-2021, 16:35)Nik_4el : я думал Ватт на 5 всунуть эти 0,33 Ом
примерно так оно и есть..
#19
shah and mat спасибо,я так и подумал
#20
Даже при 5вт, в низкоомной цепи 4 ом нагрузки, на последовательном соединении (0.33 + 0.33) - уже ~1 вт потери. Оно вам нужно?
Их задача - уменьшить температурный дрейф тока покоя выходного каскада, так зачем оставлять такими, если эту функцию частично возложили на Т5 как терморегулятор.
