Испытал схему - работает, на монтаж не смотрите это времянка же. Транзисторы кт819, кт818 ;кт817, кт816;кт315, кт361. Подбирал GM328, как он показывал, так и подобрал. Напряжение и ток регулируются, в холостую 15,7 вольт на плечо, под нагрузкой две лампы 12 вольт 40w на плечо - стало 15 вольт общее. Трансформатор слабоват намотал, две обмотки по 12 вольт, ну и кондеры всего по 1000. Транзисторы нагрелись незначительно, что нельзя сказать о резисторах, 1 ом небыло, ставил 0,56 ом. В принципе схема работает и это главное, но себе собирать не буду. Делал из любопытства.
Боб! Респект и уважуха! Старая гвардия рулит!
Спасибо вам за участие и помощь!
(21-07-2022, 04:06)Alik : схема работает и это главное, но себе собирать не буду
а вот коль сделал, для форумчан пока не разбирая монтаж, уверен не против будешь провести эксперименты настройки.
В первоистоке схема предложена для ширпотреба, гарантированно работающая при большом разбросе номиналов. Если причесать, R4 можно довести до 0.1 ... 0.2ом.
Для этого:
1. Т4 меняем на пару импортных с Ку больше 250.
2. Ползунок R6 выводим вправо и величиной R4 подстраиваем минимальный пользовательский ток защиты.
3. Ползунок R6 выводим вправо и величиной R3 подстраиваем максимальный защитный ток уже для самой схемы защиты.
Повторяем п. 2 и п. 3 - немного взаимо завязаны.
Схема имеет хорошие характеристики, есть возможность простого умощнения.
Единственный недостаток , как и всех линейных БП - не любит большого перепада между выходным и входным напряжениями.
Чет мне кажется, что после подстройки, оставишь как лабораторный БП.
Поздно, распаял уже свою "химию", но если нужно - я завсегда за!
После выходных разведу печатку нормальную и аккуратно всё сделаю. Трансформатор нужно первичку перематывать будет - не тянет совсем, кондеры поставлю 4700 в каждое плечо, короче сделаю нормально и тогда можно будет провести эксперименты. Меня тож волновал вопрос использования разных транзисторов, в том числе и не подбирая, лишь бы подходили по комплиментарным парам, но поменять понятно не смог - "очень плотненько слепил".
Нужно в отдельную тему перенести конкретно по этому блоку, а то как-то...
fsp, я оговаривал, что в этой схеме легко поднять ток (возможность простого умощнения) до 10 и более ампер. Для этого нужно всего лишь взамен 818 и 819 поставить 825 и 827 по 2, а можно и 3 взамен. При этом R4 для каждого свое и обязательно одинаковы. Alik, если использовать БП как лабораторник, желательно иметь Тр. с напряжениями по переменке 12, 24 и 36в.
Если использовать будущую плату как макетку, в цепи эмиттера Т3 оставляй гнезда под возможно понадобившийся рез точной подгонки напряжений плеч. В случае, попал не глядя, поставишь перемычки.
(21-07-2022, 17:08)Alik : Нужно в отдельную тему перенести конкретно по этому блоку
Всё напишу. Когда всё подготовлю, так сразу. Трансформатор думаю отводы сделаю - каждое плечо ещё поделю пополам, только подумаю чтоб переключать. Галетники что есть слабые, возможно тумблерами, но время нужно.
Вам боб спасибо за поддержку.
(21-07-2022, 17:08)Alik : Трансформатор нужно первичку перематывать будет
Не понял каким образом? Первичка на Тр. наматывается изначально по максимальной мощности и перемоткой толще проводом только угробишь КПД, а мощность из-за железа увеличится на гулькин нос. Будет из-за потерь греться еще больше.
Конкретно этот трансформатор был уже в перемотке(а может и не раз) , взял его т. к. больше не было ничего подходящего на тот момент . Первичку намотали проводом тоньше(экономят паразиты) , знаю потому что сталкивался уже не раз. Поэтому прикинул, мож и другой трансформатор искать буду, но всё равно сделаю. По результатам отпишусь обязательно.
Присмотрел трансформатор ТПП323 200ВТ у него 4 обмотки 20В/2,4А
Получится ли
- соединив 1 пару обмоток по 20В/2,4А параллельно получить 4,8А,
- соединив 2 пару обмоток по 20В/2,4А параллельно получить 4,8А
И в итоге соединив эти пары последовательно получить 40В/4,8А?

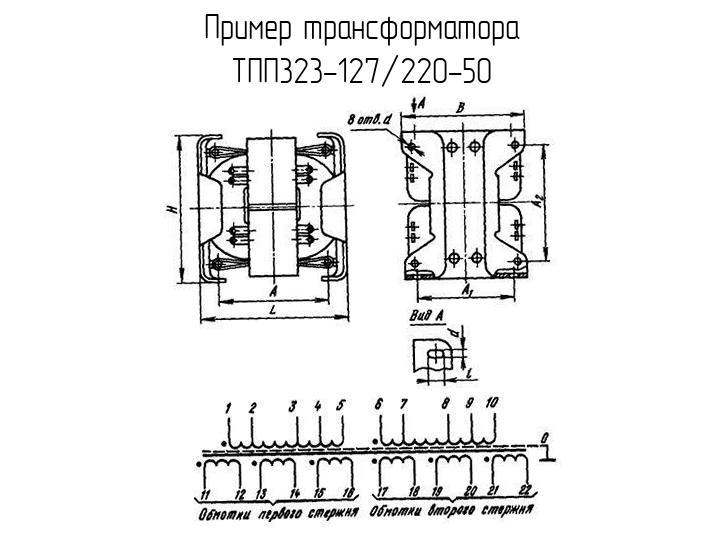

Вот схема трансформатора. Сетевая обмотка выводы 2-7(3-9 соединить)
Обмотки
11-12 -20В - 2,4А
13-14 -20В - 2,4А
15-16 -20В - 2,4А
17-18 -20В - 2,4А
19-20 -4,07В - 2,4А
21-22 -4,07В - 2,4А
Если на каждом стержне перемотав часть витков верхнего слоя сделать дополнительно вывод на 7в. получим цепочку нужных напряжений, 7, 13, 20, 27, 33, 40в. Главное отматывая и наматывая витки точно считать.
Это аккуратно и быстро можно сделать не разбирая трансформатор, просто убрав и потом восстановив изоляцию.
Если же поддеть из слоя нужный виток перекусить, и сняв один виток обмотки прямо на катушке сделать петельку-вывод, процесс упростится до нескольких минут. Кроме подсчета на обеих катушках витков, еще и отматывать виток нужно в одну сторону.
