Электронная нагрузка.

[боб]

Вспомнил, что что-то щёлкнуло

Вот оно и есть. Посмотри на 361, с меньшей вероятностью на 315 черную точку.

[Alik]

Вот ещё вспомнил - где-то в книжках старых видел похожий блок, ну схему, короче там все транзисторы были разные - силовой кт803 вроде или кт903, посмотрю поищу.

---

Нашёл схему и описание

[Alik]

И ещё схема, мож взять пары кт814, кт815 в оба плеча и не парится?

[боб]

мож взять пары кт814, кт815 в оба плеча и не парится?

Если в отношении Т1, то отличным вариантом будет дополнение составными 825,827 Т3. При этом в 2 ... 3 раза можно увеличить сопротивление цепочки R2, R5 и вся схема заработает в мягком режиме с лучшим Кстабилизации к которой достойно можно прицепить VIP.
Все приведенные схемы однотипны, вернее одна и та же схема на разной эл. базе из-за своей работоспособности позволяющая такой разброс как номиналов так и деталей. Да, слабое звено первой 315, 361.
Я с товарищами по УНЧ, еще в 80х использовал подобную переделав в двухполярную, при этом шунт/R4, у нас был порядка 0.2ом. Что то мы еще мутили с автоматическим отключением второго канала. Не вспомню схемы, это было еще в Молдавии.

[fsp]

Жду пока здесь рождается БП.
Но мне очень срочно понадобился БП 12В/1.2А (макс.)
Быстро из того, что было под рукой собрал.
БП трудиться, но возникли вопросы. Если вы не против, задам.
1. при нагрузке -  0.45А, Uвых 11.6В - 11.8, неприлично греется резисторы R2 и R5.
2. вместе с ними так же неприлично греется V9 на радиаторе(взят из компьютерного БП)
3. входное около 17В после моста.
Защита работает отлично, напряжение регулируется, трансформатор ток вторички - 1.2А
Вопросы
-  может с мощностью резисторов что-то не так?
- добавить еще один П213 в параллель, соединив их эмиттеры через резистор 2 Ватта 0.2Ом?
- отрегулировать ток через стабилитрон?
- выходное напряжение до 15В можно поднять только заменой стабилитрона?

[Alik]

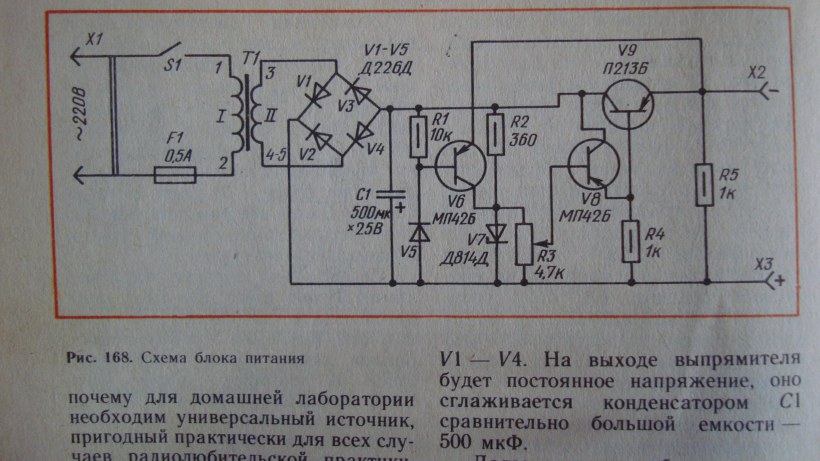

За вашу схему не знаю, но делал такую - работает без проблем (рис. 2),у неё макс 1,5А выход

[fsp]

В "моей" схеме только добавлен автомат защиты на V6 и резистор на выходе и R5.

[Alik]

Я когда-то делал на п213 блок, в нагрузку висела авто лампа на 12 вольт 21w светила нормально и не сильно п213 грелся, мож вы напутали чего? Хотя там и путать нечего, возьмите в качестве радиатора 10Х10 кусок алюминия, толщиной 2 мм и посмотрите, как грется будет п213

---

Боб, кт825, кт827 есть, напишите пожалуйста - на сколько и какие номиналы деталей нужно изменить, ну хоть примерно. Спасибо.

[боб]

может с мощностью резисторов что-то не так?

Все так, просто на вход данной схемы нужно подавать меньше напряжение, или в данном случае поставить R2 - 680 ... 910ом. По этой же причине греется Т9.
Не вдаваясь в расчеты, сняв полностью нагрузку увеличивай R5 плавно до 2 ... 3к, хотя и 1к пропуская всего 12ма греться не должен.

кт825, кт827 есть, напишите пожалуйста - на сколько и какие номиналы деталей нужно изменить,

Пока R5 - 1 ... 2.5к и можно проверять не скручивая его на (0), или впаять немного больше - 330 ... 510ом R2. Потом настраивая ток защиты максимум подгонишь.

[fsp]

Все так, просто на вход данной схемы нужно подавать меньше напряжение, или в данном случае поставить R2 - 680 ... 910ом. По этой же причине греется Т9.

РЕЖИМ1
Без нагрузки выставил ток стабилитрона - 10.8мА, Uвых=12.4В
С нагрузкой 0,42А ток через стабилитрон - 5.6мА, Uвых=11.7В
Сопротивление R2 получилось 356Ом
Температура П213 + больше 40С
Температура R2 +38С

РЕЖИМ2
Без нагрузки выставил ток стабилитрона - 5мА, Uвых=12.27В
С нагрузкой 0.42А ток через стабилитрон 3.44мА, Uвых=11.07.В
Сопротивление R2 поучилось 840 Ом
Температура П213 +38С(измерял медицинским градусником)
Температура R2(1Вт) +37C

Получается что режим 2 оптимальнее?
Объясните мне пжлста какой нужно выставлять ток на стабилитроне если у него диапазон от 3 до 24мА.
Пробовал выставить минимальный ток через стабилитрон - с 4,2мА лампочка - нагрузка заметно тусклеет. При 5мА светит ярко.
