22-07-2022, 20:00
[quote="bulat" pid="12078" dateline="1658504002"]PS1602 LM358,где качал не помню,у меня работает изумительно,0-15 вольт
[attachment=4627]
печатка осталась??
[attachment=4627]
печатка осталась??
Блок Питания 0-12вольт от 0.5 до 1А с защитой.
|
22-07-2022, 20:00
[quote="bulat" pid="12078" dateline="1658504002"]PS1602 LM358,где качал не помню,у меня работает изумительно,0-15 вольт
[attachment=4627] печатка осталась??
22-07-2022, 20:24
Осталась,формат Lay не разрешает выложить
22-07-2022, 20:52
(22-07-2022, 20:24)bulat : Осталась,формат Lay не разрешает выложитьПереименнуйте в rar или jpg КАК ТО ТАК.
22-07-2022, 21:31
Вот
Там нижний вывод резистора R9 надо переключить на левый вывод резистора R14,на плате написано "ошибка" Я вспомнил,изначально это блок питания-китайский конструктор какой-то,многие на него жаловались,а потом на каком то форуме довели его до ума,вариаций его было много но я выбрал именно эту 1602 LM358 Печать.rar (Размер: 42.98 KB / Загрузок: 62)
22-07-2022, 22:48
Спасибо, подскажите защита как работает?
23-07-2022, 07:18
Конечно,от 0 до какой установишь максимум-у меня до 1 ампера,когда срабатывает защита загорается светодиод и наступает режим ограничения тока
Вы ищите чтоб при защите напряжение скачком падало в 0-тут без кнопки никак,а ограничение тока это один из простейших способов (без кнопки)
23-07-2022, 12:28
Понятно, на временном БП, пользуюсь электронным предохранителем на полевике, настроил на 0.5а, одно неудобство, если в запитываемой конструкции по питанию есть электролит, то БП сразу уходит в защиту, отключить и включить тоже не проходит, пока ёмкость не зарядится.
24-07-2022, 01:11
(22-07-2022, 13:51)Aleks : ИПС1 - это немного не то, что мне нужно. Эта схема с режимом ограничения тока в 1А, а мне нужно с отключением нагрузки и самовосстановлением защиты(коротнул - БП ушёл в защиту, на выходе 0, убрал коротыш - БП снова в работе.).Если бы вы посмотрели глубже ссылки что я дал, там были и доработки этого блока питания в том числе триггерная защита. Что касается китайского набора, в нем большинство проблем вызвано некачественными комплектующими набора. Этому можно посвящать отдельные темы, столь часто кетайцы подсовывают подделки. Даже резисторы выходят из пределов номинала. Даже сам с этим столкнулся, обратил внимание, что силовой транзистор сильно грелся даже при сравнительно небольшой разнице входного и выходного напряжения, и с регулировкой тока защиты тоже были глюки. Обратил внимание, что транзистор D1047 что шел в наборе вообще неизвестно какой фирмы (сравнил с оригинальным какой выпаял из усилка, разница очевидна). Заменил и сразу транзистор стал греться заметно меньше. И TL081 тоже пришлось менять. А для простых домашних поделок может быть вполне достаточно и такого модуля с Али (практически готовый блок питания, включая вольтметри и амперметр). https://radioskot.ru/publ/raznoe/blok_pi...8-1-0-1159 Я пробовал его гонять - на ток до 1А нормально работает, дальше греется сильно микросхема и дроссель. Напряжение меняется с шагом 0,05в на каждое нажатие кнопки. Питать можно от ноутбучного блока питания. (22-07-2022, 15:11)Aleks : В качестве регулирующего (силового) транзистора планирую кт816-кт817, выше не написал, мощность мин 0.5а мак 1а при 12 вольтах. Радиатор с принудительным охлаждением.Эти транзисторы слабые как для лабораторного блока питания. Лучше использовать что-то более мощное на ток 10А или выше. Поясню почему именно так. КТ816 и 817 будут работать нормально только когда будет небольшая разница между входным и выходным напряжением (не больше 3в), максимальный ток заявлен именно для такого режима. А в лабораторнике может быть 1,5в выходного напряжения при 15в входного на конденсаторах фильтра. Тогда на даже на токе 1А транзюк будет калиться безбожно, и никакой вентилятор не поможет. Поэтому транзистор надо брать с большим запасом по току, иногда даже параллелить их. Тут лучше ставить что-то типа КТ818/819 (и даже лучше в исполнении ВМ или ГМ, т.е. в "металле"), у них теплорассеивание лучше. (22-07-2022, 17:14)Aleks : Кстати, народ может, кто знает или догадывается, как и можно ли заставить схему на КР142ЕН1 регулировать от 0 вольт. Просто их много у меня. Схема стандартное вклбчение.Типично эта схема от 1,2в минимум если память мне не изменяет. Учтите что у К142ЕН1 и КР142ЕН1 совершенно разная распайка выводов, и даже внутренняя структура отличается. В Интернете почему-то схемы с КР версией гораздо реже встречаются. Для того чтобы можно было регулировать от нуля, нужно делать отрицательное смещение (подобно тому как это сделано в китайском наборе). Такие варианты я видел в Интернете, но так сходу не найду (честно говоря я не понимаю зачем нужно регулировать напряжение от нуля, если даже напряжение батарейки 1,5в).
24-07-2022, 03:43

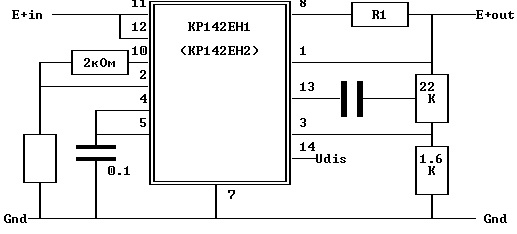

(24-07-2022, 01:11)DarkRus66 : Если бы вы посмотрели глубже ссылки что я дал, там были и доработки этого блока питания в том числе триггерная защита. Каюсь, глубже не копал, просто он мне по габаритам не подошёл, потому и не стал. (24-07-2022, 01:11)DarkRus66 : А для простых домашних поделок может быть вполне достаточно и такого модуля с Али (практически готовый блок питания, включая вольтметри и амперметр) Да простят меня китайцы, но стараюсь модулями с Али не злоупотреблять, это всё ж увлечение. (24-07-2022, 01:11)DarkRus66 : Эти транзисторы слабые как для лабораторного блока питания. Лучше использовать что-то более мощное на ток 10А или выше. Поясню почему именно так. КТ816 и 817 будут работать нормально только когда будет небольшая разница между входным и выходным напряжением (не больше 3в), максимальный ток заявлен именно для такого режима. А в лабораторнике может быть 1,5в выходного напряжения при 15в входного на конденсаторах фильтра.Мощный БП у меня есть, как раз на кр142ен, я хочу сделать ещё один, слабенький, для всякой мелочи и именно с регулировкой от 0. Насчёт кт817\816 до 25 ват (15-1.5=13.5*1а=13.5Ват), а если 13.5*0.5=6.75ват То есть, запас есть, хотя не принципеально, можно и кт805 хоть пластик хоть в метале поставить можно. (24-07-2022, 01:11)DarkRus66 : Для того чтобы можно было регулировать от нуля, нужно делать отрицательное смещение (подобно тому как это сделано в китайском наборе). Такие варианты я видел в Интернете, но так сходу не найду Я буду очень признателен если поможете с рабочей схемой, я когда то пытался заставить кр142ен работать от 0 но у меня ни чё не получилось. Хотя очень хотелось, и хочиться. Вот по этой схеме я делал, ну + дополнительные транзисторы само собой. По этой схеме защита работает именно так как мне нужно, а в той что я ранее тут прикреплял она работает как ограничитель тока.
24-07-2022, 07:50
Я же написал что это был когда то китайский набор,но потом довели его до ума,было много вариаций,больше 30 точно,и в моем БП есть отрицательное напряжение
Жаль нельзя ставить ссылки на сторонние сайты... А родная схема вот И еще-сколько лет занимаюсь электроникой,ни разу мне не понадобился источник питания менее 1,5 В,так что смысла заморачиваться "регулировка с 0 вольт" нет (имхо) |
