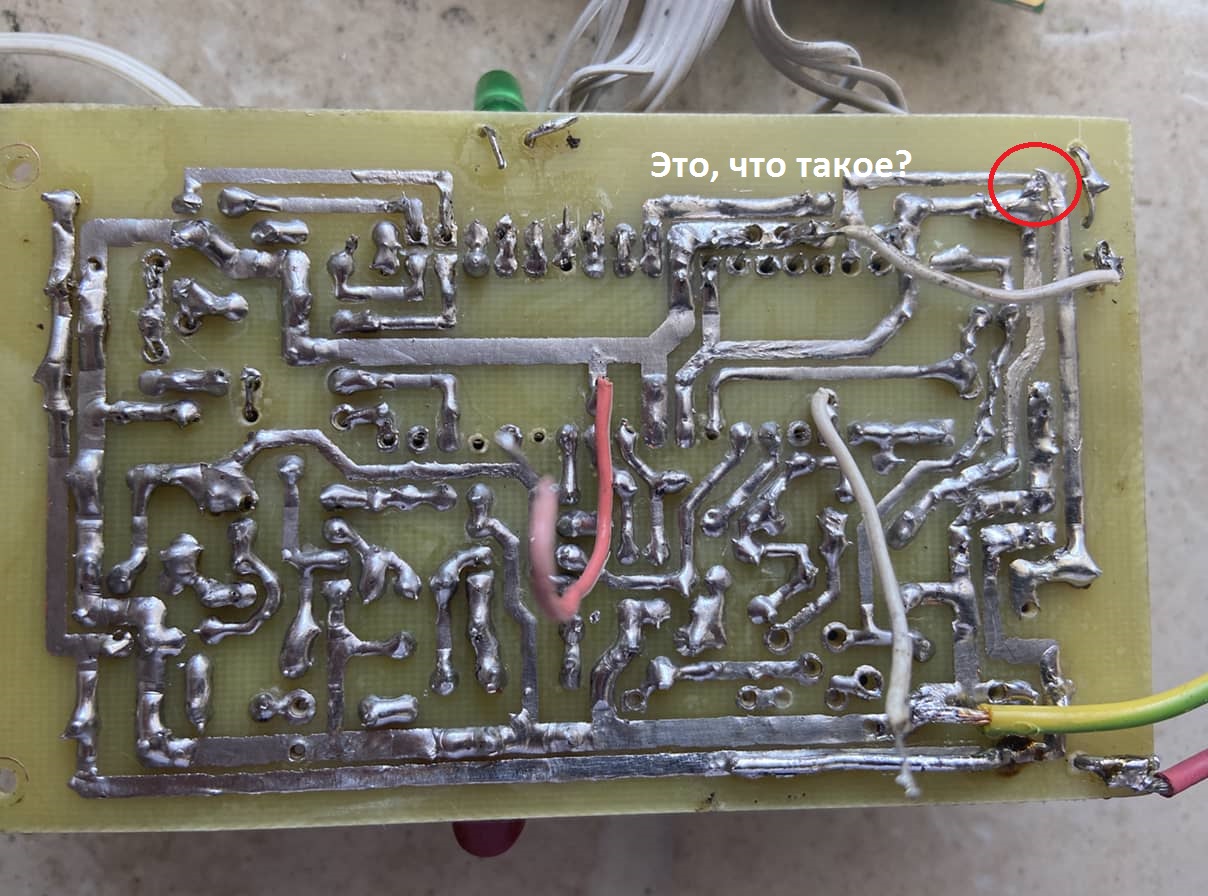

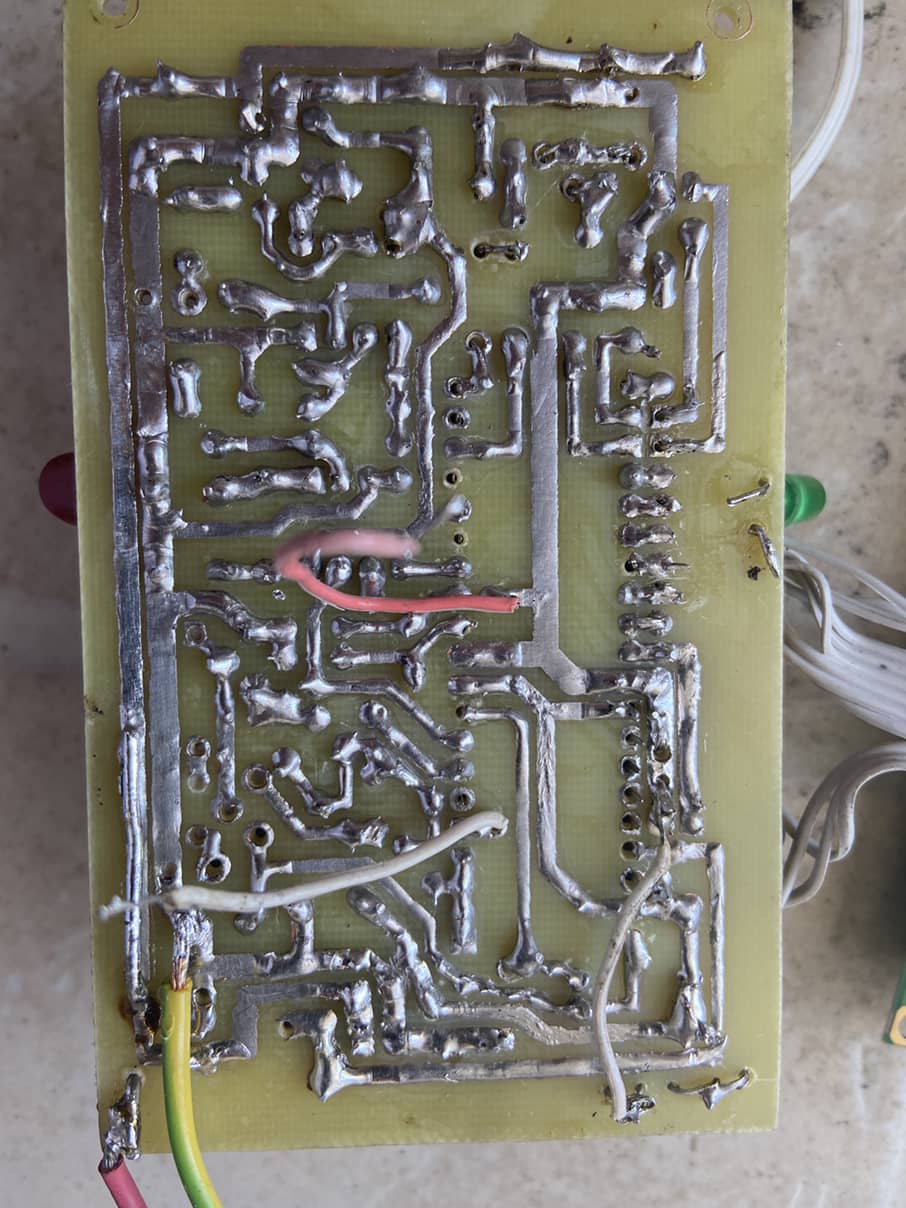

Вот фото. Вид сзади. Вроде чисто..

Файлы вложений Эскизы

#42
(12-05-2022, 14:54)Valdim111976 : чисто
На микроконтролере место пайки промой от флюсов. Про меж лапок хорошо промой и высуши. Останется влага не очень хорошо.

С той стороны переходник промой, под корпусом микры осталась влага, это плохо.
#43
Сейчас паяю канифолью обычной. Промыл в ацетоне с зубной щёткой. Прозвонил. Вроде все звонится..сушил под феном 30-40 град..минут десять
#44
А у тебя ножка не запаяна на фото.

Если на фото смотреть, она верхняя левая. Да и справа не допай...

Атмега ножки.

Извини за критику...очень грязная и не аккуратная пайка. Только лупа и твои глаза найдут или не доцарапал что то или шарик олова....
#45
Плату в мусорку и делать заново.
#46
Реанимировать то можно плату, но где то царапал....может не доцарапал и осталось соединение?
Пробежаться по пайке, может ножку какую пропустил?
Фото не передаст картинку так, что можно разглядеть.
#47
(12-05-2022, 15:33)Sam : Плату в мусорку и делать заново.

согласен, так меньше проблем, толщина сверла какая? 1 мм?

(12-05-2022, 15:19)Valdim111976 : Вроде все звонится.
так не должно звонится? 1
#48
Valdim111976  Вид платы отвратителен, из за того, что она просверлена толстым сверлом. Для сверления плат используются сверла, диаметром от 07 до 1мм. Самое ходовое сверло -08мм.  Сверло, диаметром 1мм используем для сверления отверстия под  расческу, подстроечники, большие транзисторы, и т.д. Данную плату можно перепаять, но так как отверстия большие, то чтобы пайка была лучше, придется использовать больше припоя и пропаять это, чтобы пропаялось наверняка, желательно безкислотным флюсом или пастой. В экземпляре, предъявленном на фото, по всей вероятности имеется непропай или КоЗА между дорожками. Далее, лупа в помощь, с просмотром платы на свет.
#49
Поменял экран. Промыл ацетоном. Переменный резистор вращал туда обратно , кубики темнели, светлели и всё

Вот https://youtube.com/shorts/yQkxzA3nuCk?feature=share

Да где то сидит или непропай, или КЗ..

Критика верна. Эту плату действительно сверлил толстым сверлом..

Я проверял соединение от ножек МК и до контактов экрана, звониться..
#50
Valdim111976, Это случайно не ЛЯП? Сбрось лайку на плату, а еще лучше, распечатай лайку и сам сверь ее со своим творением.
