Квазар AVR — помощь в сборке МД
#1
Продолжение форума Квазар AVR — помощь в сборке МД
Начало обсуждения здесь
#2
как по мне то это самый удачный из квазаров,тихий и глубокий,хотя немного медленный
#3
Подскажите, вот такие конденсаторы подойдут для Квазара АВР? Если их паять в схему на плате, а не в датчик ставить..
В датчике понятно на 100 вольт конденсатор маловат будет. А на плате подойдёт?
#4

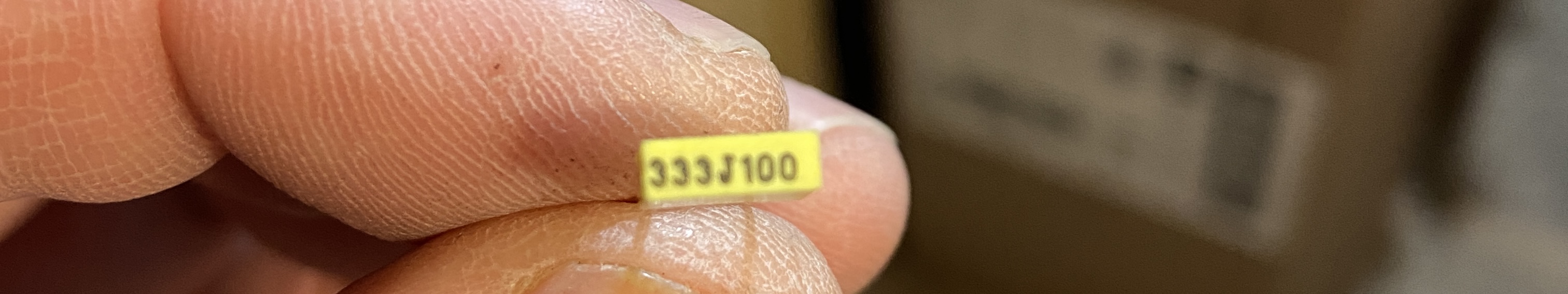

Вот такие.. забыл фото сбросить..

Файлы вложений Эскизы

#5
Контурные конденсаторы ставиьь или там или там. Кто то меняет датчики ,то конечно смысл в приборе конденсаторы ставить?Одно условие это только пленка.
А чем 100 вольт не устраивает? Это балансник, тут токов таких нет.

А на фото это керамика может быть....

Я бы их как контурный не применял бы.

Я давно разковырял один, ради интереса . И там была керамика.
#6

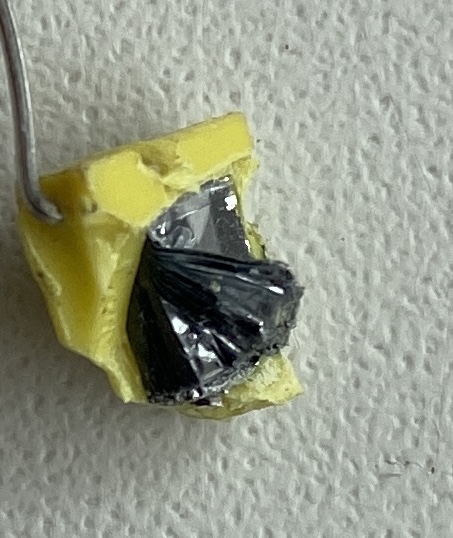

Даааа…вот так нас и ……! Сейчас вскрою посмотрю..выложу..))

Вроде плёнка.. много слоёв квадратной блестящей плёнки

(16-04-2022, 10:44)-vlad-
А чем 100 вольт не устраивает? Это балансник, тут токов таких нет.
[hr' :
.

Тогда эти на 100 вольт поставлю на плате ( они маленькие), а в катушку другие вольт на 250 или 400.. какие смогу купить..

Файлы вложений Эскизы

#7
(16-04-2022, 10:39)Valdim111976 : Вот такие
на приёмник пойдут. На Тх надо на 250В. Поставь в датчике.
#8
Знатоки AVR подскажите в какую сторону копать по такой проблеме: собрал два АВР на двух разных печатках, на обеих все загружается, все настраивается, даже по воздуху дает чувств на пятак 25-28 см, но при настройке частоты ТХ один прибор показывает ток 54ма другой 26, брал другой датчик, тоже самое. Что делал, но результат не менялся:
процессоры менял местами
поставил другой IRF740, осталось поменять 9640
проверил все режимы мультиметром по = и ~ (осцила нет), больших расхождений в показателях нет.
номиналы резисторов проверял
Возникли такие вопросы:
измерение тока в ТХ берется с точек -ADC и +ADC?
от чего вообще зависит величина тока в ТХ?
#9
(06-05-2022, 07:10)Evgeny1960 : тока в ТХ
Поменяйте последовательно резистор колечку ТХ с 10 ом на 6 ом или на 4 ома. Поиграйтесь им.
#10
(06-05-2022, 08:11)-vlad- :
(06-05-2022, 07:10)Evgeny1960 : тока в ТХ
Поменяйте последовательно резистор колечку ТХ с 10 ом на 6 ом или на 4 ома. Поиграйтесь им.
Спасибо, попробую, а 9640 может на ток влиять? Может ли ошибка в других каскадах влиять на ток ТХ
