Радиолюбительские вопросы

[Mark 390]

Alik,

---

благодарю за помощь.

[iharl]

на выход lm317 диод 1n4007, а то она кз не любит

Извините, поясните неучу. Как в этой схеме диод защищает от КЗ ? от переполюсовки еще ладно а КЗ .....

[Alik]

https://disk.yandex.ru/i/cYigP99LSAh2eQ
Специально снял видео,чтоб значит наглядно видно было любопытным.
Я возможно и неправ, но считаю что это у меня с помощью диода защита от кз.

[Alik]

Возможно не у всех яндекс диск может открытся,поэтому скину и на google drive на всяк случай:
https://drive.google.com/file/d/1lKUVMq8...drive_link
Диод 1N5408 стоит прямо на вольтметре.

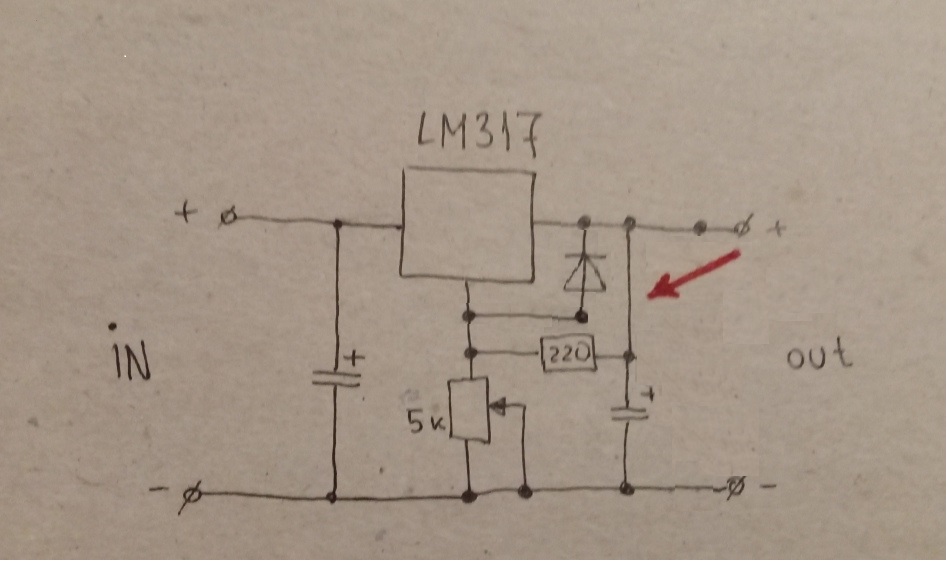

[iharl]

Диод 1N5408 стоит прямо на вольтметре.

Для защиты от КЗ диод должен стоять примерно так:

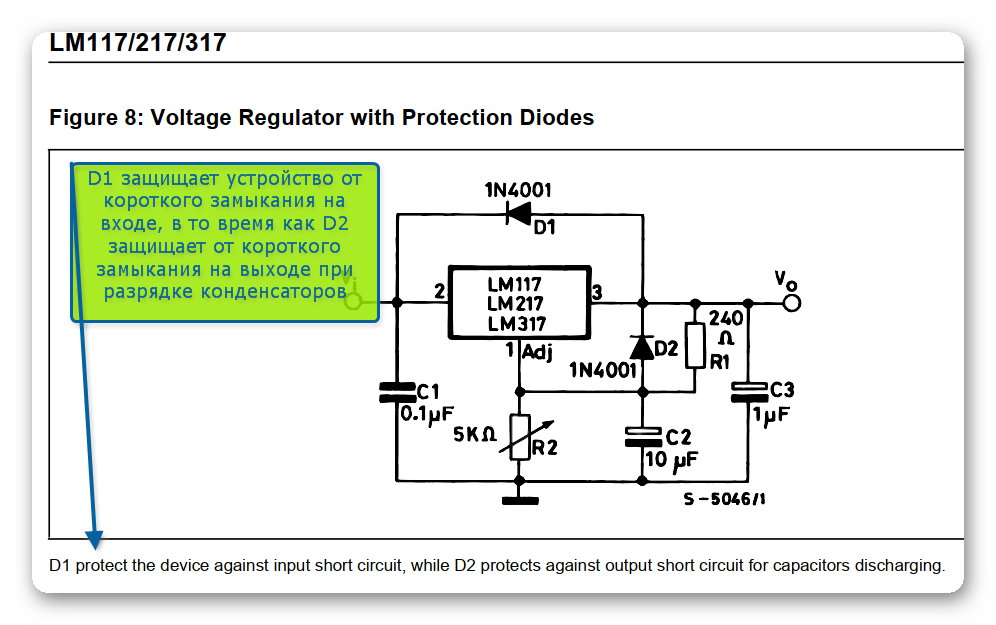

[Sam]

примерно так:

Не, не так. Вот так:


[Alik]

Да, да, да!
Как по схеме Sam собрано, но все равно если замкнуть выход - вылетает лмка!
Спорить не хочу совсем, меня устраивает диод на выходе, пусть не по феншую, но главное работает. Может руки не с нужного места растут у меня или лмки кривые, но где-то за год штук четыре вылетело, ладно пусть работает.

[Sam]

по схеме Sam собрано

Это не моя схема, это документ.

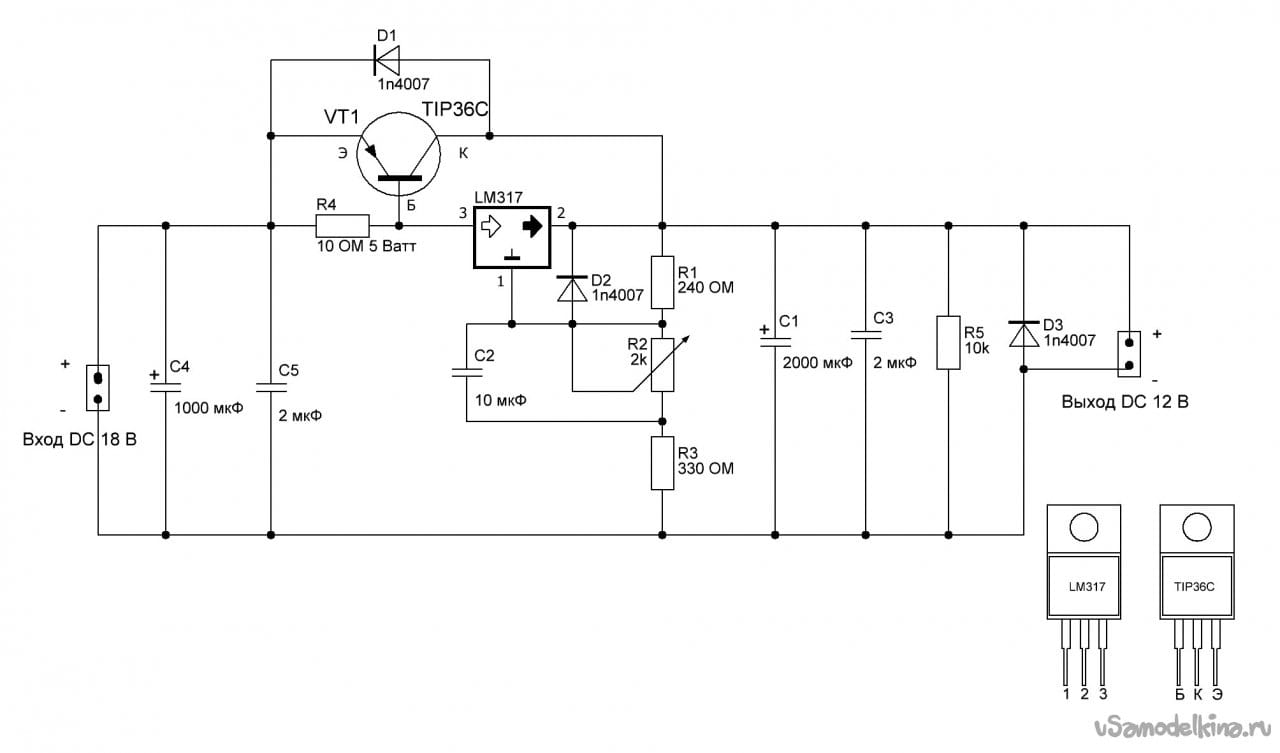

Нашёл я тут схемку с этим параллельным диодом, назовём его D3.
Там сказано, что диод D3 служит для защиты схемы от ЭДС самоиндукции при питании электродвигателей.

Наверно, там лучше бы супрессор смотрелся.

[Sam]

Alik, Значит не от КЗ они у тебя вылетали, а от искры?

[Alik]

Черт его знает почему вылетала!
На видео видно, как теперь работает, по мне лучше уж пусть так будет, может и от искры, только если пишут защита, то думаю должна держать полюбому. Может такие лмки бракованные,короче если будет желание, то сами можете попробовать диод поставить, а меня устраивает.
