Проштудировал много схем. Имеется в наличии у меня дозиметр "Мастер-1", но высоковольтный преобразователь отказывается работать. Потому решил попробовать подать ему на СБМ20 порядка 400v из данной схемы. Печатку не нашёл поэтому рисовал сам. Просьба проверить.

Файлы вложений

.rar   Дозиметр Аттини 85 (1).rar (Размер: 160.3 KB / Загрузок: 14)

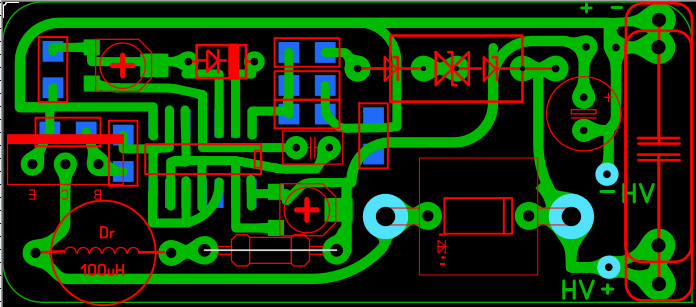

Я подкорректировал печатку и меня интересует мнение спецов про зазоры +400v по отношению к остальным элементам.

Файлы вложений Эскизы

Приятно удивил стариною рисования контактных площадок новый плагин.

В меню Extras программы выбираем Define Plugin и выбираем расположение, предварительно распаковав плагин из архива: sprintFontRelease-1.5.4 в какую либо заранее приготовленную папку. Выбрав Run Plugin, устанавливаем параметры скруглений и нажимаем "Add". Программа автоматически после подтверждения скруглит, где возможно контактные площадки. Также можно автоматически скруглить углы дорожек, выбрав в плагине соответствующее подменю. Но, как в данном примере придётся подкорректировать действия плагина. 4

ПЛАГИН

ПРОГА С ВОЗМОЖНОСТЬЮ ЗАПИСИ ПЛАГИНОВ И ОБНОВЛЕНИЯ

Файлы вложений Эскизы

Я сам нашёл путь к этой программе. И очень удивился что она есть на этом сайте. Странно то что ни один поисковик  не ссылается на этот сайт! 15
Поставил вашу программу. Всё слетело вдруг через несколько минут. 14
Господа, не дайте помереть дурой. Попался мне в загребущие лапки вейп (терминологию могу путать, не силен в этой области).
Словом электронная сигарета с индикатором. На индикаторе при продувке появляются цифры 188 на секунду и идет процент какой то. Через 5 секунд нагрузка отключается. Индикатор гаснет секунды через 3.

Ну, думаю, замучу нечто вроде повербанка для опытов. Корпус позволяет запихать 18650 и гнездо УСБ. С индикатором оставшегося процента заряда.

Выяснилось, что не все так просто. Отыскал точки, при которых индикатор зажигается. Полевик на выход можно включать подав потенциал через резистор. Думал, что обойдусь двухполюсным выключателем.
Но сегодня подал напругу с ЛБП для исследования диапазона и понял, что индикатор показывает что то иное. Цифры на индикаторе могли бы отражать процент заряда, но для этого надо отключать питание каждый раз. При длительном удержании цифра на индикаторе уменьшается на единицу каждый раз. И я не понимаю, что эти цифры означают.
Там похоже хитрый контроллер и хитрая прошивка.

На вейпе никаких кнопок нет. Только продувка микрофона, плюс окошко открывается/закрывается вручную. На индикаторе три места цифры, знак процента, молния и изображение капли с сегментами заполнения.

Просветите плиз, что там говорит индикатор. И можно ли эту вундервафлю использовать с означенными целями?
