Радиолюбительские вопросы
|
25-12-2021, 07:42
В Sprint Layout есть опция экпорта в Gerber формат. Наверняка есть какое-нибудь приложение которое может просматривать файлы в Gerber формате, я так импортировал Lay файлы в ДипТрейс, например. Поищите Gerber Viewer (или что-то похожее по названию).
25-12-2021, 08:25
У меня в lay несколько вариантов конвертации в изображение - Но!!!
Для того чтоб конвертировать, нужно в комп "скинуть", а потом на телефон, и только потом посмотреть уже можно. "Печатки" я рисую от руки - по клеткам, вот так и колупаюсь потихоньку. Я имел ввиду приложение чтоб сразу в телефоне lay файлы смотреть хотя-бы, а то бывает скачал,посмотрел и не подойдёт, снова ищешь подходящий,бум надеяться что придумают чего.
25-12-2021, 08:52
(25-12-2021, 08:25)Aleks85kl : Я имел ввиду приложение чтоб сразу в телефоне lay файлы смотреть хотя-бы, а то бывает скачал,посмотрел и не подойдётПосмотрите в Плей Маркете. Там вроде было что то для разработки печатных плат. Правда сам я не пробовал, на телефоне в 4,5 дюйма (ну не нужна мне здоровенная лопата) заниматься этим - мазохизм. Вполне возможно, что и просмотр там есть.
25-12-2021, 14:30
Здравствуйте, установил PCB Droid, пытался зарегистрироваться - не хочет почему-то. Потом вспомнил, её уже устанавливал раньше, такая же ерунда была, так и не смог войти. Мож телефон старенький, мож ещё что, не знаю, не идёт короче.
12-02-2022, 15:51
Мужики, вопрос такой.

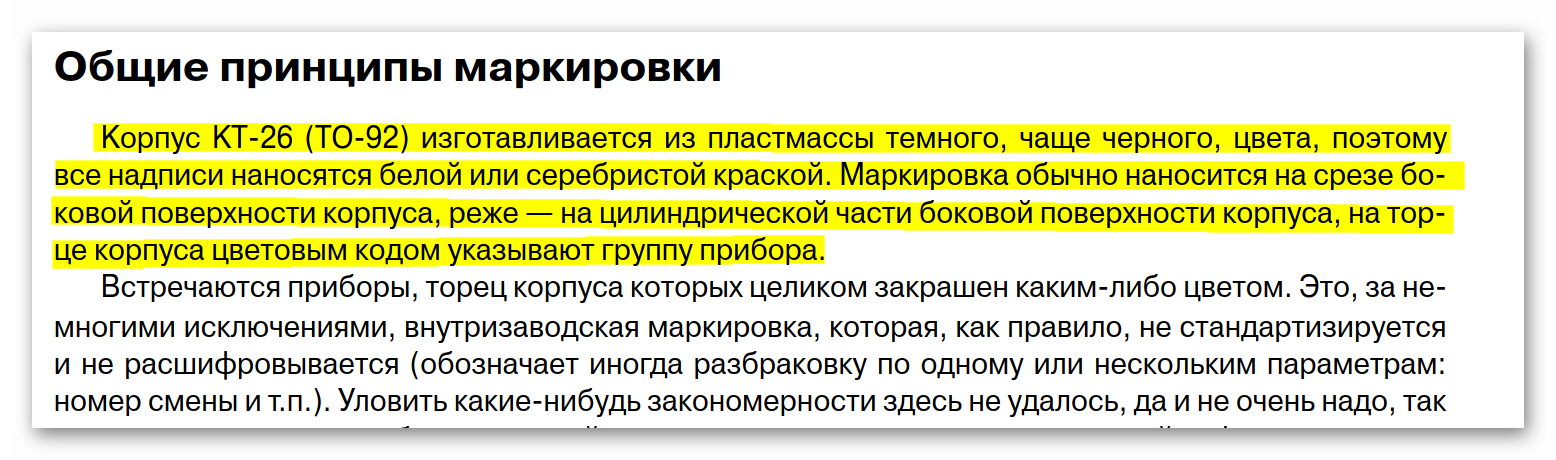

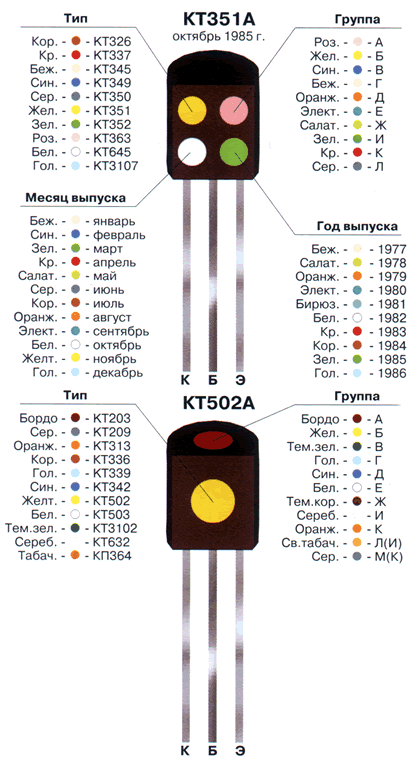

Советские транзисторы с цветной маркировкой в корпусе ТО-92 маркировались одной точкой спереди и одной точкой сверху. Но попадаются такие, у которых точка сверху и точка сзади. Это играет какую-то роль или нет? Сам проверил, и те и другие транзисторы, хар-ки одинаковые в принципе и распиновка.
12-02-2022, 18:24
Пожалуйста, рад что смог помочь.
12-02-2022, 18:49

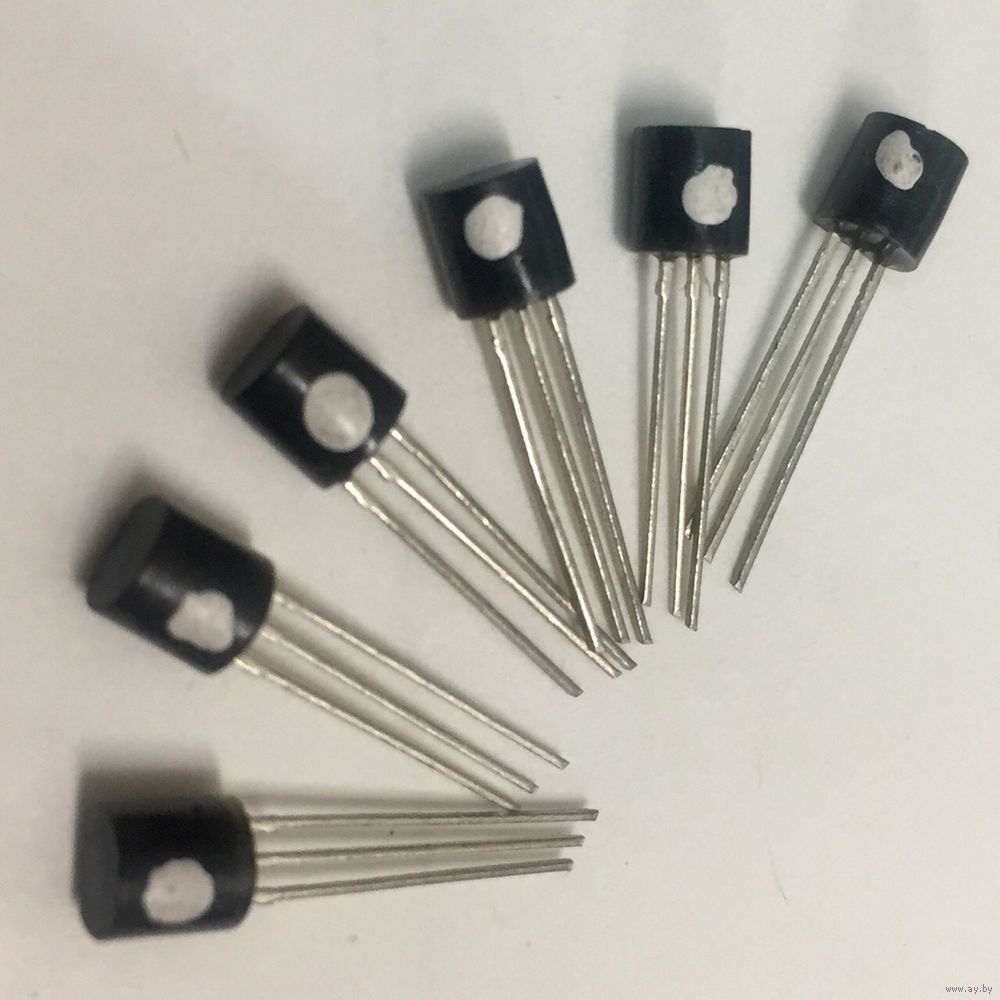

Белая точка сбоку это транзистор КТ503, у меня где-то есть такие же. Честно говоря не заморачивался - точка сзади или спереди, но если очень интересно то могу проверить.
|
|
