Радиолюбительские вопросы

[P Vladimir]

одно время сам сколько раз встречал при ремонте телевизоров ,клей делает свое дело ,не только проводимый становиться ,но под ним все сгнивает ,снимаешь клей ,а там... смд кондеры ,сопротивления все сгнившие и сами отваливаются,по памяти не помню по моему в самсунгах из-за клея в блоках питания сгорали 2х ватные сопротивления ,проходилось все чистить и новые запаивать

---

Лекс ,спасибо принесли пару блоков питания ,говорят не исправные ,с одной материнкой работают с другой нет ,причину так и не нашел ,что только не делал ,мозги уже "кипели"так и отдал ,надо будет позвонить ,чтобы принесли ,посмотрю какие диоды стоят

[Лекс]

,с одной материнкой работают с другой нет

Я так понял.
Особенность такого рода БП с "зеленым уклоном" - они при малых нагрузках дают несколько меньшие напряжения по основным линиям. Видимо включая дежурку. Под нагрузкой все приходит в норму.
А некоторые матери проверяют напругу дежурки и не дают старта, если считают, что напряжение недостаточно.
Но это только мое предположение.
С заменой этого диода напряжение дежурки приподнялось где-то с 4,85 В (по памяти, могу путать) до 5,10 В. Возможно причина в этом.

[СухоВ]

Всех приветствую, кто мотал трансформаторы для точечной сварки?...
У меня такая проблема, что я взял транс от микроволновки где то 700-800 ватт, не помню что за микроволновка была. Вот, и тут мне захотелось переделать транс для точечной сварки, на вторичку я намотал 5 витков проводами на 50 квадратов, после включения в сеть, транс очень быстро нагревается, 2-3 секунды работы и уже тёпленький, а вот вторичная обмотка уже горячая...
А главное, на вторичке всего 2.5 вольта, до этого я пробный провод наматывал, было всего 4 витка и напряжение на выходе было 3.5 вольта примерно...
И мне не понять, 50 квадратов для такого транса не перебор случаем? и напряжение на выходе уж больно мало...

[baskit]

Всех приветствую, кто мотал трансформаторы для точечной сварки?...
У меня такая проблема, что я взял транс от микроволновки где то 700-800 ватт, не помню что за микроволновка была. Вот, и тут мне захотелось переделать транс для точечной сварки, на вторичку я намотал 5 витков проводами на 50 квадратов, после включения в сеть, транс очень быстро нагревается, 2-3 секунды работы и уже тёпленький, а вот вторичная обмотка уже горячая...
А главное, на вторичке всего 2.5 вольта, до этого я пробный провод наматывал, было всего 4 витка и напряжение на выходе было 3.5 вольта примерно...
И мне не понять, 50 квадратов для такого транса не перебор случаем? и напряжение на выходе уж больно мало...

Привет похоже межвитковое замыкание, возможно через железо сердечника. А провод точно на 50 квадратов?

[СухоВ]

Всех приветствую, кто мотал трансформаторы для точечной сварки?...
У меня такая проблема, что я взял транс от микроволновки где то 700-800 ватт, не помню что за микроволновка была. Вот, и тут мне захотелось переделать транс для точечной сварки, на вторичку я намотал 5 витков проводами на 50 квадратов, после включения в сеть, транс очень быстро нагревается, 2-3 секунды работы и уже тёпленький, а вот вторичная обмотка уже горячая...
А главное, на вторичке всего 2.5 вольта, до этого я пробный провод наматывал, было всего 4 витка и напряжение на выходе было 3.5 вольта примерно...
И мне не понять, 50 квадратов для такого транса не перебор случаем? и напряжение на выходе уж больно мало...

Привет похоже межвитковое замыкание, возможно через железо сердечника. А провод точно на 50 квадратов?

Ну на корпус КЗ нет, а межвитковое не знаю как измерить, если это вообще возможно...
А провод у меня собранный из 35 + 15 квадратов, больше не впихнуть в окна трансформатора

[СухоВ]

Похоже и правда межвитковое замыкание, потому что я холодный транс включил всего на секунду, и 2 витка нагрелись больше чем остальные...

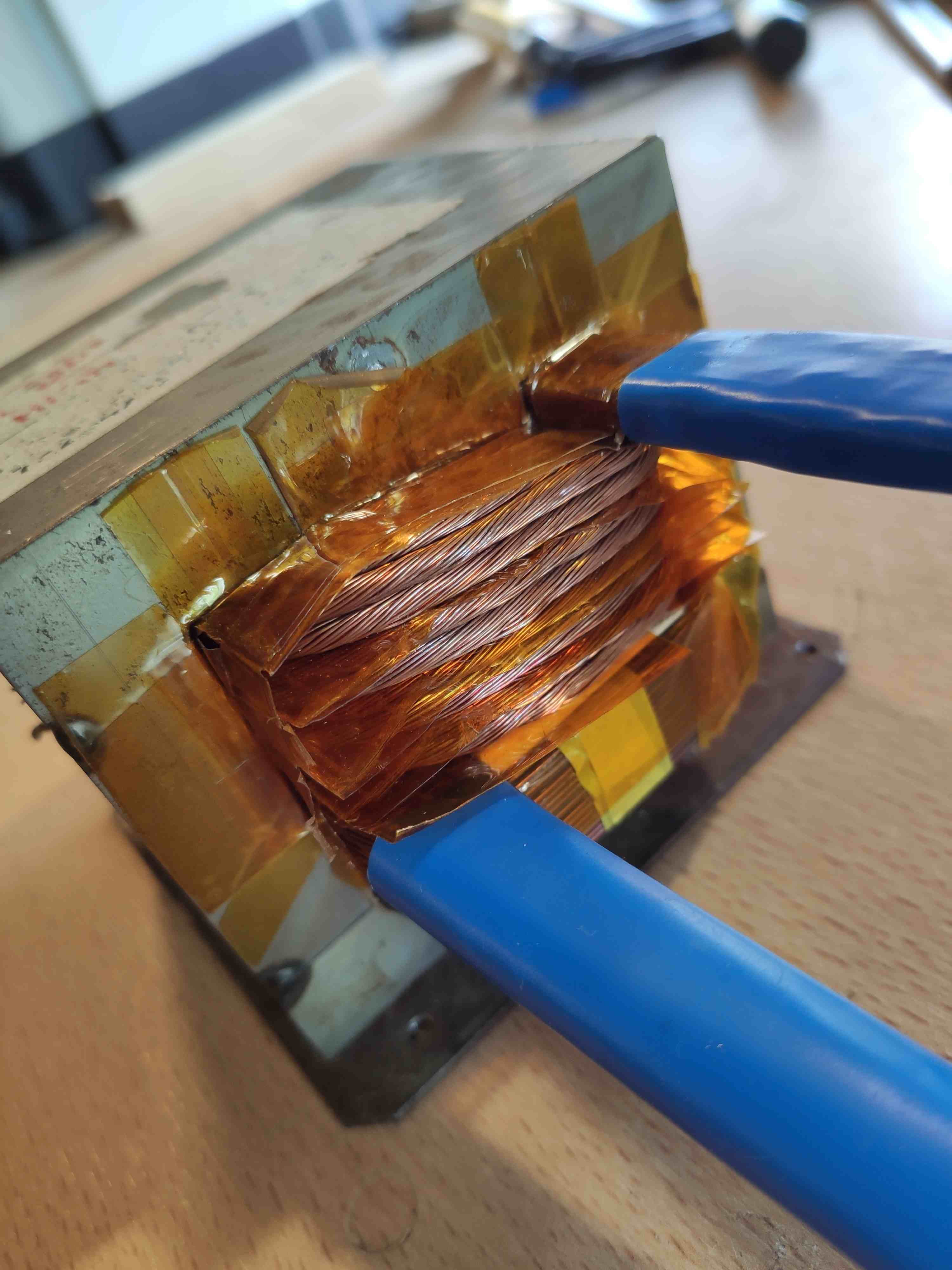

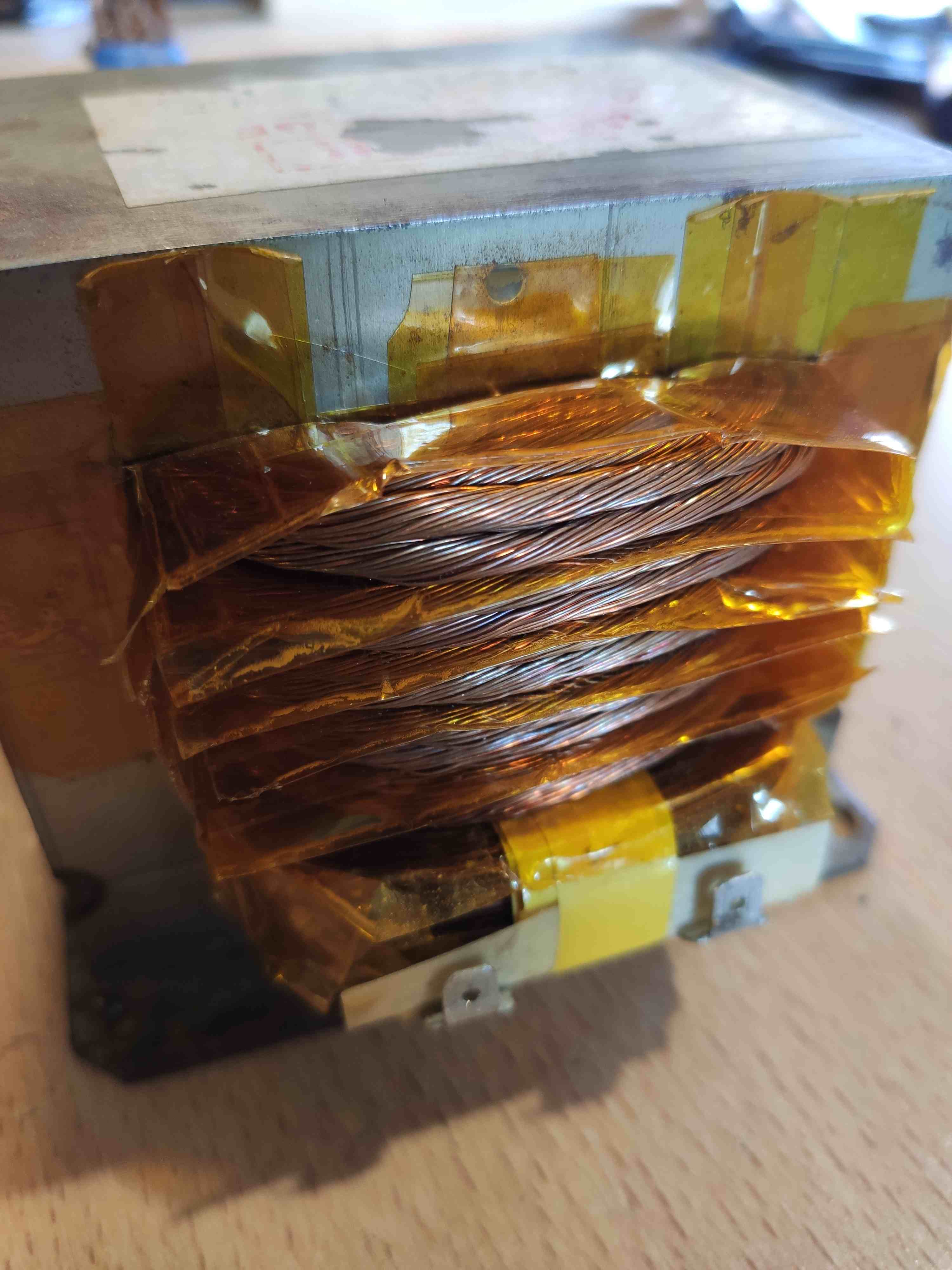

Фото для вида прикладываю...


[baskit]

Перемотка покажет

[боб]

Одинаковое ли к-во витков провода 35 и 15 квадрат. При параллели с разным к-вом будет такое.
При межвитковом и нагреве за секунды на 2х витках вторички, увидел бы дугу. Отсоедини и разъедини все обмотки и только в этом случае можно смотреть ток ХХ.

Фото не доступны.

[СухоВ]

Одинаковое ли к-во витков провода 35 и 15 квадрат. При параллели с разным к-вом будет такое.
При межвитковом и нагреве за секунды на 2х витках вторички, увидел бы дугу. Отсоедини и разъедини все обмотки и только в этом случае можно смотреть ток ХХ.

Фото не доступны.

Провода одинаковые и витки по другому я не намотаю...
Если на фото не видно, то провод выглядит как полотно прямоугольное, сложенный из множества жил, у них как бы внутренний виток короче чем внешний, но все витки равные по количеству, но разные по длине, мб из за этого он греется?

[боб]

Фото открылись. Да, это плата за спешку.
Я бы попытался провод вторички аккуратно обтянуть лентой лакоткани. Если не получается, убираешь 1 виток и вставляешь с обеих сторон межвитковые вкладыши.
