[vako]

В данном случае при работе на ёмкостную нагрузку это создало ступеньку слабого тока

Всё, понял о чём речь. Вы правы. Но тогда резистор на землю не нужен, без него р-канальный полевик будет нормально выключаться. И время дозаряда затвора с ёмкостью 300пф до гарантированного выключения будет в районе пары микросекунд. Так, что может диод в питании и не нужен. Но всё равно надо посмотреть, что бы сквозных токов не было.

[KEN]

Почитал про отзывы на irf7105 с Али, у китайцев своеобразное чувство юмора, два р-канальных мосфета в одном корпусе не хотите ? ))) так что там может быть что угодно

Но тогда резистор на землю не нужен

С ним сразу понятно будут сквозные токи с данной 7105 на короткий период или нет, если 7105 греется то да.
Наверное все-же лучше с резистором и диодом, так будет наверняка, или без резистора но с диодом, там уже резистор роли не играет.

[vako]

С ним сразу понятно будут сквозные токи с данной 7105 на короткий период или нет, если 7105 греется то да.
Наверное все-же лучше с резистором и диодом, так будет наверняка, или без резистора но с диодом, там уже резистор роли не играет.

А Вы смотрели сквозные токи, когда выбирали резистор в затворе?

[KEN]

У меня нет сквозных токов, в том-то всё и дело, вроде должны быть но 7105 без нагрузки ничего не потребляет, с нагрузкой - ток выходного каскада строго равен току в датчике (поделённому на два), ну там смотря как считать - в Квазаре ток выходного каскада принимают за ток в датчике, но если замерить напряжение на шунте в цепи ТХ контура ( как в Кванте) то ток получиться в два раз больше, кто прав - ХЗ.

Сейчас запаяю диод и посмотрю насколько упадёт ток в контуре.

---

142мА без диода и 118мА с диодом, не принципиально но можно уменьшить резистор на выходе с 10 до 8 Ом.

[KEN]

В общем можно рекомендовать такое изменение схемы.

[smirnov-arta]

У меня нет сквозных токов, в том-то всё и дело, вроде должны быть но 7105 без нагрузки ничего не потребляет, с нагрузкой - ток выходного каскада строго равен току в датчике (поделённому на два), ну там смотря как считать - в Квазаре ток выходного каскада принимают за ток в датчике, но если замерить напряжение на шунте в цепи ТХ контура ( как в Кванте) то ток получиться в два раз больше, кто прав - ХЗ..

Всё правы). Ток потребления, ток контура...суть не меняет как бы. Показометр тока для чего нужен? Изготовлении датчика? Нет конечно, ещё болще многих запутывает. Или увеличить ток и типа "мега бустер и попрёт"?) Свежо приданье...писал уже на Квазике до 1 А разгонял...толку нуль. А уж там в 1,5 или 2 раза увеличит, дык тем более не о чем, кроме доп. ля-ля от грунта. Показометр, каким бы он не был нужен для возможного снижения тока... Это м-да от части помогает, от части. Поэтому, не "обращайте" на это внимание/время. Проще, на мой взгляд, градация 1,2,3,4,5,6 за глаза...с шагом, если с регулировкой...хотя та или иная реализация регулировки доп.шумы...

[vako]

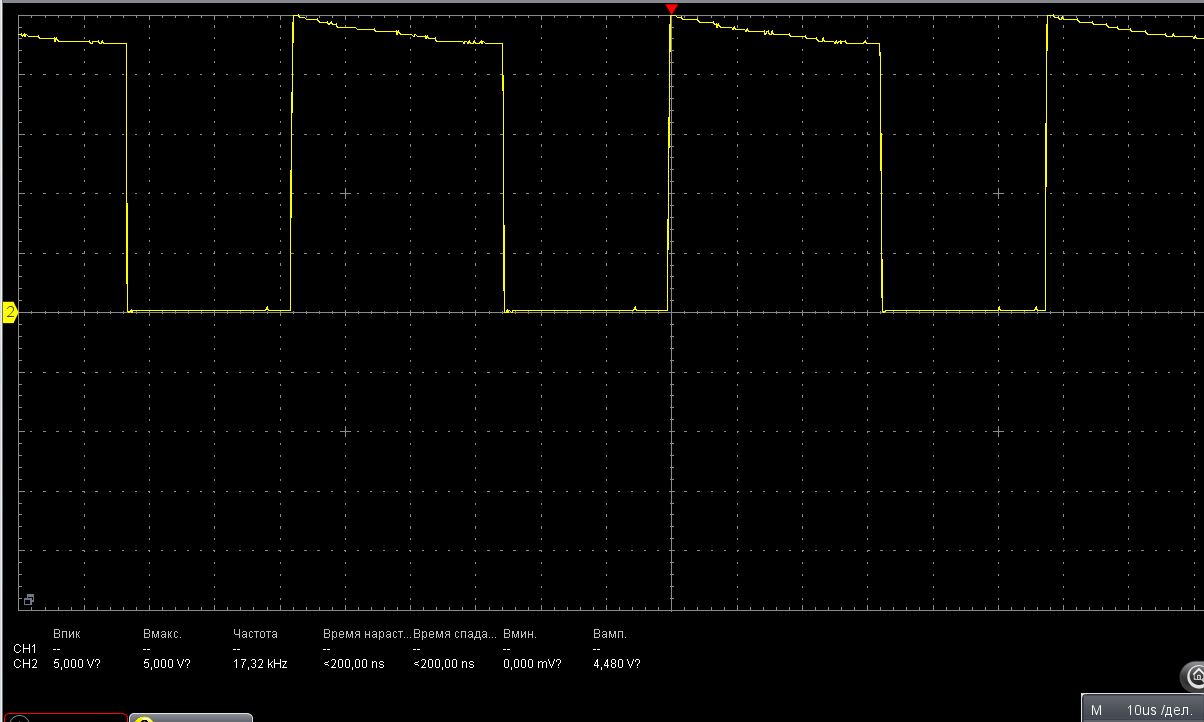

Выход таймера без нагрузки

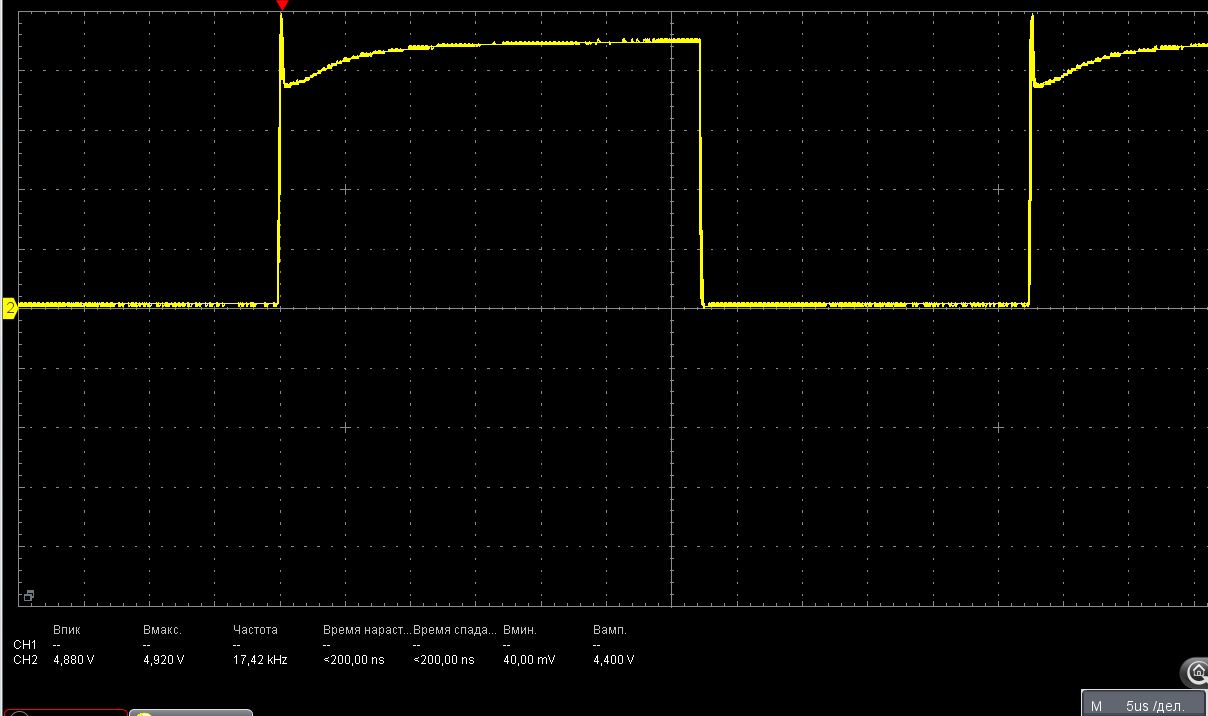

Выход таймера с 7105

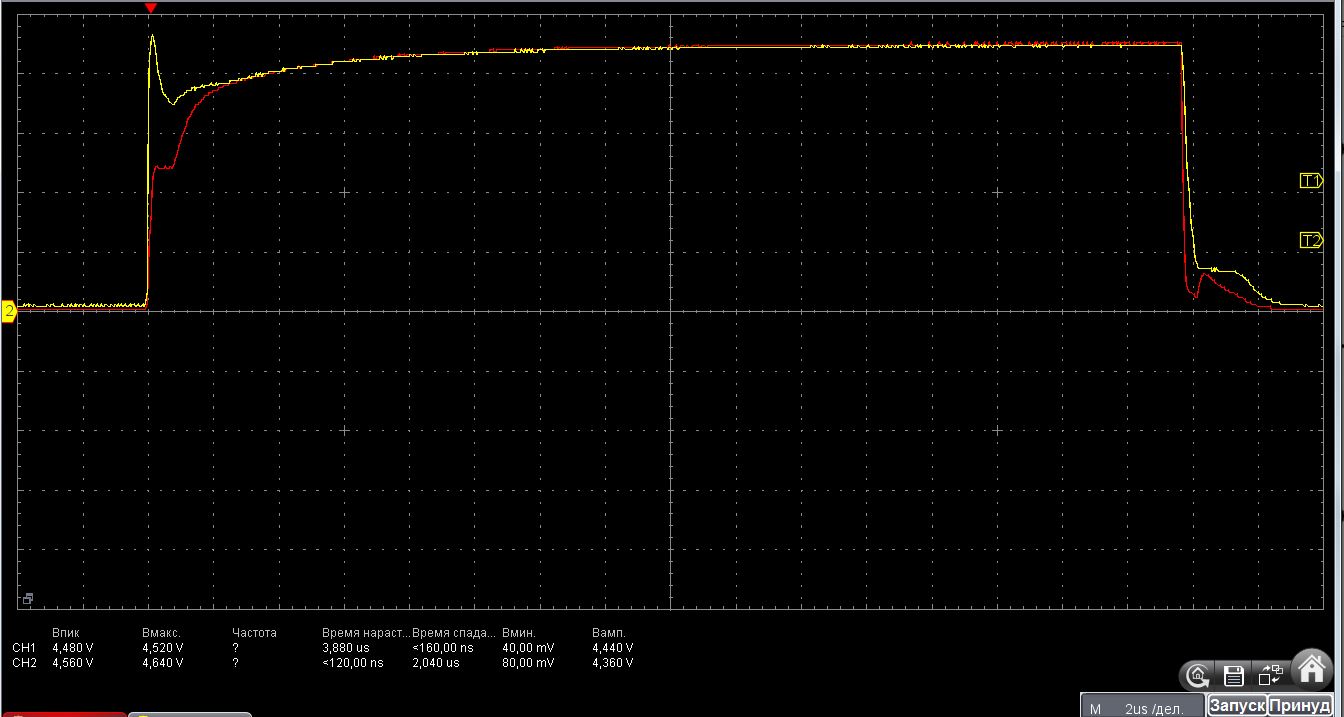

Напряжение на  затворах желтый P канальный красный N

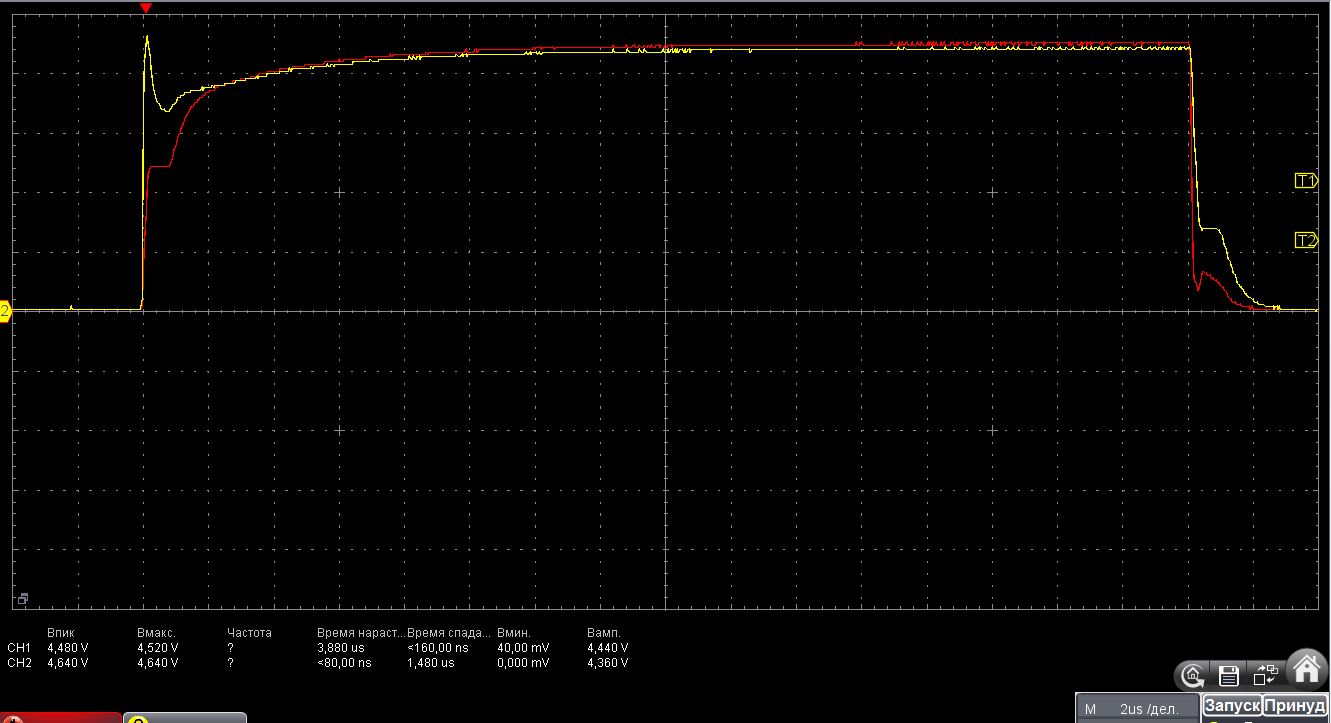

Напряжение на  затворах желтый P канальный красный N но с диодом в питании

С диодом в питании на затворах напрямую подключённых к таймеру ж P кр N
Потребление что с резисторами в затворах, что при прямом подключении почти одинаковое, при прямом подключении даже меньше.

[KEN]

Напряжение на затворах желтый P канальный красный N но с диодом в питании

Смысл диода в питании IRF7105 - снижение напряжения закрытия Р-мосфета. При питании 5v этот порог был 4...4,2v, с диодом - питание IRF7105 падает на 0,6...0,7v, порог соответственно падает на это напряжение. На самих затворах при этом ничего не меняется, диод просто даёт гарантию закрытия Р-мосфета IRF7105, мало ли что там может быть - разброс параметров или температурный уход.

Резисторы и диоды на затворах это защита от появления сквозных токов в момент переключения по фронтам меандра.

[vako]

Смысл диода в питании IRF7105 - снижение напряжения закрытия Р-мосфета. При питании 5v этот порог был 4...4,2v, с диодом - питание IRF7105 падает на 0,6...0,7v, порог соответственно падает на это напряжение.

Как раз на осциллограммах 3 и 4, видно на сколько смещается включение Р канального транзистора.

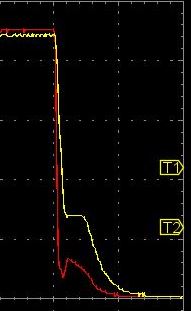

без диода в питании

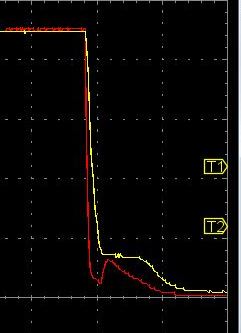

с диодом в питании
Так что с диодом лучше, хотя мне не удалось добиться сквозных токов ни с резисторами и диодами, ни с подключением затворов напрямую на выход таймера, даже сборку грел паяльником.

[gal]

красиво, надо ещё посмотреть что на выходе полевика.
