MD KVANT

Каскадный режим
MD KVANT
Sam На форуме
Visor
*******
Сообщений: 2610
Своих тем: 29
Рег.: 08-2021
Репутация: 54
#1
Thumbs Up  05-09-2021, 09:16 (Сообщение последний раз редактировалось: 10-05-2022, 08:24 Maestro.)
Прошлая ветка - Полноценный IB металлодетектор на ARDUINO
Johnny Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 0
Рег.: 09-2021
Репутация: 0
#2
19-09-2021, 17:53
Было бы интересно посмотреть на видео реальных выходов на коп, может есть у кого?
DExxTER Не в сети
Модератор
*****
Сообщений: 740
Своих тем: 4
Рег.: 09-2021
Репутация: 51
#3
19-09-2021, 22:20
А у меня всё руки не доходят завершить --- осталось только впаять АЦП и LCD...
praktik_1974 Не в сети
Прохожий
**
Сообщений: 10
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#4
01-10-2021, 11:25
Здравствуйте.
Появилось немного времени чтоб закончить начатый проект.
Киньте пожалуйста крайний скетч автора.
Заранее благодарю.
VL60 Не в сети
Зарегистрирован
*
Сообщений: 9
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#5
02-10-2021, 13:30
КЕН , с такими изменениями схемы и замены радиокомпонентов, KVANT работать будет? Схема в архиве DipTrace.

Файлы вложений Эскизы



.rar   Kvant_SL.rar (Размер: 31.53 KB / Загрузок: 618)
KEN Не в сети
Знаток
******
Сообщений: 857
Своих тем: 8
Рег.: 09-2021
Репутация: 39
#6
02-10-2021, 21:57
(02-10-2021, 13:30)VL60 : с такими изменениями схемы и замены радиокомпонентов, KVANT работать будет?
Как по мене - средняя точка на резисторах слабовата, но работать будет.

Крайняя прошивка ниже.

Файлы вложений

.zip   sketch_kvant_sl_1.5.8.zip (Размер: 13.6 KB / Загрузок: 892)
VL60 Не в сети
Зарегистрирован
*
Сообщений: 9
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#7
03-10-2021, 08:29
KEN, просто у меня сомнения на качество MPC 602 и я хочу попробовать заменить его на AD 8605, а он одинарный. Спасибо за ответ.
KEN Не в сети
Знаток
******
Сообщений: 857
Своих тем: 8
Рег.: 09-2021
Репутация: 39
#8
04-10-2021, 21:48

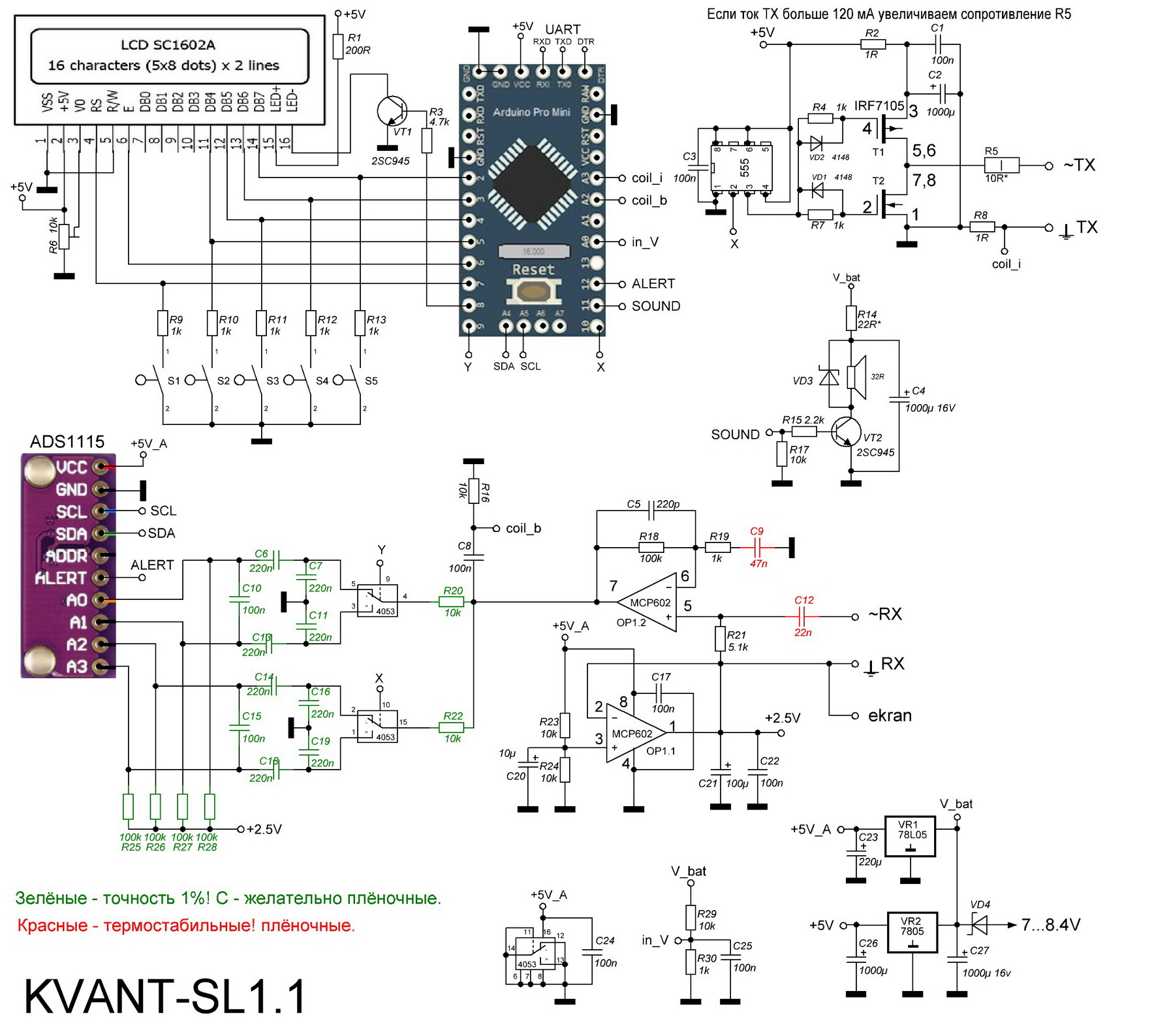

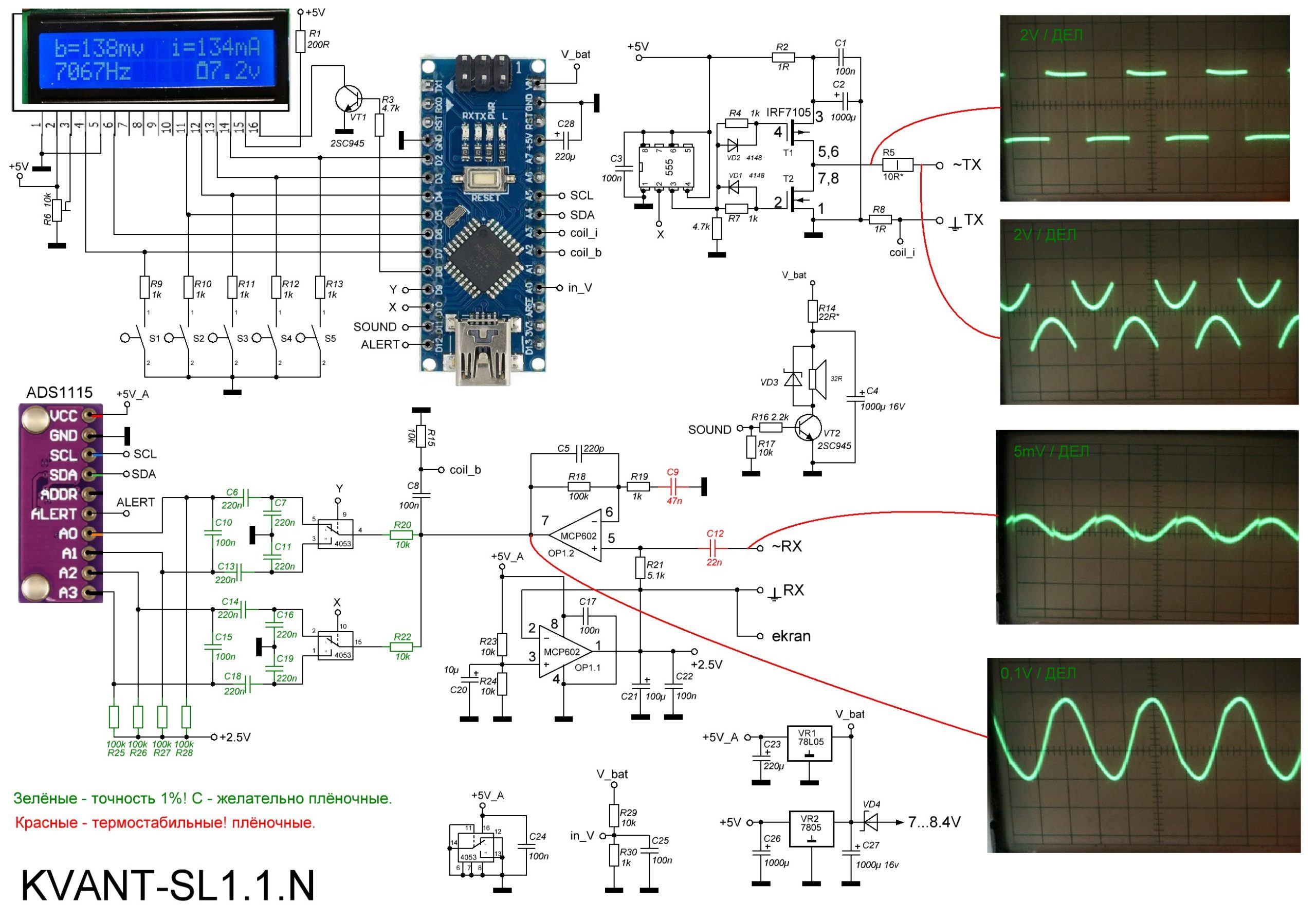

Если что - вот схемы и инструкция.

Файлы вложений Эскизы



.pdf   KVANT_SL инструкция.pdf (Размер: 458.98 KB / Загрузок: 960)
praktik_1974 Не в сети
Прохожий
**
Сообщений: 10
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#9
07-10-2021, 07:42
Дособирал макетную плату, пока без рег. тока ТХ и рег. громкости.
Все работает...)) Но вот феррит стает как то криво...
Думаю может добавить ручную настройку (корректировку) фазы на феррит...
Или я что то не так делаю?
Boltyara Не в сети
МЕСТНЫЙ
******
Сообщений: 979
Своих тем: 4
Рег.: 09-2021
Репутация: 14
#10
07-10-2021, 11:35
Я давно об этом просил... меня культурно послали.
