MD PIRAT

[Dom]

Bom)

 Ооох и насмеши-и-ил. Так меня еще никто не называл.

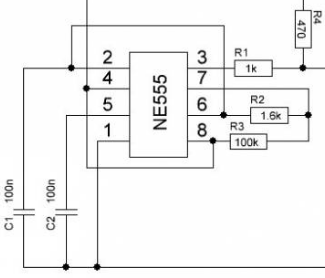

Когда будешь собирать генератор  на 555-й, то R-2 и R3, частоту и длительность импульса желательно оставить   данного  номинала. Это самый оптимальный вариант, а то в некоторых схемах эти резисторы попадаются других номиналов.

[-vlad-]

Булат, генератор на ne555 есть пару конденсаторов по 100nf их желательно пленку и не желтую китайскую керамику.

[Bryansk20172018]

Деламорто
https://www.youtube.com/watch?v=rTcpCLURfnM
https://www.youtube.com/watch?v=3F7EbrH27Nw


[Dom]

Bryansk20172018  Ну, выбросил Вадик Гук где то данное видео, и что дальше из этого? Этим он зарабатывает себе бабло. Кроме видео и покупкой у него плат или готовых изделий, другого от него ничего не дождешься. На данном форуме он забанен.

[Bryansk20172018]

откуда такие данные? у нихрома сопротивление выше значит надо мотнуть меньше витков и если мотать фехраль например, то витков надо еще меньще?

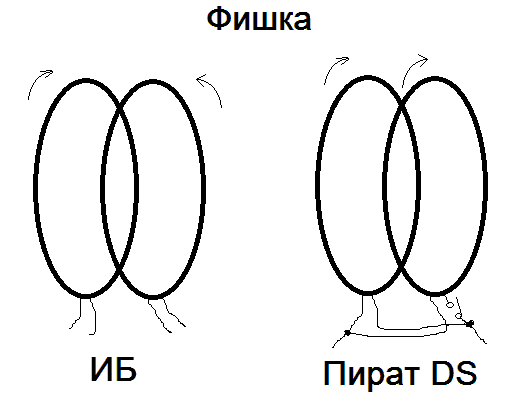

Из опыта. Фищка вот в чем. Чем больше удельное электрическое сопротивление проводника тем сильнее магнитное поле вокруг его, при одном и тоже токе потребления от источника питания.

Вы в курсе что в ускорительях частиц при намотки катушек используют ниобий-титановый провод, замоноличенный эпоксидным компаундом а не медный .

---

Bryansk20172018 Ну, выбросил Вадик Гук где то данное видео, и что дальше из этого?

Dom, по желанию, поэкспериментировать с дискриминацией, если вам нужен цветмет.

[боб]

Катушка не гудит,ток потребления (когда нет звука) всего 15 мА!

1. Катушка гудит от плохой упаковки витков и они поют в такт частоты на параметры практически не влияя.
2. Ток потребления при хорошей катушке прямо пропорционален длительности импульса накачки и для L - 374 мкГн будет порядка 34...38ма.

у меня 80 Гц,длительность 100 мксек

При хорошей катушке с такими параметрами ток не может быть 15ма, должен быть больше.
Для крупняка типа трактора частота может быть и 100Гц, а вот длительность имп, подмотав несколько витков к катушке - порядка 150мксек.

Деламорто

У нас на форуме две ветки ПИРАТа. Эта для новичков, ремонта и доводки стандартной схемы. Рацухи в https://tehnodium.ru/thread-241-page-25.html

по желанию, поэкспериментировать с дискриминацией, если вам нужен цветмет.

Потеряв значительно при этом чуйку. Для этого на сей день есть много простых приборов.

[bulat]

По питанию просадка 0,4 вольта в момент подачи импульса на катушку-не страшно? конденсатор по питанию 2200 мкФ

[bulat]

Добился индуктивности катушки 398 мкГн,на холодильник реагирует почти с метра,советских монет нет,но на сегодняшние 5 рублей немного лучше чем с вариантом на кт315 и кт361
Потребление около 40 мА,размах сигнала на катушке до 180 вольт (в прошлом варианте с транзисторами максимум 90 вольт),частота 130 Гц,длительность импульса 180 мксек
Буду тестировать в поле

[Dom]

на холодильник реагирует почти с метра

Маловато.
Для каких целей имеется намерение использовать данный прибор? Если для поиска "блох", то данная катушка подойдет, а если для поиска металлолома, то желательно делать ее большего диаметра. Я собирал Пирата на операционниках, К157УД2 и прибор на дальность обнаружения цели проверял бутафорской гранатой РГО и банкой из под пива. С 30-й катушкой, у меня прибор захватывал по воздуху гранату, с расстояния 43-45см., а пивную банку, с расстояния 54-56см.
Напряжение на ногах УД2, в параметры Диогена вписывается?

[-vlad-]

Ну да, чуть ранее есть таблица, там можно подсмотреть и квадратную катушку и на 500 в диаметре, там глубина поиска больше.
Витки придерживаться по таблице.

---

2200 мкФ

Там еще знаете, что может быть...вот этот конденсатор должен быть как можно ближе к катушке. Я просто вашу печатку толком не смотрел. Если 2200мкф находится где то сбоку на плате, то перепаяйте его как можно ближе.
И на фото вашем непонятно где впаян 2200, и по размеру очень похож на 1000мкф.

---

На фото посмотрите куда я ставлю 2200, прямо на L1. Это другая модификация и к вам она неотносится,просто лапу конденсатора в одной точке соедините: плюс по питанию, катушка и вывод(+)конденсатора.

---

И желательно минус от акума на минус 2200 подпаять, там я чуть не айс нарисовал с минусом.
