26-09-2022, 14:11
|
Усилитель из платы от ТВ Philips
|
26-09-2022, 14:51
Причем тут мостовое включение? каждая микросхема TDA8931 на канал,8931 и так мостовой усилитель
26-09-2022, 15:42
(26-09-2022, 14:51)bulat : Причем тут мостовое включение? каждая микросхема TDA8931 на канал,8931 и так мостовой усилительНе мостовой.
26-09-2022, 16:50
А какое отношение 431 имеет отношение к мостовой/немостовой?

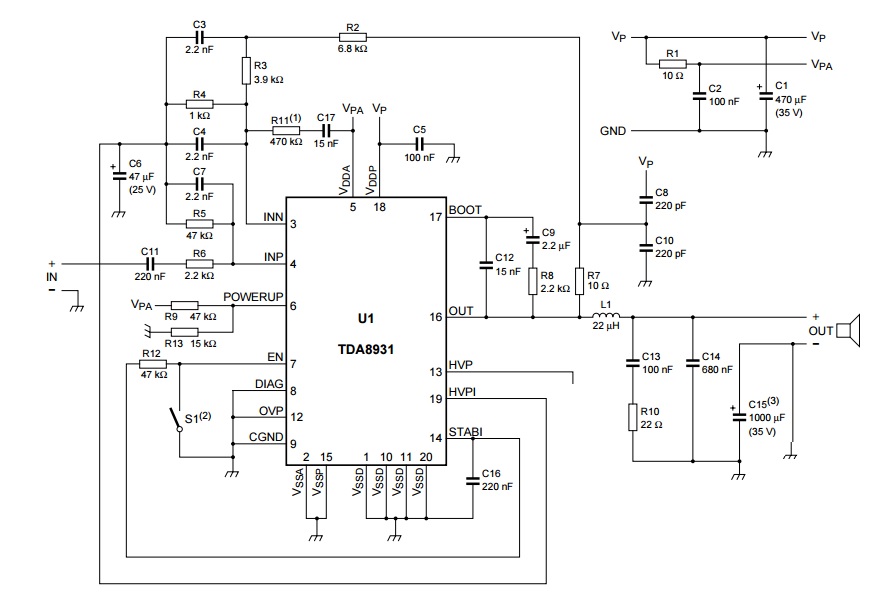

И tda8931 мостовая-нагрузка подключена к противофазным выходам,но TL431 к этому не имеет никакого отношения!!! Не мостовая схема была бы так-
26-09-2022, 18:01

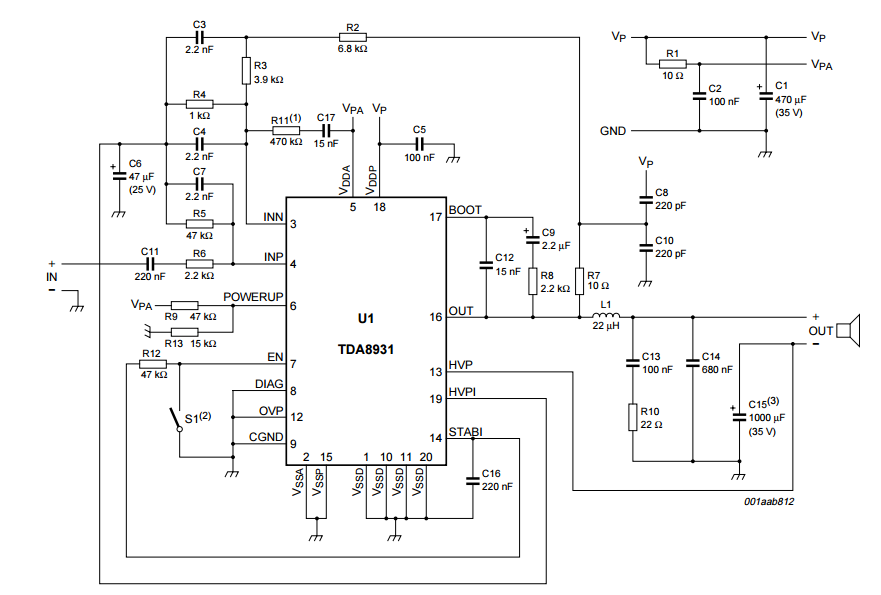

Вывод HVP- half supply voltage output for charging SE capacitor(половинное выходное напряжение питания для зарядки конденсатора SE) .
26-09-2022, 18:35
Точно,не углядел...
Да и какая разница какой это вывод,я про 431 спросил-почему в одном канале она есть,а в другом нет? Получается,мостовой схемой тут не пахнет...
26-09-2022, 19:54

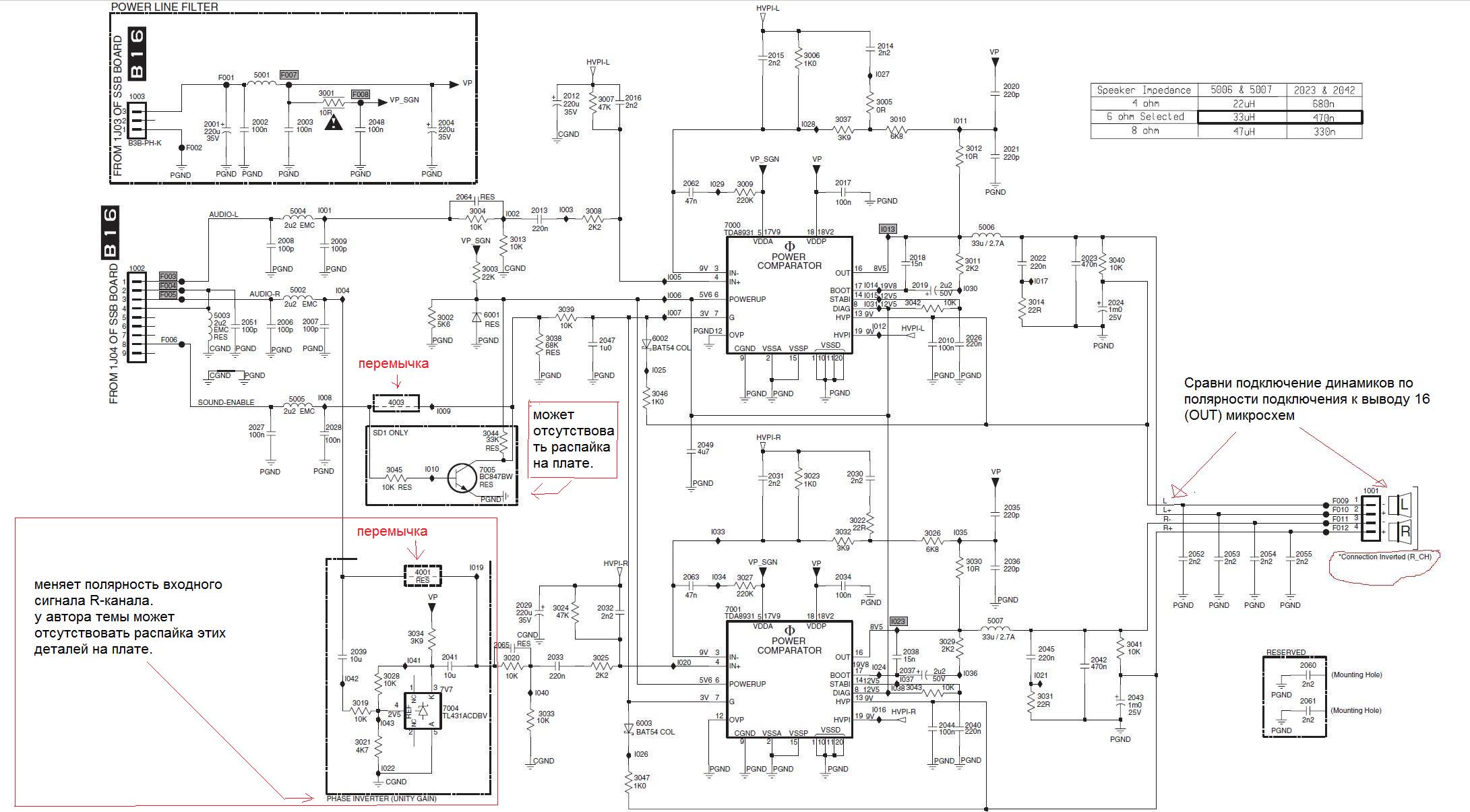

(26-09-2022, 18:35)bulat : Точно,не углядел...ответы на схеме показал.
26-09-2022, 20:02
Понятно,а то фраза "для мостового усилителя" сбила с толка
Удалось запустить?
26-09-2022, 20:25
Автор темы-DKVoron
По схеме представленой автором - плата усилителя может работать и в мостовой схеме включения(при запаяных деталях на плате). |
|
