Добрый день, товарищи!

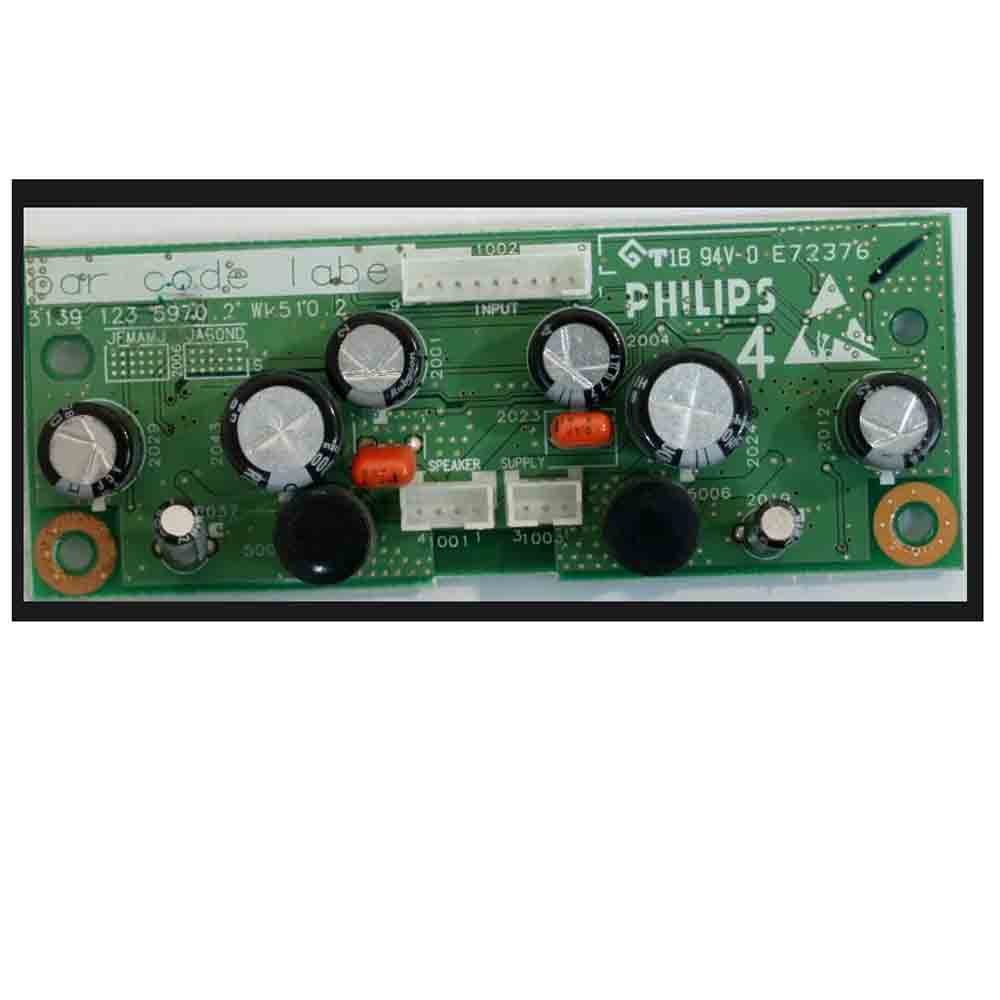

Попала в руки плата T1B 94V-0 E72376 от телевизора Philips 32PFL3321S. Очень хочется собрать на ее основе маленький усилитель с темброблоком (будет заказан из Китая) для небольших колонок от старенького домашнего кинотеатра.
Ввиду отсутствия опыта не могу понять, как корректно его подключить, чтобы он выполнял свою функцию. Куда правильно надо подать сигнал и что за линия Sound_enable?
Прошу понять, простить и пойти на встречу пытливому уму)

Sam Не в сети
Visor
*******
Сообщений: 2007
Своих тем: 29
Рег.: 08-2021
Репутация: 47
#2
25-09-2022, 18:26
Сигнал подавать на 1,2,3 клеммы. 1 и 3 левый\правый, 2- земля. А Sound_enable - возможно функция типа MUTE. Если не заработает, может спецы чего подскажут. 51
DKVoron Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 09-2022
Репутация: 0
#3
25-09-2022, 18:34
(25-09-2022, 18:26)Sam : Сигнал подавать на 1,2,3 клеммы. 1 и 3 левый\правый, 2- земля. А Sound_enable - возможно функция типа MUTE. Если не заработает, может спецы чего подскажут. 51
Попробовал, не работает. Звук подал со смарта на низкой громкости, при повышении результат тоже нулевой. Из динамика даже шипения нет. Сама плата точно рабочая, снимали с телека с дохлой матрицей. Питание подаю на 3 и 1 пины.
Sam Не в сети
Visor
*******
Сообщений: 2007
Своих тем: 29
Рег.: 08-2021
Репутация: 47
#4
25-09-2022, 18:46
(25-09-2022, 18:34)DKVoron : Питание подаю на 3 и 1 пины.
Туда не питание подавать нужно, а звук!
(25-09-2022, 18:34)DKVoron : Из динамика даже шипения нет
Значит усь не активирован. Тут подробнее нужно разбираться.
DKVoron Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 09-2022
Репутация: 0
#5
25-09-2022, 18:51
(25-09-2022, 18:46)Sam :
(25-09-2022, 18:34)DKVoron : Питание подаю на 3 и 1 пины.
Туда не питание подавать нужно, а звук!

(25-09-2022, 18:34)DKVoron : Из динамика даже шипения нет
Значит усь не активирован. Тут подробнее нужно разбираться.
Это я про другой разъем написал, который просто 3х пиновый отдельно для питания.
Вот не в Sound_enable ли дело...
bulat Не в сети
Начинающий
***
Сообщений: 173
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#6
25-09-2022, 19:05
На Sound enable надо подать 5 вольт,проверить режим работы усилителя,должен работать
И блок питания нужен мощный,ватт на 50
DKVoron Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 09-2022
Репутация: 0
#7
25-09-2022, 19:09
(25-09-2022, 19:05)bulat : На Sound enable надо подать 5 вольт,проверить режим работы усилителя,должен работать
И блок питания нужен мощный,ватт на 50
Извиняюсь за глупый вопрос. 5В+ на этот пин я подам, а минус куда?
Sam Не в сети
Visor
*******
Сообщений: 2007
Своих тем: 29
Рег.: 08-2021
Репутация: 47
#8
25-09-2022, 19:10
(25-09-2022, 19:09)DKVoron : а минус куда?
На минус. На массу, на землю. 1
bulat Не в сети
Начинающий
***
Сообщений: 173
Своих тем: 0
Рег.: 09-2021
Репутация: 2
#9
25-09-2022, 19:53

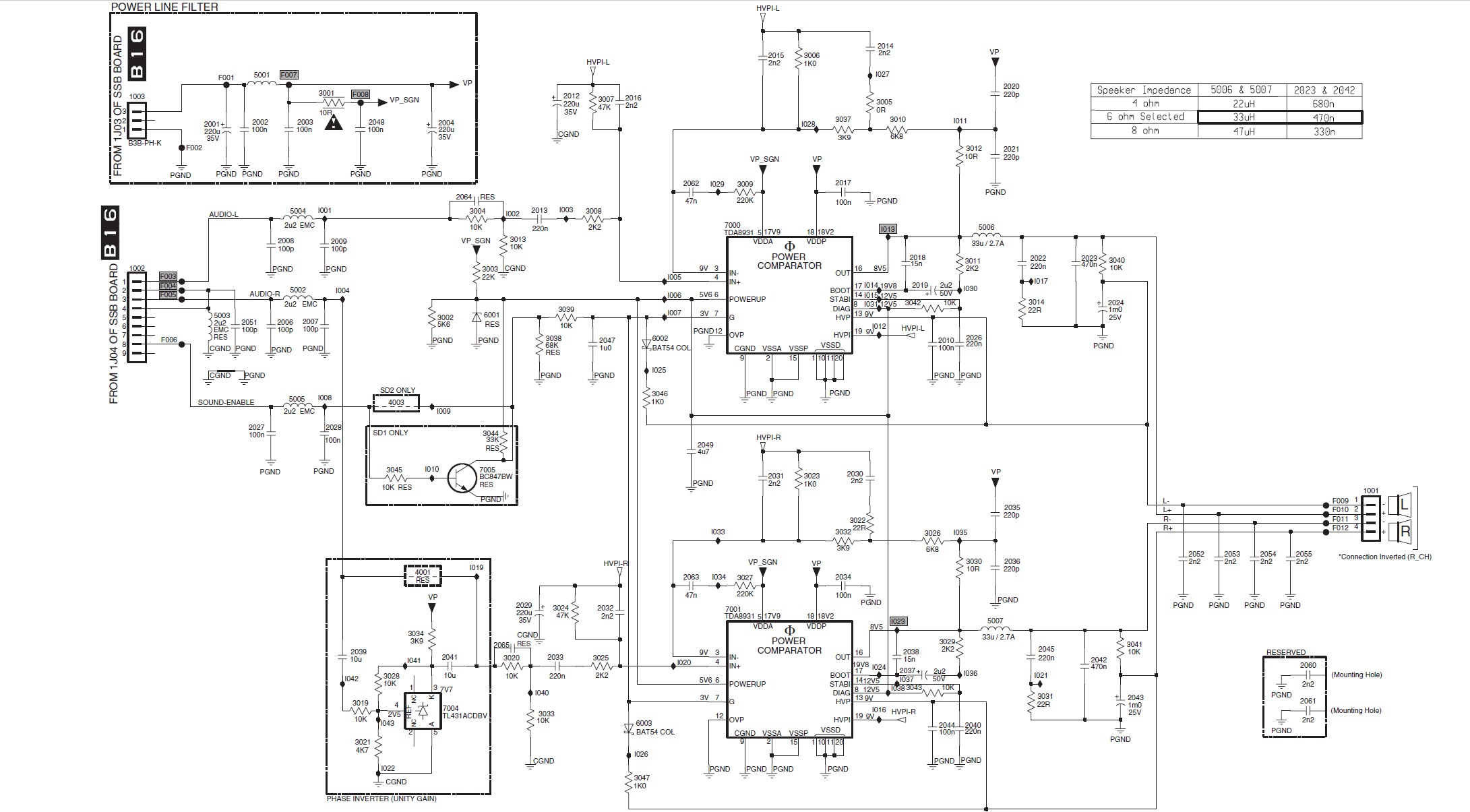

Смторю на схему и не сразу вьехал-на TL431 предварительный усилитель?почему только на одном канале,на втором его нет?
DKVoron Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 1
Рег.: 09-2022
Репутация: 0
#10
25-09-2022, 20:03
(25-09-2022, 19:10)Sam :
(25-09-2022, 19:09)DKVoron : а минус куда?
На минус. На массу, на землю. 1
Включился и даже порадовал немного, но звук очень тихий, даже при максимальной громкости с телефона.
