Квант ARM

[KEN]

какие то критические изменения намечаются в принципиалке?

Вроде никаких, может резистор 3...10 Ом на выходе ТХ, думаю сделать вариант прошивки с меандром.

[-vlad-]

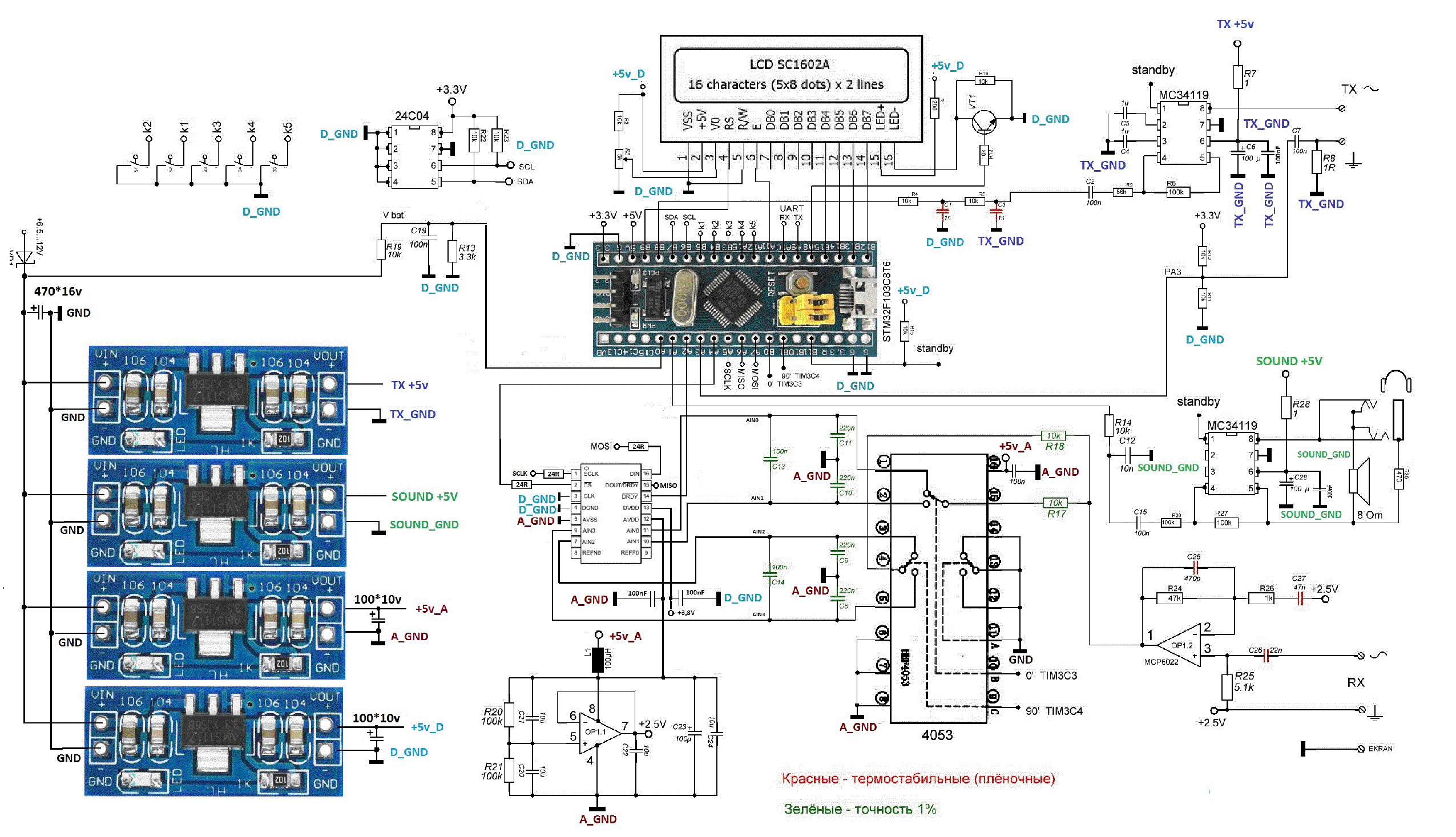

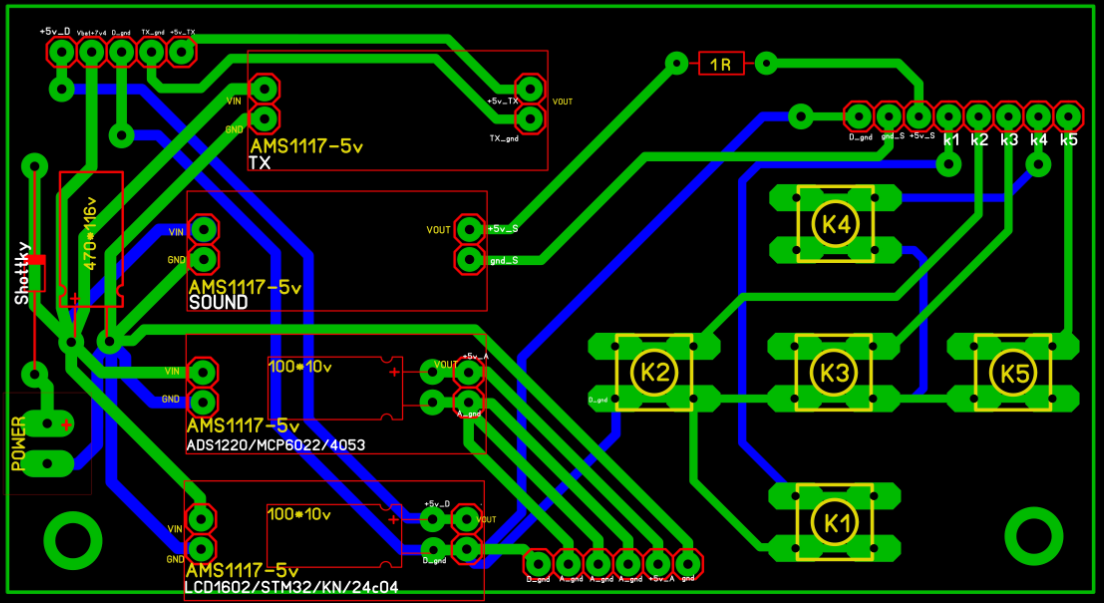

Я добавил на печатку себе еще один модуль(ams1117-5v), чисто на (аналог питание AЦП , 4053 и МСР6022).
Модуль ТХ.
Модуль цифра.
Модуль звук.

Все четыре модуля свел к  конденсатору 470×16v и 7,4 вольта.

[-vlad-]

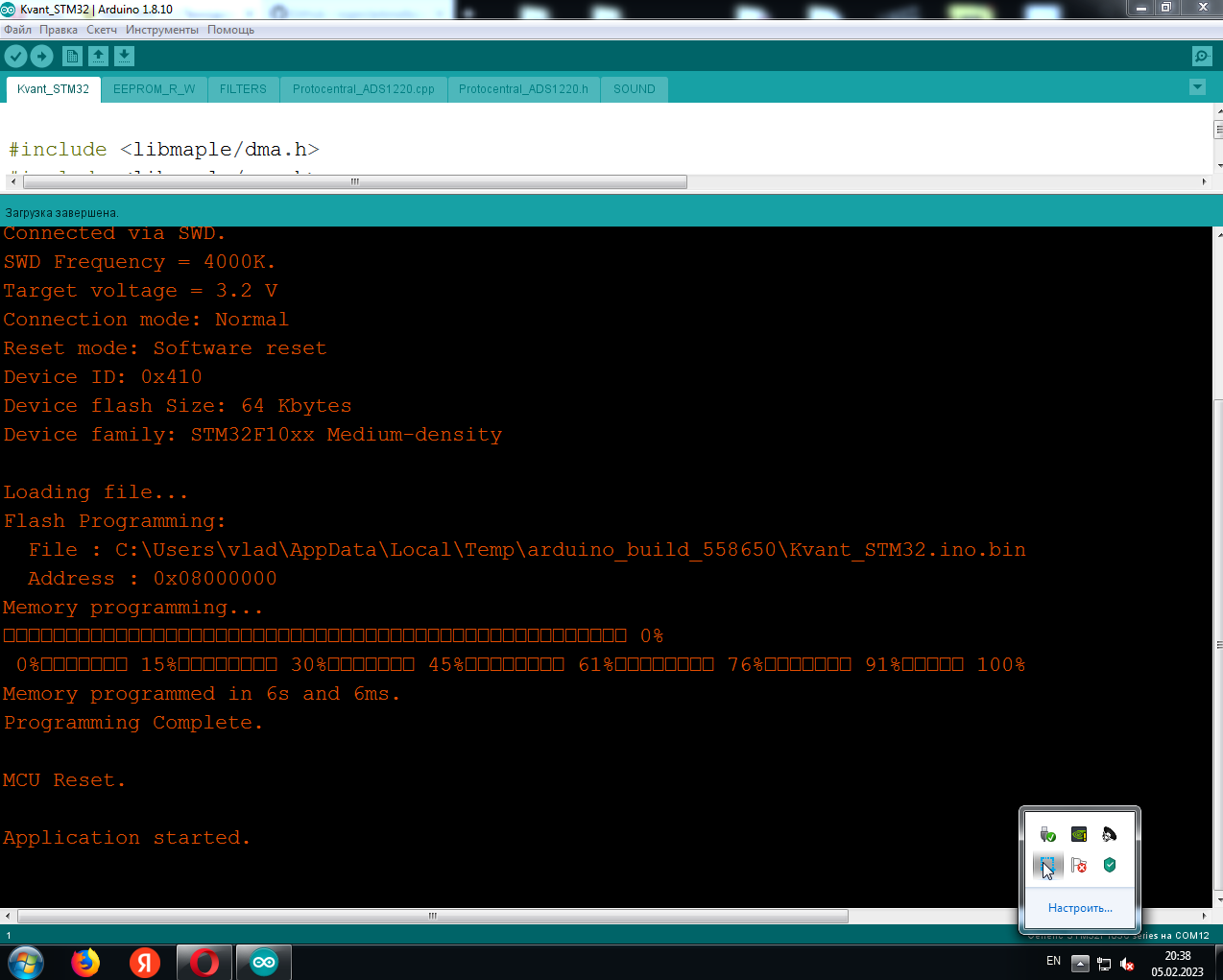

Я через  st-link v2 залил скетч.

[-vlad-]

KEN, Подскажите, mcp 602 справится, или искать 6022? Полоса пропускания у первой 2.8МГц, а у 6022 - 10МГц.

[KEN]

mcp 602 справится

Без проблем.

[-vlad-]

KEN, Спасиб, сегодня вечером наверное буду запускать плату уже.

[-vlad-]

Блин, раза 3 скетч перезаливал. Запускается. Музыка играет при включении. Звук кнопок есть. Отклик в динамике есть если потрогать пальцем RX контакты.

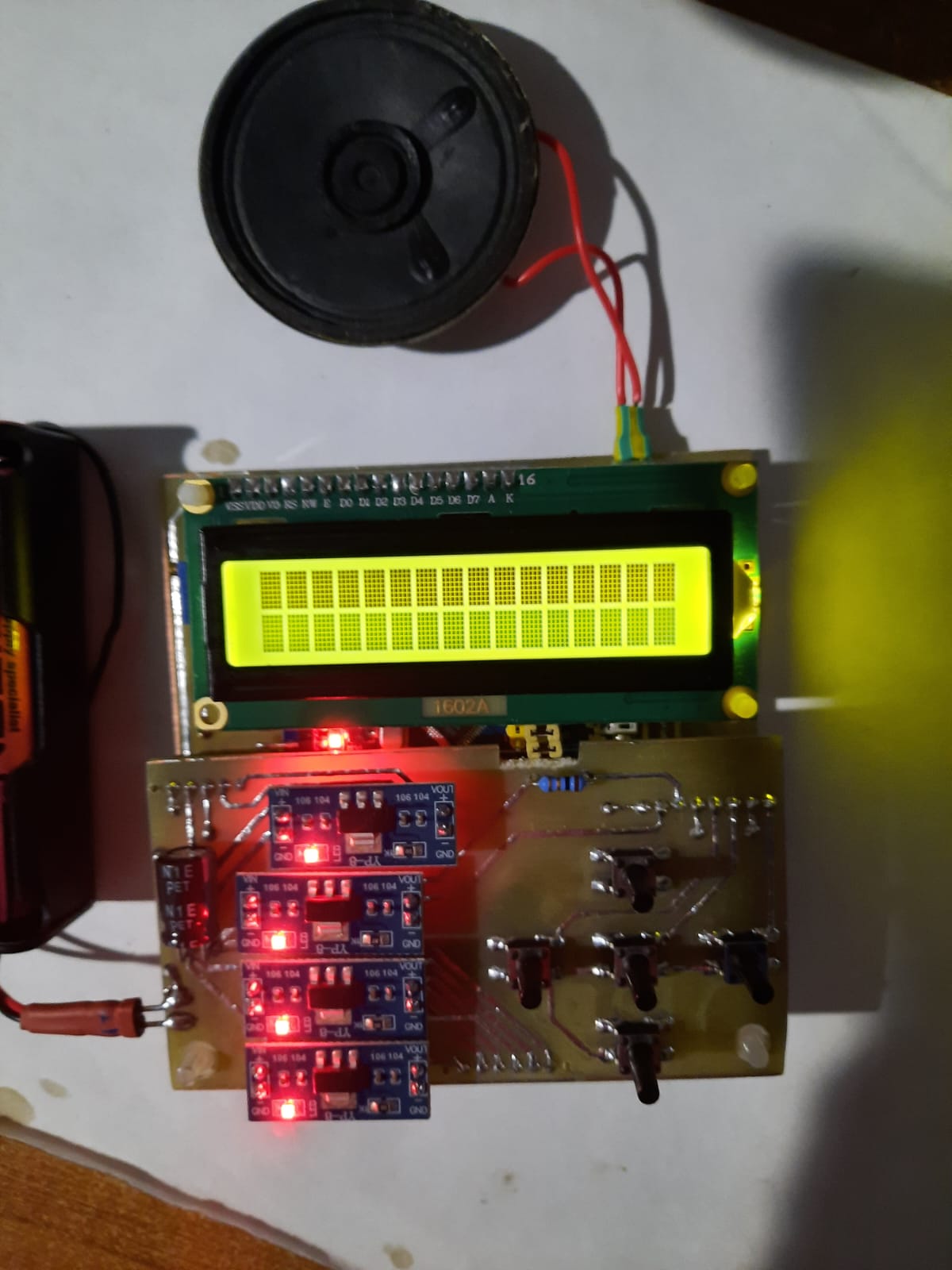

Но кубики на экране...сейчас обвязку 1602 экрана на плате проверю еще раз, но все верно . Экран на другой менял, так же кубики.
Может я не тот скетч заливаю, а какой самый последний?

---

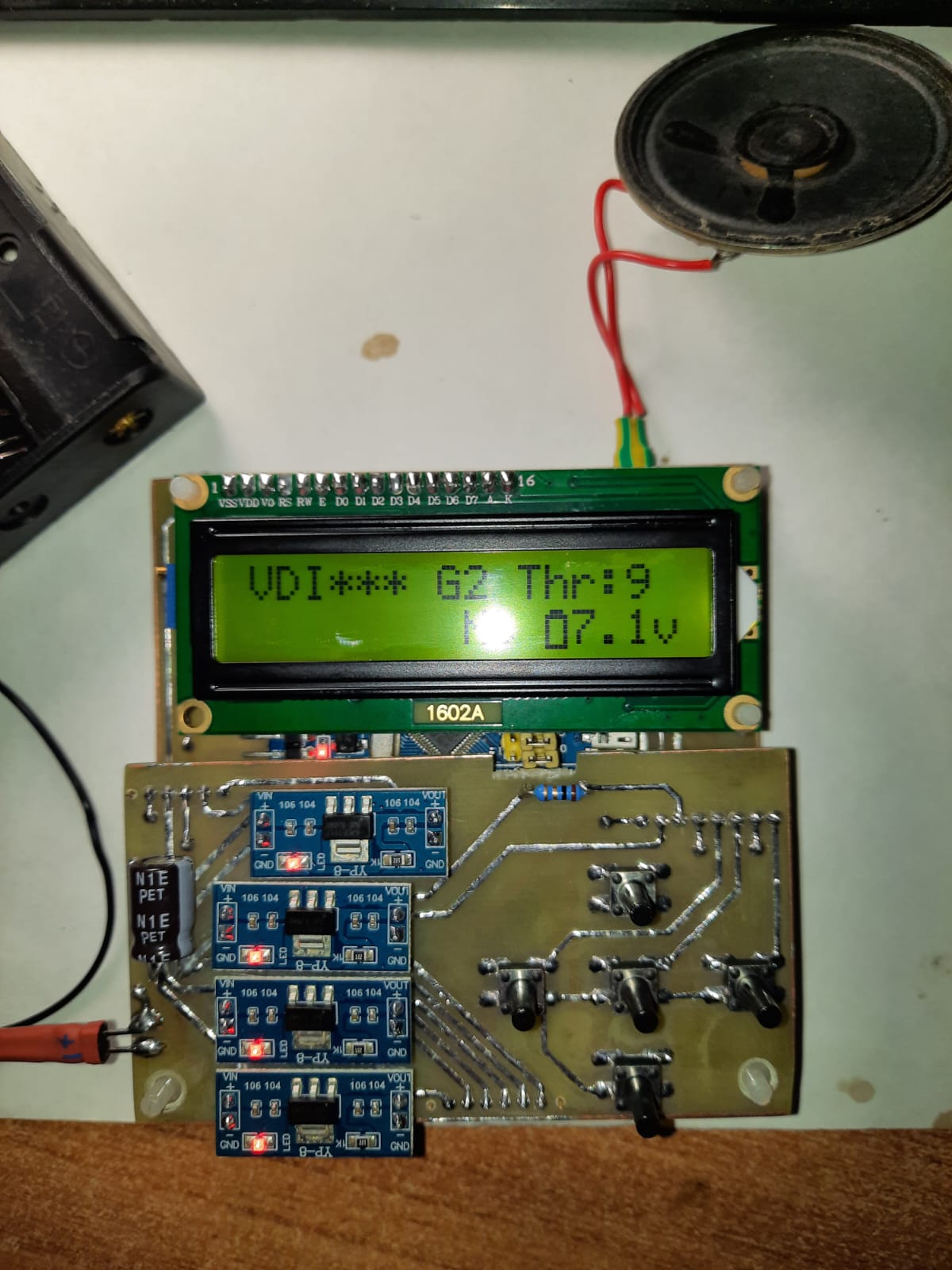

Разобрался, я видать старый скетч из шапки заливал. А сейчас попробовал v1.3 залить и все заработало.
Вникаю в меню.

[KEN]

старый скетч из шапки заливал. А сейчас попробовал v1.3 залить и все заработало.

Ну да, там был баг с выводом А11, видимо о при заливке скетча через ST-LINK пин не инициализируется, надо выключать Serial.

Кнопки конечно немного не правильно расположены, некоторые пункты меню привязаны к расположенным в ряд кнопкам.

[-vlad-]

Кнопки

Ну я вот так сделал, вроде как удобно листать вверх и вниз, а центр что то типа (ОК).

[-vlad-]

Там с разных стабов АЦП по земле и сегодня катушку подпаяю и поиграюсь в квартире. Но меню замудреное.

---

А куда правильнее будет посадить экран катушки на GND на конденсатор (470*16v) или на GND_A (100*10v) ну после стаба?
