Блин , вроде по инструкции делаю резоанс настройку и прописую датчик.
 А в работе медную ссср 3 коп в минус vdi показует(-48), а должно в плюс...
Что то я не то делаю наверное.
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#132
10-02-2023, 13:20

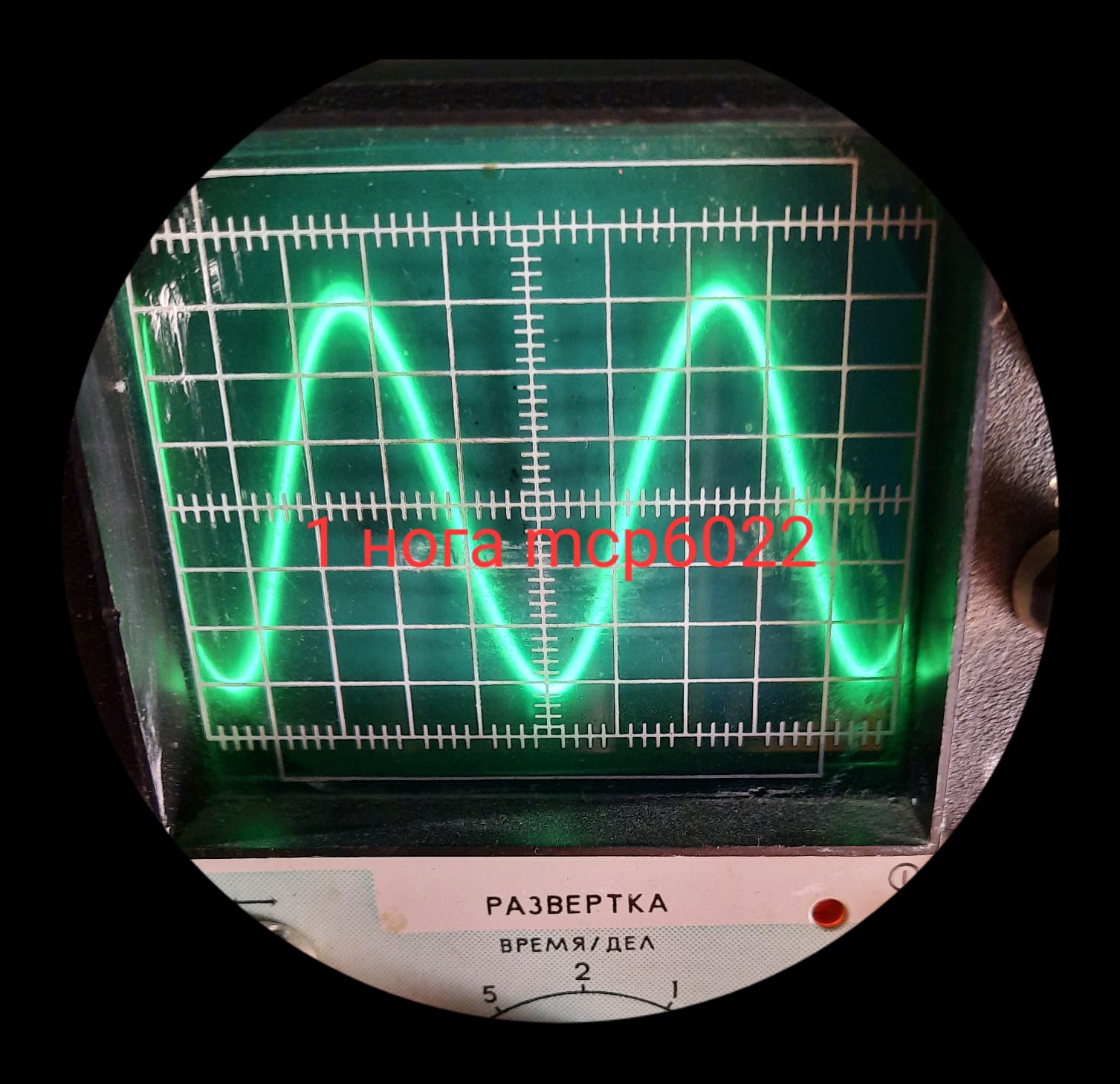

TX и RX

Файлы вложений Эскизы

Boltyara Не в сети
МЕСТНЫЙ
*******
Сообщений: 1102
Своих тем: 4
Рег.: 09-2021
Репутация: 15
#133
10-02-2023, 13:23
В зависимости от частоты передатчика и года выпуска пятак СССР даёт вди около +50. Перепутаны входы на ADS... Экран датчика я бы приземлил на ввод питалова.
....либо перепутаны упр. сигналы TIM3C (фазокрут кверх ногами)....
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#134
10-02-2023, 14:09
Сейчас перепроверю lay-ку. Все может быть. У Кена модуль ацп 1220, а я то на голую ads дорожки рисовал. Вроде с datas сверял. Спасибо перепроверю.
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#135
10-02-2023, 14:39
(10-02-2023, 08:49)-vlad- : Но меню замудреное. 1
Я так вижу)), делал прибор под себя, мне так понятно. Потом подумал - чё его держать для себя, может кому пригодиться.
(10-02-2023, 12:11)-vlad- : А в работе медную ссср 3 коп в минус vdi показует(-48), а должно в плюс...
Тоже не пойму что не так, у меня два датчика от Аси и от Квазара, и оба становиться с первого раза, ещё на копе пробовал другой датчик 12кГц от Квазара камрада - стал как родной, не хотел отдавать)))
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#136
10-02-2023, 14:39
Перепроверил, все четко. Залью я скетч ещё раз, чем черт не шутит, может глюкнуло чего?
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#137
10-02-2023, 14:41
(10-02-2023, 13:20)-vlad- : TX и RX
Чистые синусоиды, как и должно быть.
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#138
10-02-2023, 14:43
Я вчера лазил в настройках, может чего и сбил там...есть пару окон там для меня темный лес. Так что перезалью скетч, как говорится - к заводским настройкам верну.
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#139
10-02-2023, 14:43
(10-02-2023, 14:39)-vlad- : Перепроверил, все четко.
При первом приближении феррита какое значение? Лучше конечно видео по отстройки феррита, тогда я смогу понять в чём дело.
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#140
10-02-2023, 14:45
KEN,
(10-02-2023, 14:43)KEN : видео
Я так же думал снять процесс настройки и показать вам. Чуть попозже сниму.
