#191
12-02-2023, 11:15
(12-02-2023, 00:09)KEN : прошивка
Не, Кен, что то не то пошло. После v1.4 даже вернуться на v1.3 не получается.
При включении (с зажимом левой кнопки) на экране верхний ряд кубиков и все. Даже без зажиа левой кнопки, сразу кубики.
При возрате на v1.3 так же уже кубики.
Какойто жесткий был reset.
(12-02-2023, 00:09)KEN : "EEPROM Reset"
Какие то манипуляции с 2 желтыми перемычками на stm надо было делать или как при обычной прошивке?
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#192
12-02-2023, 12:34
(12-02-2023, 11:15)-vlad- : Какие то манипуляции с 2 желтыми перемычками на stm надо было делать или как при обычной прошивке?
Я прошиваю через сериал, и там всегда надо перемычки дёргать, а как там через стлинк я не знаю.
По всем признакам у вас нет связи с ЕЕРROM , может контакты, питание, или сама микросхема.

Вечером дома ещё раз залью 1.4 , вчера работала.

Как вариант попробуйте в скетче изменить два значения например на 114.
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#193
12-02-2023, 12:56
Питание в норме везде проверил, с контактами все хорошо.
Если глюкнула 24с04 то кубики будут в пол-накала на экране?
Сейчас ее перепаяю на другую.
(12-02-2023, 12:34)KEN : на 114
попробую.
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#194
12-02-2023, 13:16
(12-02-2023, 12:56)-vlad- : то кубики будут в пол-накала на экране?
Да.
А если с зажатой левой кнопкой, тоже в пол накала кубики? или появляется режим сброса?
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#195
12-02-2023, 13:26
В пол-накала (без подсветки). Что при зажатой, что не нажимая.
(12-02-2023, 12:34)KEN : на 114
Нет, 114 так же.
Есть под рукой скетч, для проверки ардуино(стм) и жк экрана? Пока без eeprom.
STM-ка поддается прошивке, раз 5 уже менял скетчи.
(12-02-2023, 13:16)KEN : режим сброса?
нет
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#196
12-02-2023, 13:47
(12-02-2023, 13:26)-vlad- : Есть под рукой скетч, для проверки ардуино(стм) и жк экрана?
Сейчас что-то попробую слепить, просто я на работе...
Сообщение об успешной заливке кода есть?
А все перемычки на STM в правильном положении?
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#197
12-02-2023, 13:58
(12-02-2023, 13:47)KEN : просто я на работе...
Конечно работайте, вечером продолжим.
(12-02-2023, 13:47)KEN : Сообщение об успешной заливке кода есть?

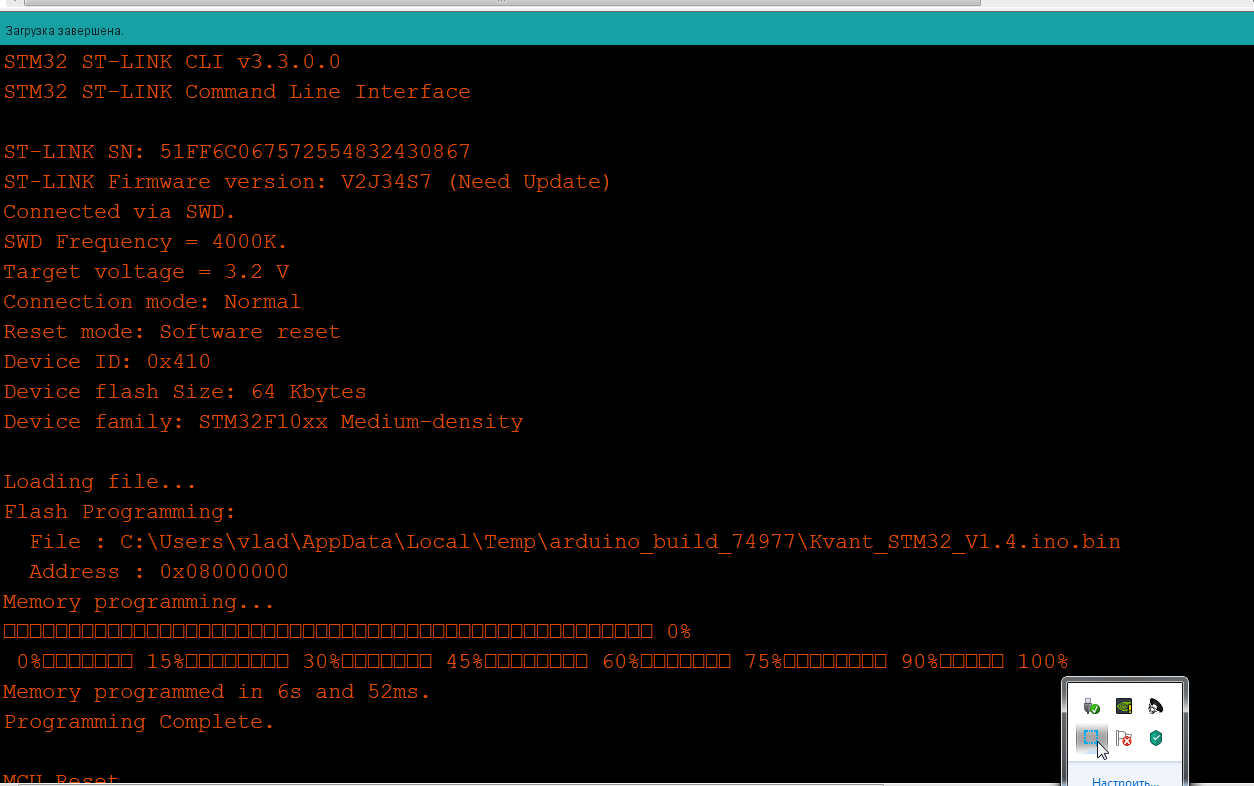

Сейчас скрин сделаю по v1.4
(12-02-2023, 13:47)KEN : перемычки на STM
да.

Сейчас ещё раз 1.4 залью.

Файлы вложений Эскизы

KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#198
12-02-2023, 14:02
Если с 1.4 зажать кнопку и будет режим сброса, значит точно EEPROM. Она БУ? у меня например из какого-то телика выпаяна.
-vlad- Не в сети
Местный
*********
Сообщений: 3968
Своих тем: 10
Рег.: 10-2021
Репутация: 57
#199
12-02-2023, 14:10
Нет, режима сброса я не вижу:
Зажимаю кнопку, подаю питание, отпускаю кнопку - верхний ряд кубиков.
Или.
Подаю питание - верхний ряд кубиков.

Одно и тоже. А как должен выглядить режим сброса?
KEN Не в сети
Знаток
******
Сообщений: 890
Своих тем: 8
Рег.: 09-2021
Репутация: 41
#200
12-02-2023, 14:13
(12-02-2023, 14:10)-vlad- : Зажимаю кнопку, подаю питание, отпускаю кнопку
Надо держать кнопку пока не появится надпись EEPROM reset
