Зря провода отрезали, зря...надо было зарисовать на бумаге, куда что шло. Было бы проще, сначала продублировать кнопки или что там еще,а потом избавиться от всей ненужной механики .
А теперь думай: где вывод на динамик, где переключатель ам-фм, где 12v, где антена?
Сообщений: 306
Своих тем: 4
Рег.: 03-2022
Репутация:
35
Да это "велосипед", там и проводов тех. Я похожие пораспаивал, потому что модуль поставил и забыл, но если есть желание попробовать, то почему бы и нет

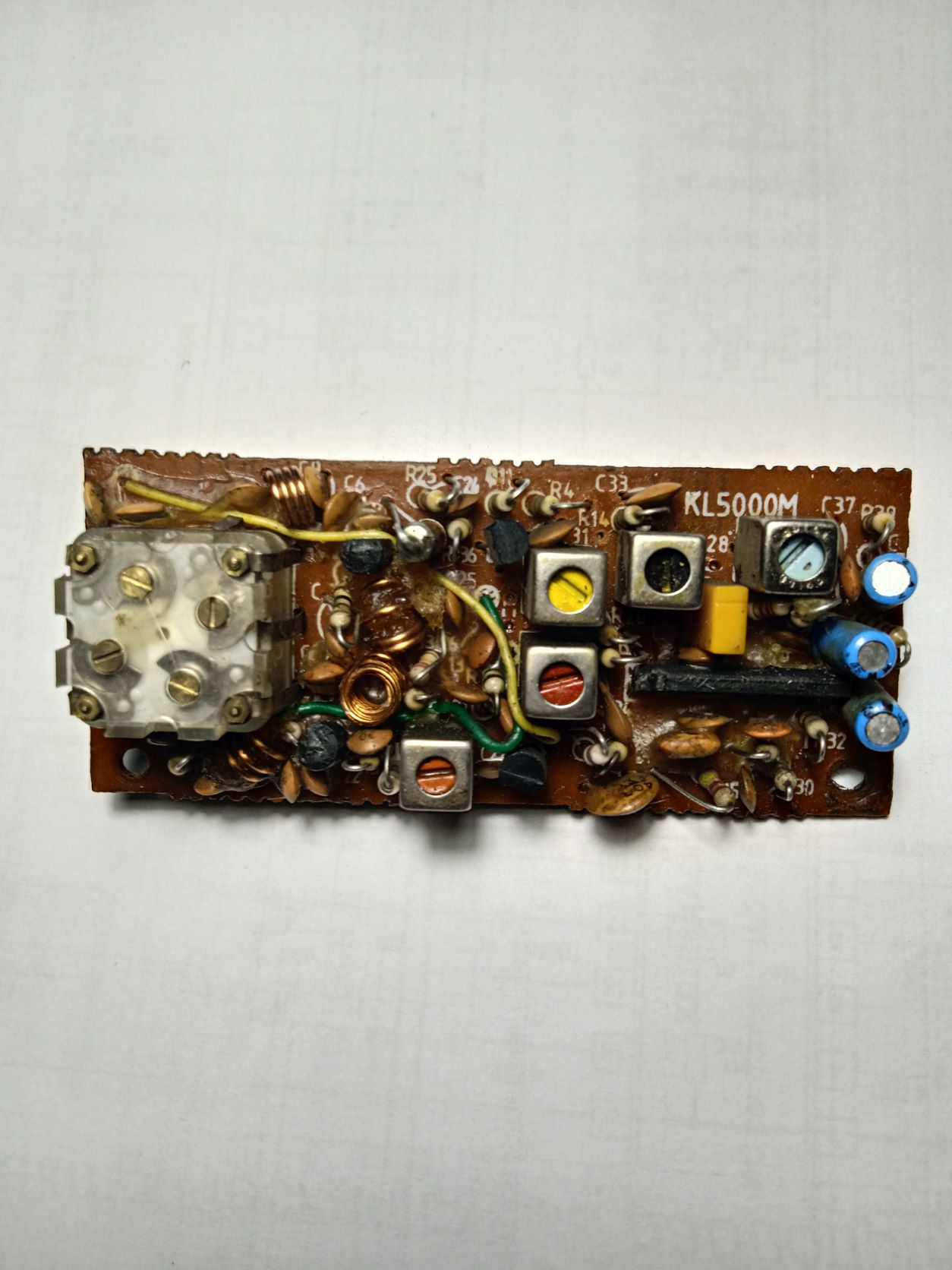

Плата радио отдельная, а предварительный и оконечник на другой плате справа которая, да можно по микре глянуть + и на динамик
Кнопка на радио/кассета вроде когда не замкнутый радио работает, хотя это от лентопротяги зависит
Сообщений: 1480
Своих тем: 5
Рег.: 10-2021
Репутация:
37
Там еще хитрый контакт должен быть и он связан с механикой(выброс касеты) , когда касеты нет - радио играет. Надо понять, какая группа контактов включала радио?

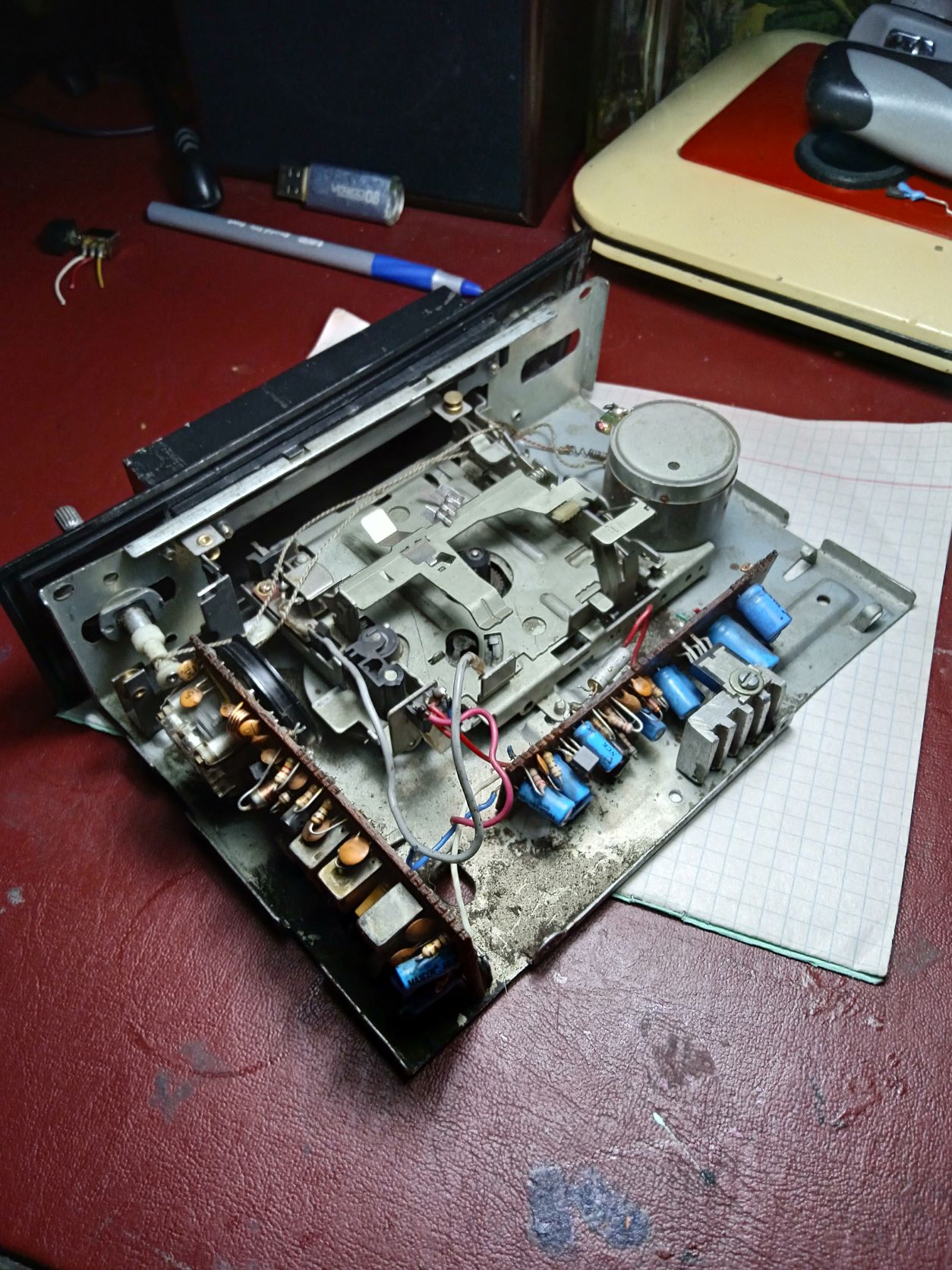

Как я понял, там 2 платы? Скажем так: радио и другая стерео или моно усилитель.
Если от усилка избавиться, то можно на алике заказать усилитель на лампах(декор-ретро радио) сделать.
Сообщений: 306
Своих тем: 4
Рег.: 03-2022
Репутация:
35
Думаю не резали провода, а досталась она уже такая. По ссылке книжка, там как раз такие простенькие и описаны
Сообщений: 1480
Своих тем: 5
Рег.: 10-2021
Репутация:
37
Но платку радио фм, думаю можно проверить без усилителя...на выход просто наушний подцепить.
Сообщений: 306
Своих тем: 4
Рег.: 03-2022
Репутация:
35
Можно и так с наушником, только вращать медленно настройку - колесо на кпе, но при условии, что микра живая
Сообщений: 4
Своих тем: 1
Рег.: 02-2023
Репутация:
0

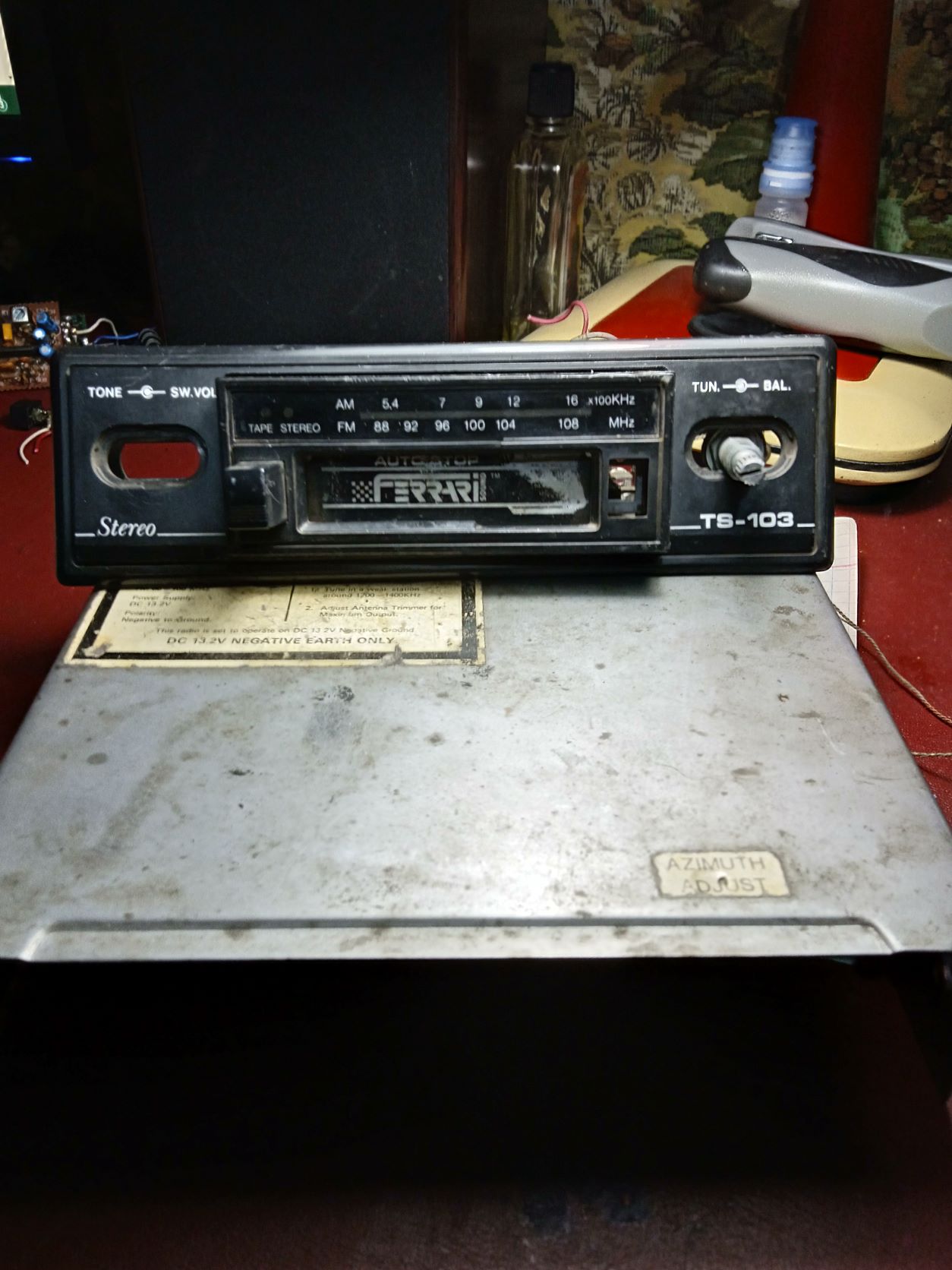

Благодарю за поддержку и советы. Действительно аппарат мне достался в разобранном виде и действительно я в нем ни чего не резал и не отрывал.
Alik, отдельное тебе спасибо за ссылочку. Посмотрел данный файл, почитал честно сказать схожего на данную плату я ни чего не увидел т. к. микросхема у него значится такая: BA4234L и остается ее проверить, вот только как правильно ее проверить?
Сообщений: 306
Своих тем: 4
Рег.: 03-2022
Репутация:
35

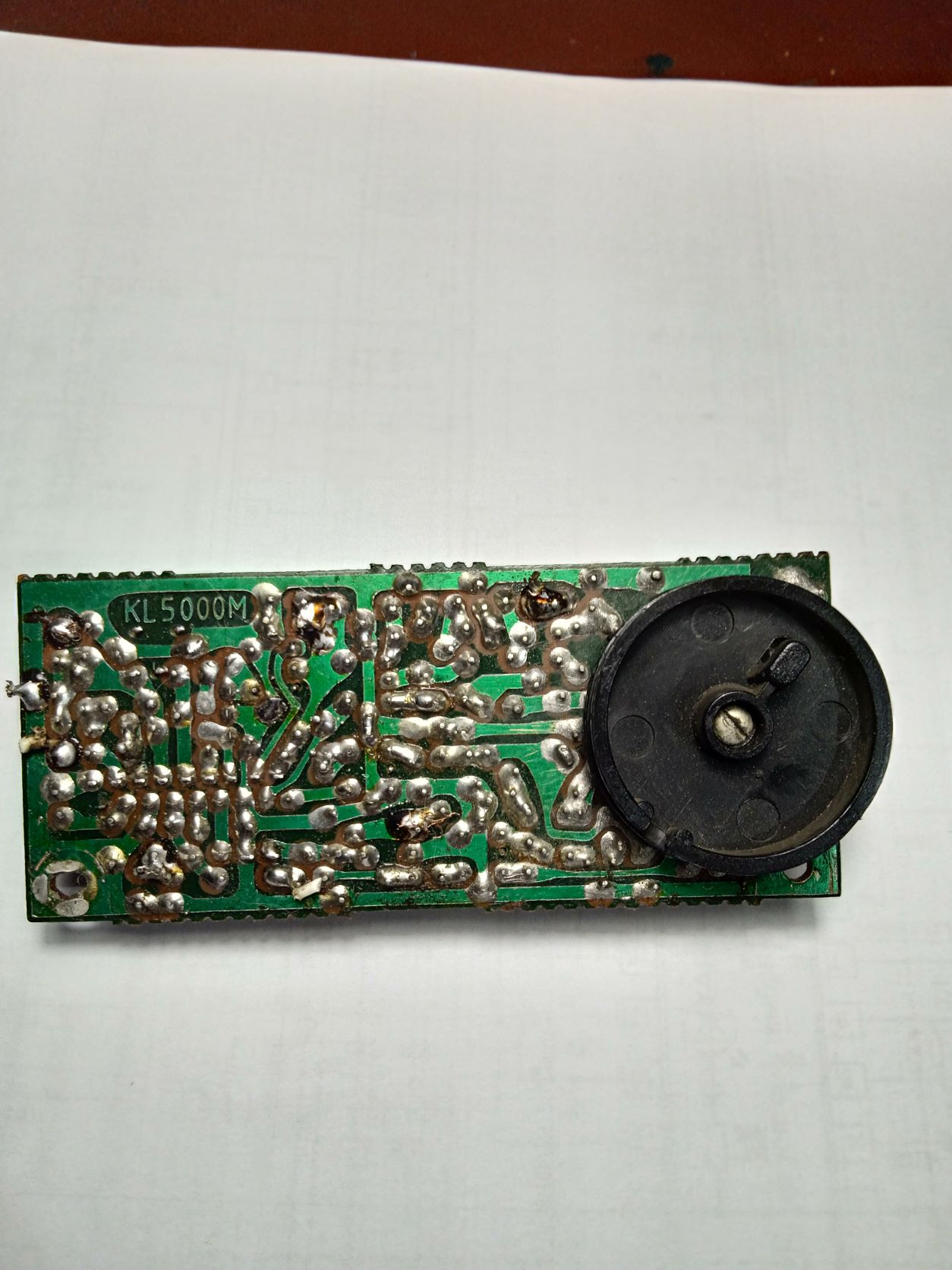

Качаете даташит на микросхему, смотрите подключение и пробуете. Посмотрите внимательно на плату, там явно будет видно, где были припаяны провода, короче сравнивайте, а в книжке указан алгоритм проверки и ремонта
