PI-ARM

[P Vladimir]

очень понравилось, жаль что такие ....

китайцы прочитают и начнут "штамповать "

[-vlad-]

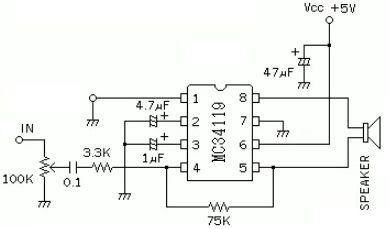

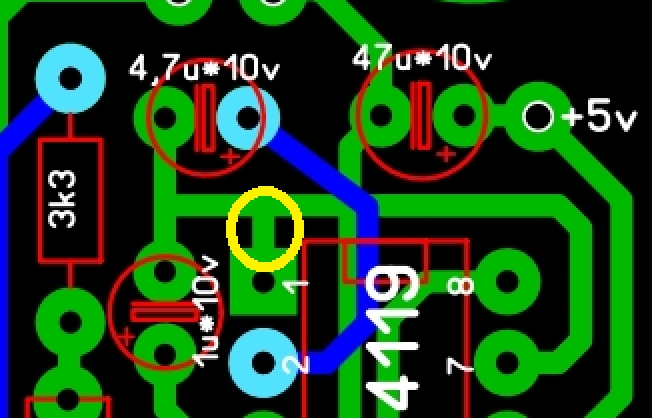

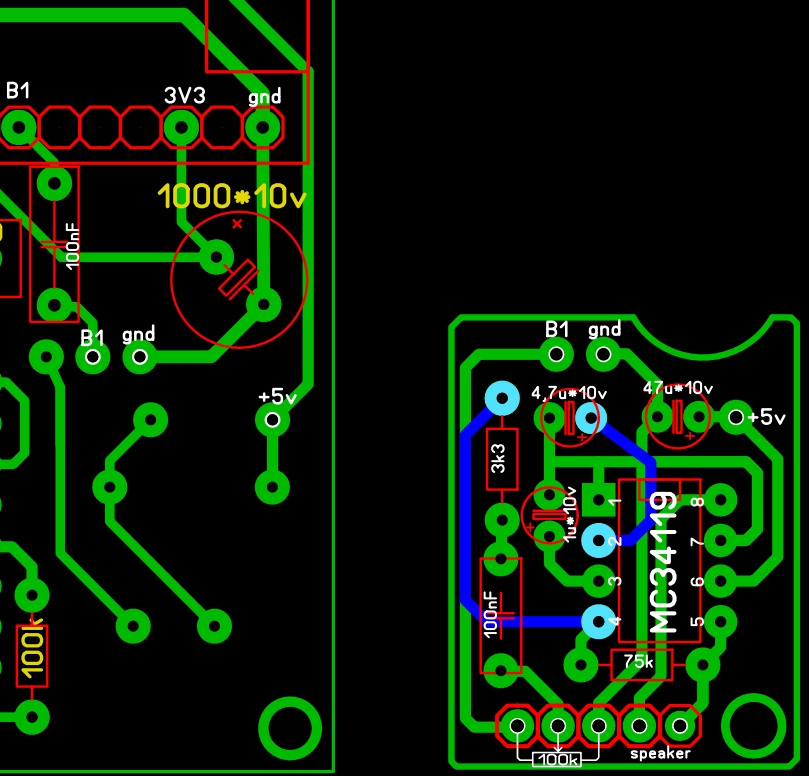

Блин, как мне этот звук ненравится..сделаю маленькую платку на mc34119. С первой ножки 34119 (на минус) оставил кусок дорожки, что бы резануть её( на тот случай, если автор когда то сделает управление).
Что бы рабочую плату не портить, просто выпаю несколько деталей (резистор 3к9, BC547,конденсатор 100nF и клемник на динамик).
И через три штыря (b1,gnd,+5v) этот модуль подпаяю. На место 3к9 запаяю 100nF.
По идее, должно заработать.

[боб]

сделаю маленькую платку на mc34119

Год назад была попытка изучить программирование stm, сделай еще одну. Есть и простая задача - от полезного сигнала запустить внутренний ген. А там и частоту менять простым покажется.

[KEN]

Год назад была попытка изучить программирование stm, сделай еще одну.

Поморгать светодиодом это одно, а настроить нужный таймер на генерацию частоты, это надо знать архитектуру, что к какой ноге привязано и в какие регистры что писать.
Если разберётесь с кодом то можете тупо вдернуть из Кванта, но там вообще ШИМ через DMA, а это "тёмный лес", но зато не только частотой но и громкостью можно управлять.

---

сделаю маленькую платку на mc34119.

Звук это не улучшит, может если добавить ещё RC фильтр, он смягчит тон.

[-vlad-]

Кен, спасибо, но я вчера блочек уже траванул в перекиси. Теперь если добавлять конденсаторы, то только навесным монтажем.

---

Поиграюсь с этим блочком, громкость если устроит,то  оставлю. Можно еще один спаять модуль уже с ГУН. Должно прикольно получиться.

[gal]

этот  будет громко PAM8610
https://www.aliexpress.com/item/1005005235467804.html?

Код:

tone(zummer,252,80);

попробуйте 80 поменять на 180

[-vlad-]

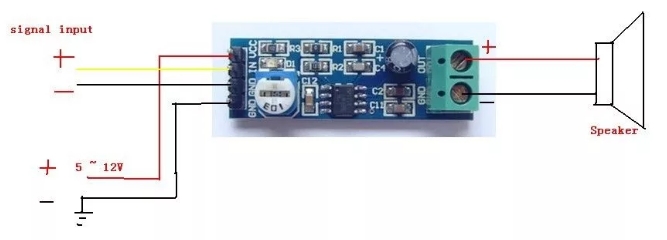

Gal , я вчера весь вечер мучался с усилком на lm386 отладочная платка, но он фонит...какие только фильтра я не пробовал. Потом психанул и нарисовал на 34119,как бы вариант проверен. Сейчас еще пару деталей допаяю,скупаюсь в спирте  и буду пробовать.
В скетче я пока ни чего не менял,спасибо.

[gal]

Для проверки самой громкости используйте эту программу

Код:

#include "Tone.h"

void setup() {
}

void loop() {
  tone(PB1, 288);
  delay(1000);
  noTone(PB1);
  delay(1000);
}

[gal]

Эта программа и эта схема , ножку #3 к резистору 3k9,
А. через конденсатор 1uF
В. без него


[-vlad-]

Оставлю пока модуль LM386 и если через транзистор(база открывает переход)все равно фонит(примерно - звук работающего генератора  (примерно)300Гц смешивается со звуком отклика прибора)) . Ладно, фиг на него пока.
Мне сейчас 34119 интересен.
