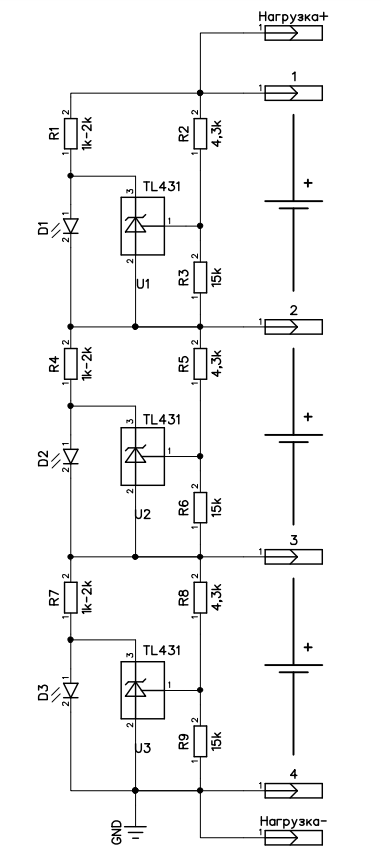

Еще вопрос, хочу собрать простую индикацию разряда для 3х18650, нашел схему на ТЛ431, написано можно так ее соединять "этажами", заработает?

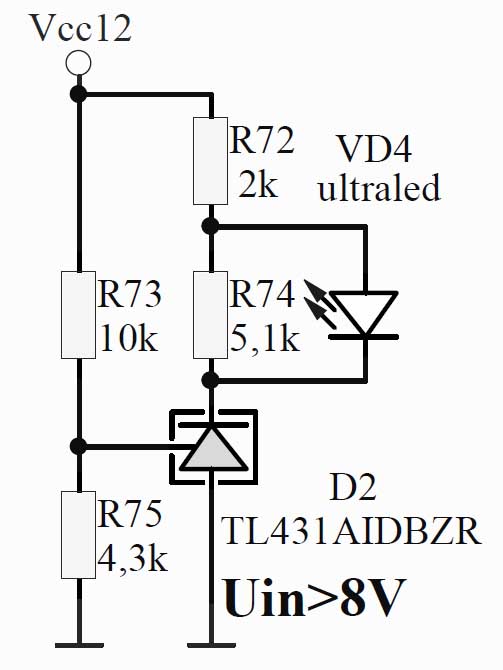

Написано загорается светодиод при 3,2в при этих номиналах. На 4,3ком резисторов у меня нет, поставлю 4,7ком, при таком номинале должно напряжение срабатывания немного повыситься?

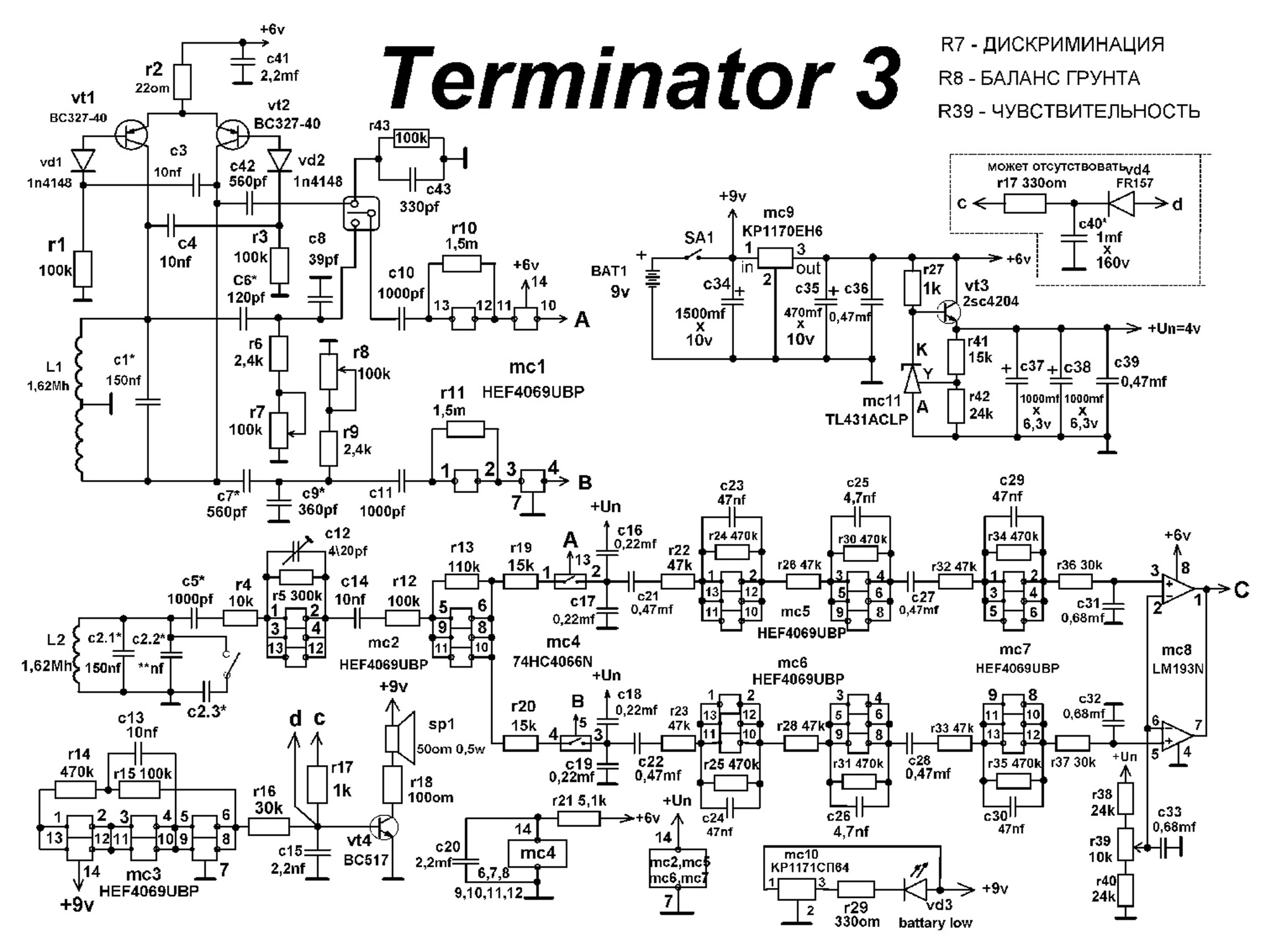

А на что влияет мега омный резистор с выхода компаратора на + вход? Вроде читал если ничего не путаю на шумы влияет, есть ли смысл в обычной тройке ставить? Просто сравнивал схемы, увидел. Ещё с выхода компаратора кондер на землю и резистор на плюс питания есть в других терминаторах.
И еще вопросы)
Какой то сигнал если смотреть осциллом на входе компаратора должен быть?

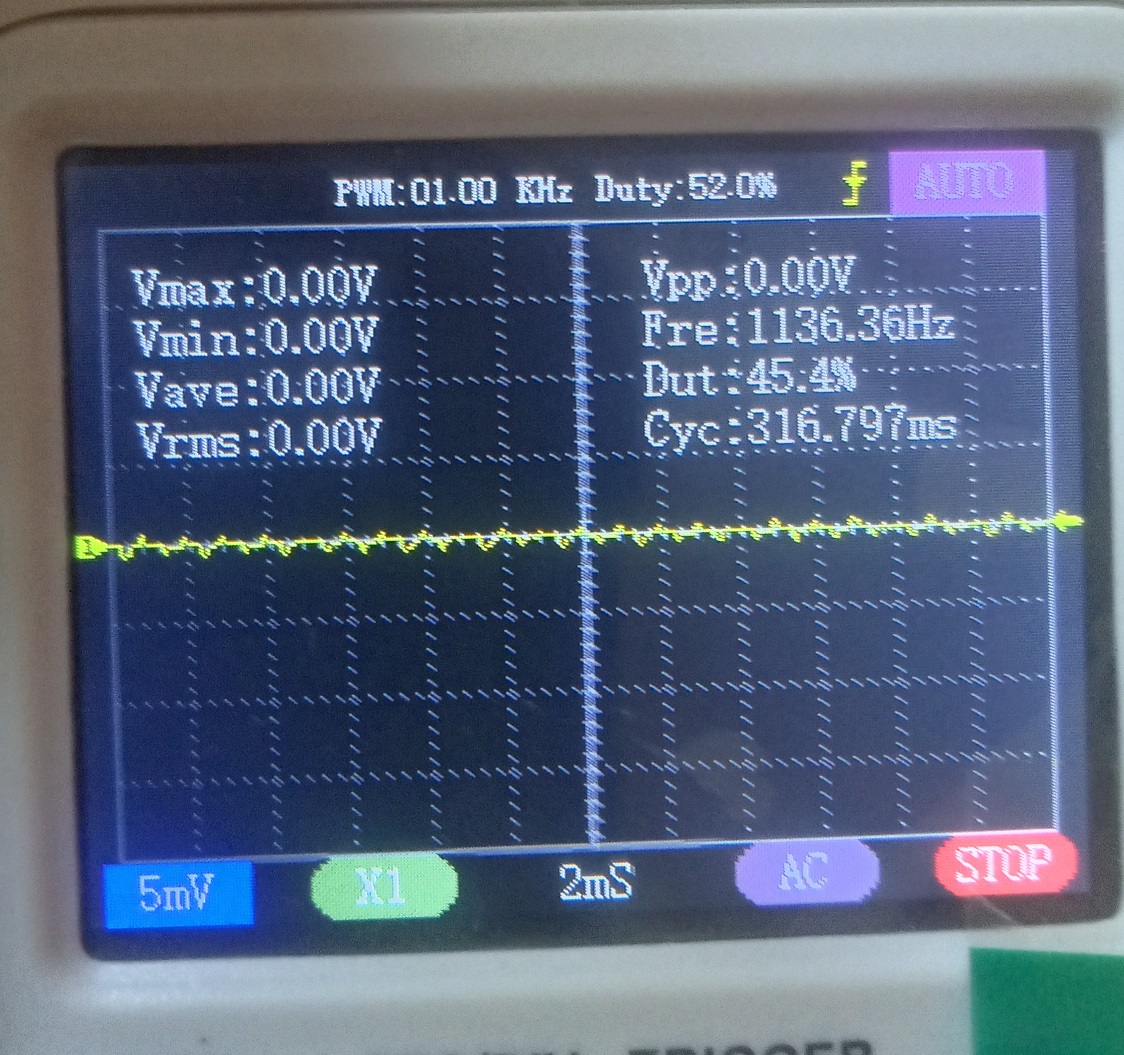

У меня какую картину показывает. щуп цеплял на средний вывод R39, т.к. к микрухе не подобраться было.
Просто решил пару советов испробовать на тему избавления от шумов.
1 - Посмотреть осциллографом на максимальной чувствительности-что творится на входах компараторов. Если уровень пульсаций на ногах 2 и 6 больше 5мВ-увеличьте емкость С33 до 2,2мкФ.
2 - Отключить от минусовой шины все ноги МС4,нижний (по схеме)проводник конденсатора С20 и напрямую соединить проводником с минусовой обкладкой С35,то же самое проделать с правым (по схеме) выводом резистора R21 и соединить напрямую с плюсовой обкладкой С35-в большинстве случаев после такой переделки амплитуда болтанки на входах 3 и 5 заметно уменьшается. Установить параллельно С41 в непосредственной близости от R2 низкоимпедансный электролитический конденсатор емкостью хотя-бы 100мкФ
Проделал номер 2, заметно влияет, чуйку теперь чуть больше можно выкрутить
(25-07-2023, 18:53)Лесник : А на что влияет мега омный резистор с выхода компаратора на + вход?
это гистерезис, штука весьма полезная, с ней компараторы работают стабильнее, появляется некая зона запрета на переключение, погуглите... стоит ставить в тройке - даже разбираться не хочу, меня проспектор вполне устраивает и откатыватся на предыдущие, менее функциональные версии смысла не вижу.
