Металлоискатель Терминатор-3

Каскадный режим
Металлоискатель Терминатор-3
Maestro Не в сети
Админ
*******
Сообщений: 522
Своих тем: 130
Рег.: 05-2021
Репутация: 20
#1
06-09-2021, 09:13

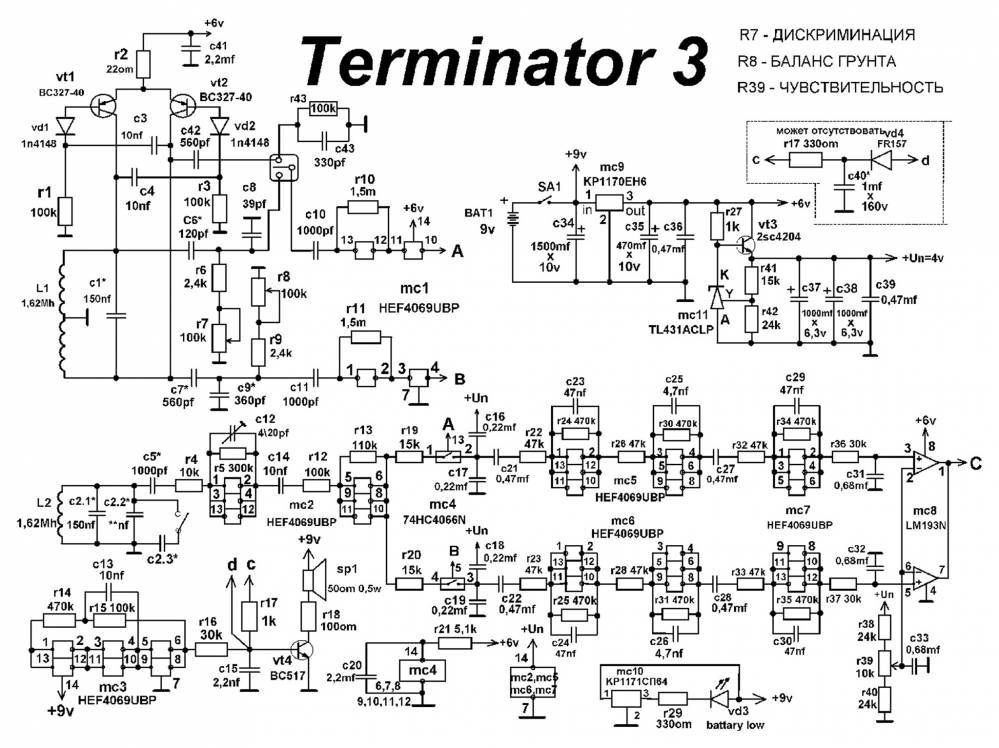

Металлоискатель Терминатор-3, продолжение форума по МД.
Начало смотрите тут

Файлы вложений Эскизы

multik21 Не в сети
Зарегистрирован
*
Сообщений: 8
Своих тем: 4
Рег.: 09-2021
Репутация: 0
#2
12-10-2021, 12:11
Терминатор трио, не подскажете, кто сможет посмотреть прибор...Цель видит, но, стал подглючивать...Возможно, катушка?В дискриме работает без помех...
Лесник Не в сети
Прохожий
**
Сообщений: 22
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#3
10-08-2022, 19:09
Кто нибудь собирал прибор на плате на смд? А то читал тему на схем.нет, пару человек начинали собирать и тишина.
Malder Не в сети
Прохожий
**
Сообщений: 32
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#4
11-08-2022, 16:29
> я в полностью smd варианте собирал только Трио-Проспектор...
Лесник Не в сети
Прохожий
**
Сообщений: 22
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#5
07-09-2022, 06:42

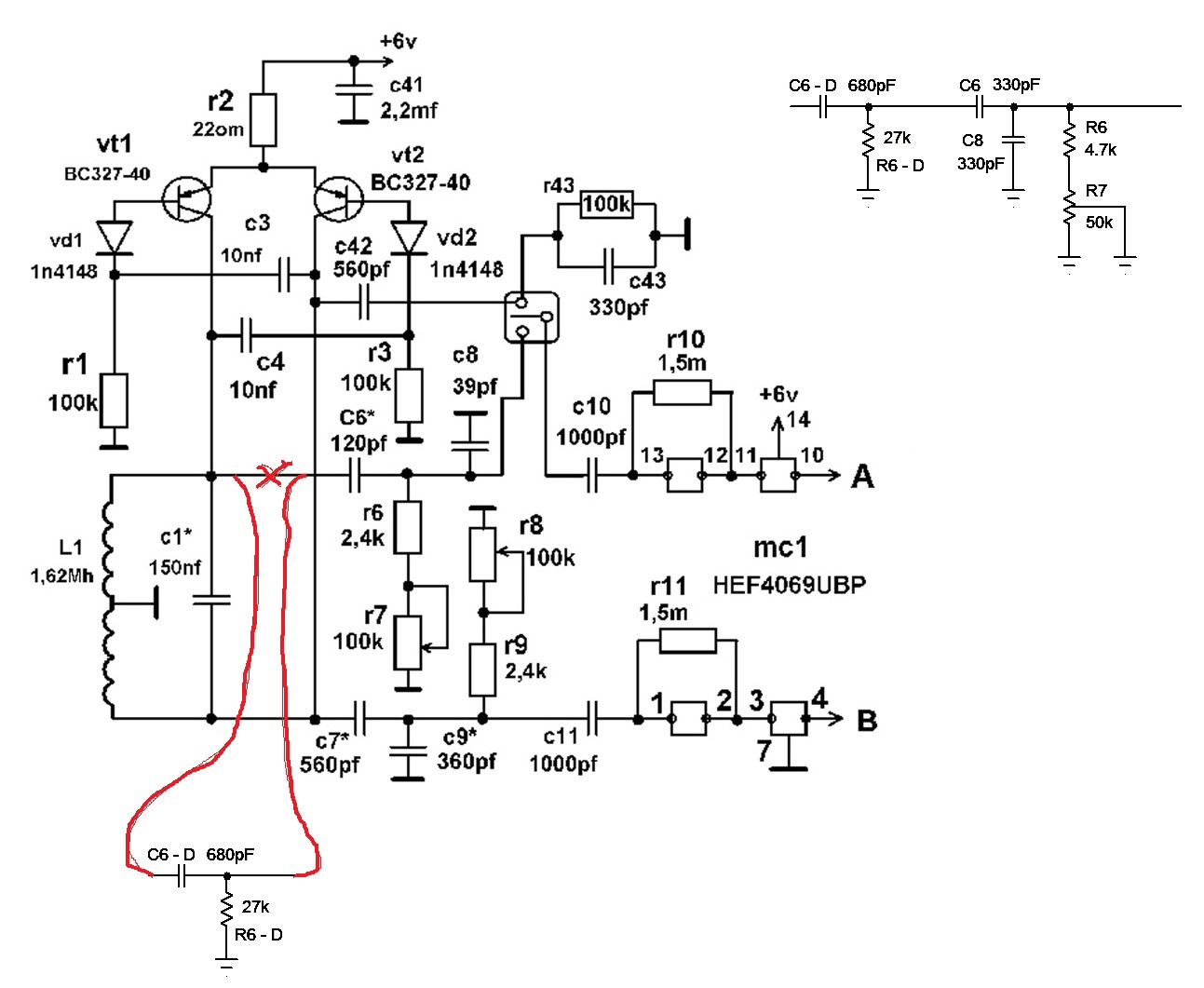

Правильно понимаю что доп. фазовращатель ставить так?
Нужно ли менять в тройке номиналы С8,С8,R6,R7?

Файлы вложений Эскизы

Malder Не в сети
Прохожий
**
Сообщений: 32
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#6
08-09-2022, 07:49
(07-09-2022, 06:42)Лесник : что доп. фазовращатель ставить так?
Лесник, , я к проспектору ставил разные дополнительные фазовращатели, осциллографом видно было что авторский не дотягивает, провозился долго ставя разные эксперименты и моделируя все в Tina, но по факту все это не повлияло ни на чувствительность, ни на даскриминацию металлов. В итоге забил и оставил все как есть в оригинале.
Лесник Не в сети
Прохожий
**
Сообщений: 22
Своих тем: 2
Рег.: 09-2021
Репутация: 0
#7
08-09-2022, 13:24
Malder, , поставил как на картинке, помогло, стал нормально видеть фольгу.
С кондерами возился и что то уловить не мог, с фазовращателем все на месте стало, и медь и фольга.
