Переменный резистор где купить подскажите
#11
Я его использую для проверки якорей эл.инструмента, эл. моторов, обмоток статоров -работает хорошо. Два трансформатора с КЗ и одно реле в обрыве на его счету))) Да и якоря с пробоем хорошо "ловит".
Но случилось "диагональное" чтение описания схемы - я пропустил то, что характеристика переменного резистора должна быть логарифмическая. Поставил с характеристикой В(китайский потенциометр) и заметил, что регулировка происходит не плавно, в узком диапазоне. Думаю все дело в характеристике потенциометра.
Тем не менее приборчиком доволен.
Думаю как бы его еще улучшить))
#12
(22-03-2023, 01:05)fsp : Думаю все дело в характеристике потенциометра.
В этом случае как раз R2 - (от 5 до 10) можно будет по факту подстраивать линейность шкалы т. к. этот коэф. двигает и меняет изгиб.
#13

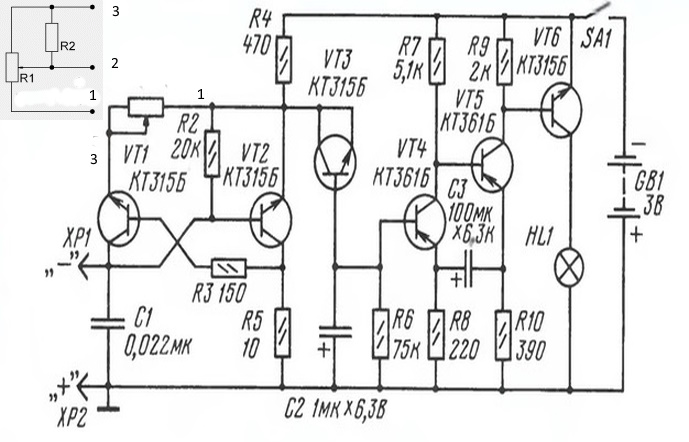

Я правильно понял как подключить новый потенциометр?
Подключаем крайние выводы "модернизированного" потенциометра - 1 и 3 к соответствующим точкам на схеме вместо R1?

Файлы вложений Эскизы

#14
К Т1 подсоединяешь первую ногу, к Т2 вторую и третью. Тогда в начале шкалы будут работать оба сопротивления, а к концу, как бы растягивая шкалу сопротивления отключаться второе. И получим как бы логарифм.
Пример.
Оба реза по 1000ом.
В начале шкалы суммарное 500ом.
В 1/4 шкалы суммарное - 430ом.
В средине шкалы - 333ом.
В 3/4 шкалы -  200ом,
и получаем график с лог. шкалой.
(22-03-2023, 01:05)fsp : Думаю как бы его еще улучшить))
Улучшить калибровку, растянув на всю шкалу и одним микриком на передней панели растянув ее дополнительно, при этом  захватив индуктивности от 50 ... 100мкГн.
Немного занят, потом допишу.
#15
(23-03-2023, 14:59)боб : Немного занят, потом допишу.
Спасибо огроменное)))))
#16
Еще раз перечитал. Если подключить к э VT1 первую ногу резисторной сборки, а к э VT2 2 и 3 ногу резисторной сборки, получится, что R2 будет закорочен.
Нет ли ошибки?
Наверное 1 и 2 ногу потенциометра к VT1, а 3 ногу к VT2?
#17
(23-03-2023, 23:50)fsp : Наверное 1 и 2 ногу потенциометра к VT1, а 3 ногу к VT2
Конечно!
Для построения графика рядом нарисовал в spl рез с распиновкой 123 и выводы перенес с его ног, а сам рисунок (схема), счел уже ненужным.
#18
(22-03-2023, 01:05)fsp : Думаю как бы его еще улучшить)

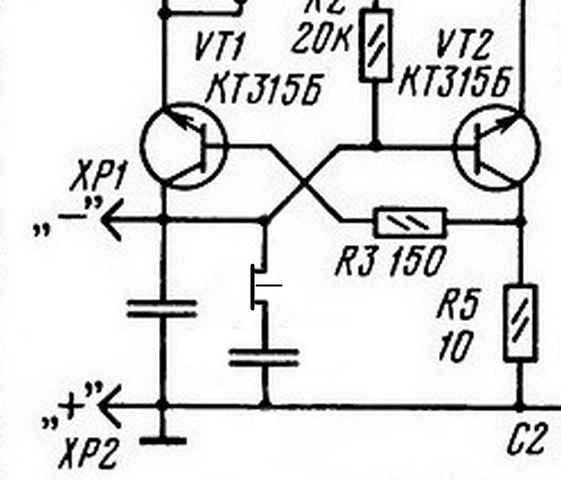

Если верхний диапазон индуктивности еще устраивает, то нижний точно  не дотягивает. Но можно уменьшить диапазон измерений хотя бы до 50...100мкГн. Я бы сделал так.     Емкость С1 разбиваем на две, одну пропустив через микрик на размыкание.

Общей емкостью работает по стандартной схеме, а при нажатии, откалибровав по второй шкале на потенциометре - измеряем малые индуктивности.
#19
Я почему-то так и подумал что вы имеете ввиду дополнительную емкость)) Отличная идея.
Еще я где-то читал, но к сожалению не сохранил ссылку, что один радиолюбитель предложил вместо резистора R3 поставить диод, что значительно улучшит работу схемы, но что он имел ввиду я не запомнил - хотел сохранить ссылку, но на следующий день она почему-то стала уже битой..
Может диод делает смещение стабильным предотвращая самовозбуждение генератора?
#20
По схемотехнике если поставить диод взамен R3, то стабильность работы гена не улучшится, улучшатся лишь фронты импульса. Нам это не нужно.
А вот шкала потенциометра приобретёт ступеньку и потеряет линейность.
Поэтому разобравшись, видимо и убрал инфу.
