Переменный резистор где купить подскажите
#1
Добрый вечер!
Нужны переменные резисторы что-нибудь в габаритах резисторов WH148 группы С(логарифмическая).
Может подскажет кто где купить?
Все магазины пересмотрел, есть в основном группы В(линейный) и нашел в одном магазине группы А(обратнологарифмическая)
Возникает вопрос - вопрос можно ли резистор типа В(линейный)или А(обратнологарифмический) переделать в логарифмический путём добавления дополнительного резистора.
#2
(21-03-2023, 00:08)fsp : можно ли резистор типа В(линейный) - переделать в логарифмический путём добавления дополнительного резистора
Аж бегом.
#3
Спасибо. Но есть два вопроса. У меня в схеме используются только два вывода потенциометра - один крайний и средний соединенный с крайним.

R2=(5.. 10) R1 - это значит, что если у меня резистор R1 50ком, то R2 нужно брать 2.5 - 5 ком?
Не пинать! Я разбираюсь, в смысле - учусь.
#4
(21-03-2023, 19:24)fsp : У меня в схеме используются только два вывода потенциометра - один крайний и средний соединенный с крайним.
Если не тяжело, покажи схему, хотя бы узел.

В таких случаях последовательно с потенциометром включается последовательно рез и получаем на нужном участке растянутую линейную шкалу. Еще лучше, если нужно, включить 2 потенциометра "Грубо" - "Точно".
(21-03-2023, 19:24)fsp : R1 50ком
умножить на (5...10) = R2 =(250...500)к.
#5

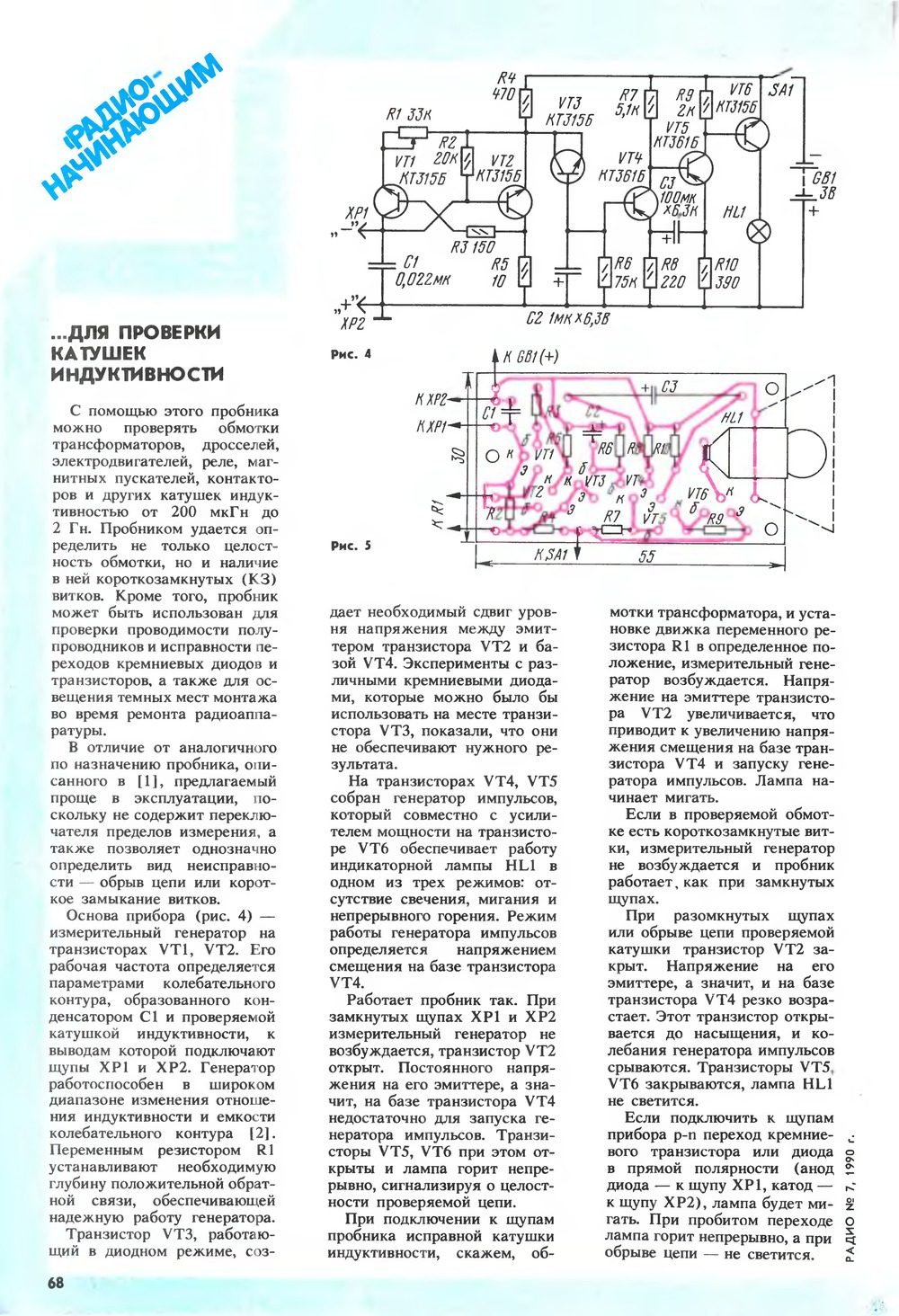

Вот схема

(21-03-2023, 20:49)боб : В таких случаях последовательно с потенциометром включается последовательно рез и получаем на нужном участке растянутую линейную шкалу.
В том то и дело, что нужно логарифмическую характеристику

Файлы вложений Эскизы

#6
Во первых, не вижу необходимости логарифмической шкалы, а во вторых антилогарифм, а у тебя он есть -
(21-03-2023, 00:08)fsp : и нашел в одном магазине группы А(обратнологарифмическая)
при переносе коротыша на другое плечо превращается в логарифм с перевернутой шкалой (100 - 0)%.
#7
(21-03-2023, 21:49)боб : Во первых, не вижу необходимости логарифмической шкалы

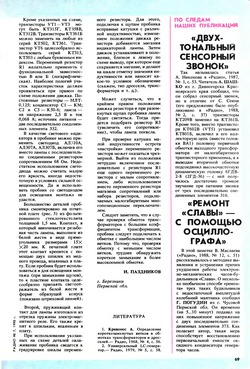

Такая характеристика, логарифмическая, указана в описании схемы - извиняюсь, что не привел вторую страницу описания прибора.
Вдобавок обнаружил у себя парочку китайских WH148 потенциометров 50 ком линейных - "В". Попробую с ним ваш вариант переделки в логарифмический.

Файлы вложений Эскизы

#8
(21-03-2023, 22:56)fsp : Эскизы
Разверни страницу, В сжатом варианте нечитабельна.
#9
А вот так?

#10

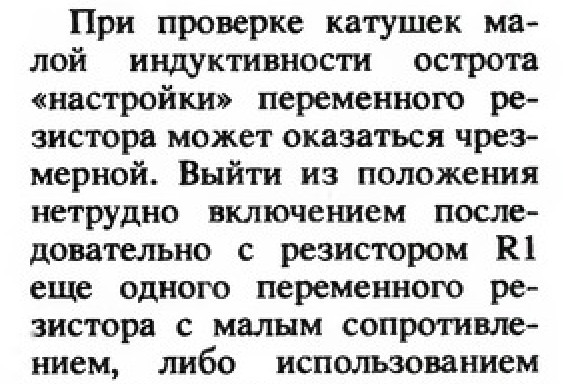

О вышеупомянутом
(21-03-2023, 20:49)боб : Еще лучше, если нужно, включить 2 потенциометра "Грубо" - "Точно".
даже написал автор.     правда о калибровке в этом приборе как то говорить под вопросом..
