Нужен счётчик импульсов с сбросом по таймеру

[iharl]

Добавил лм358, но оказалось что фототранзистор из мышки почти не реагирует на красный светодиод (реакция на несколько соток вольта). А вот на солнечный луч через окно, напряжение поднималось около 8.5 вольт при питании схемы 11.6 вольт.
Попробовал фотодиод из датчика задымления, что-то вообще реакции не заметил, может неисправный. Надо наверно фоторезистор поискать.

Если магазинов электроники нет можно поискать лампу автоматического освещения. Сори пропустил момент почему красный светодиод и какова его роль ? В начале говорилось за реле.

[WELL_85]

Сори пропустил момент почему красный светодиод и какова его роль ? В начале говорилось за реле.

Красный светодиод это первичное устройство, оно неизменно, а контакты реле, это мне нужны на выходе "вторичного" устройства схему которого сейчас собираем.
Когда-то уже заказывал фоторезисторы с алишки, должны где-то оставаться.

[iharl]

Сори пропустил момент почему красный светодиод и какова его роль ? В начале говорилось за реле.

Красный светодиод это первичное устройство, оно неизменно, а контакты реле, это мне нужны на выходе "вторичного" устройства схему которого сейчас собираем.
Когда-то уже заказывал фоторезисторы с алишки, должны где-то оставаться.

Спрошу проще что моргает красным глазом ? и насколько важен цвет ?
Настолько интересно что в итоге должно получится - что даже спать не могу.
Возможно очередная попытка изобрести велосипед.
А он есть и уже ездит.

[WELL_85]

Автоматика на сахарном заводе, от которой нужно чтобы выполняла доп функцию, но при этом не влазить в заводское отлаженное устройство.

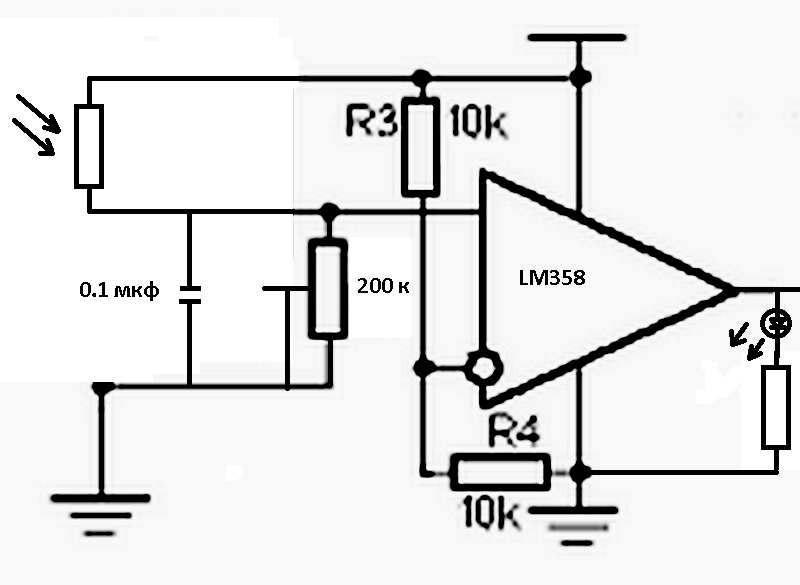

Нашёл фоторезистор, установил, в его цепь добавил подстроечник и конденсатор 0.1 мкф и всё заработало. Как выйду на смену, буду пробовать непосредственно в работе. СПАСИБО ВСЕМ за помощь, по результату работы отпишусь.
P.S.: Вроде бы и не сложное устройство, а пришлось 3 микрухи применить, не считая стабилизатора. По началу думал что будет проще)))

[боб]

на несколько соток вольта

Нужно сделать 2 вещи.
1. Из-за удаления между излучателем и приемником, линзой направить луч СД на приемник.
2. Резом R3 или R4 настроить коммутацию компаратора на средину напряжения переключения на R2.

[WELL_85]

Приёмник будет прижат в плотную к светодиоду. Может длинна волны не подходящая и светофильтр не позволяет нормально реагировать?...

Резом R3 или R4 настроить коммутацию компаратора на средину напряжения переключения на R2.

Я думал об этом, но из-за очень малой амплитуды реакции на светодиод, побоялся что малейшее смещение приёмника, приведёт к неработоспособности устройства.

[боб]

Приёмник будет прижат в плотную к светодиоду.

Тогда возьми другую пару, ведь в мышке работает отлично.

[WELL_85]

Тогда возьми другую пару, ведь в мышке работает отлично.

Может быть мы о разных мышках говорим? Не знаю((..
Я брал со старой мышки с шариком, 3-х ножечный фототранзистор, и думаю что там установлен инфракрасный или ультрафиолетовый излучаль (не проверял).
А в более современных мышках стоит же целая микруха с о встроенной оптикой и красным светодиодом и как её применять я не знаю.
А вместо красного светодиода , на заводском устройстве, ничего другого ставить нельзя, точнее он даже и недоступен.
Поэтому применил фоторезистор и реакция у него пока хорошая. Это на столе, что будет в деле - посмотрим.

[боб]

... 3-х ножечный фототранзистор ... (не проверял).

Это 2 фотодиода, которые позволяют определять в какую сторону крутится колесико. Посмотри полярность и правильность включения ножек.

---

микруха с о встроенной оптикой и красным светодиодом

Тоже подойдет, даже без ОУ. Посмотри в ютуб САМОДЕЛКИ С КОМПЮТЕРНОЙ МЫШКОЙ, найдешь ответ. Нет времени ковырять, кроме того там разные МС.
Если по быстрому, подаешь на мышку питание и моргая СД смотришь высокоомно оклик на ногах МС, правда питание мышки 5в и тебе для 12в. компаратор все равно будет нужен.

[WELL_85]

Добрый вечер уважаемые коллеги!  Установил устройство, всё работает как задумывалось, но выяснялась одна проблемка.

При включении света в помещении, в котором оно установлено, счётчик насчитывает 4-5 ложных импульсов, о чём свидетельствует светодиод. Лампы установлены светодиодные, как они влияют и как с этим бороться. не пойму. На другие приборы реакции нет. При выключении освещения реакции нет, реагирует только на включение.
