Нужен счётчик импульсов с сбросом по таймеру

[WELL_85]

Здравствуйте уважаемые форумчане!)) Потребовалось некое устройство, которое сам создать к сожалению не в силах. А именно нужен счётчик импульсов, при котором в течении 1 минуты посчитал условные 5-ть или чуть более импульсов и выдал полезный сигнал на реле, но если эти 5 импульсов накапливались более чем в течении минуты, то сбрасывались на начало. Повторюсь, а если в течении минуты успели поступить условно 5 импульсов , то устройство выдало полезный сигнал на реле. Если есть на примете какая подобная схемка , поделитесь пожалуйста. Скорее всего её можно собрать и на ардуинке, но я пока умею только собирать схемы а не создавать, а тем более программировать.  Прошу не примите за наглость. Спасибо...

[боб]

Другими словами, если за минуту пришло 5 импульсов и более, на реле приходит кратковременное (сколько мсек) напряжение. Если менее 5 импульсов в минуту, по наступлению новой минуты, сброс и счет импульсов с ноля.

[WELL_85]

Совсем не важно, будет ли реле включено кратковременно или длительно , а потом спустя минуту времени выключится вместе со сбросом счётчика. Главное чтобы реле сработало после 5-ти входящих на устройство импульсов. А так всё правильно поняли.

[СветLana]

А с какой точностью должна быть эта минута?
Если нужно ставить кварц, то имеет смысл применить микроконтроллер, а если не нужна такая точность, но проще сделать на логике (и без всякого программирования)...

[WELL_85]

Большая точность совсем не нужна. +/- даже 30 секунд будет нормально.

[боб]

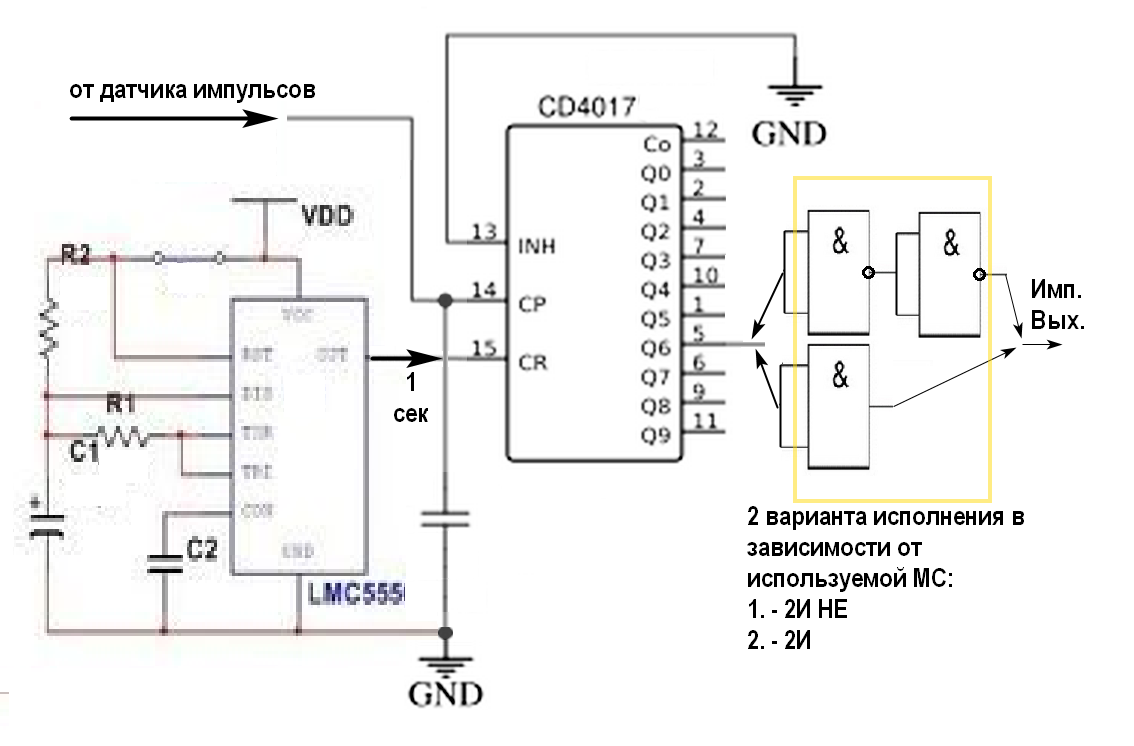

Самый простой вариант.     Схему подкорректировал. Кодировка была с другой МС и поменял ноги. И еще одна ошибка. Ген то нужен на 1 минуту, а я написал секунда.

[WELL_85]

Класс! Спасибо большое!!! Поясните пожалуйста, логические элементы 2И НЕ нужны для инвертирования сигнала или для чего?

[боб]

Все равно. Берем из того, что есть под руками. Просто при инвертировании нужно на выходе восстановить (1).

[WELL_85]

Значит для инвертирования. Но я ведь могу инвертировать с помощью реле, нормально открытыми\закрытыми контактами, верно? Естественно не напрямую от микросхемы, а через транзистор.

[боб]

Здесь смотри по питанию. Выбирай тот случай когда реле будет меньше времени вкл.
