Подключение LCD TFT к ARDUINO UNO

[Sam]

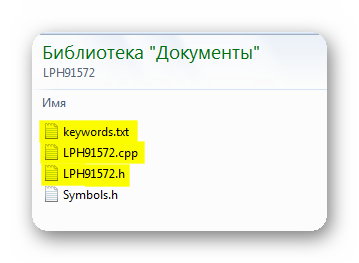

Заменил. Только ещё пришлось править другие файлы в библиотеке.

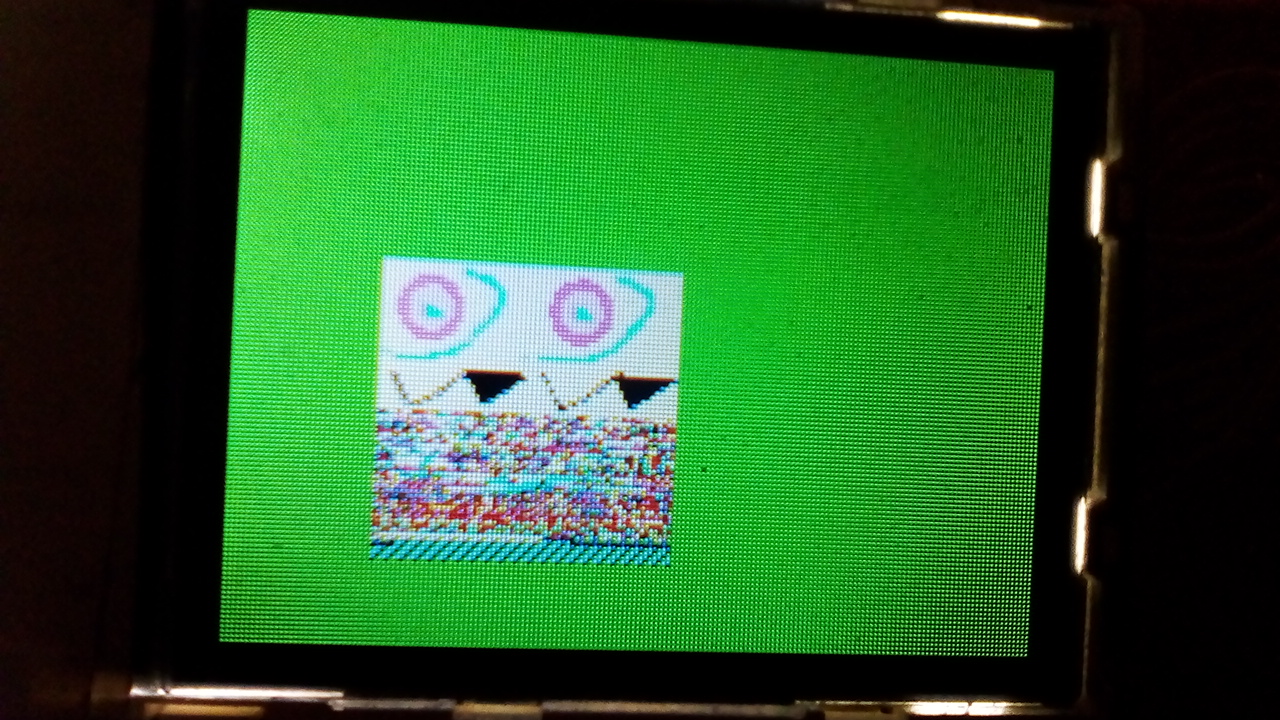

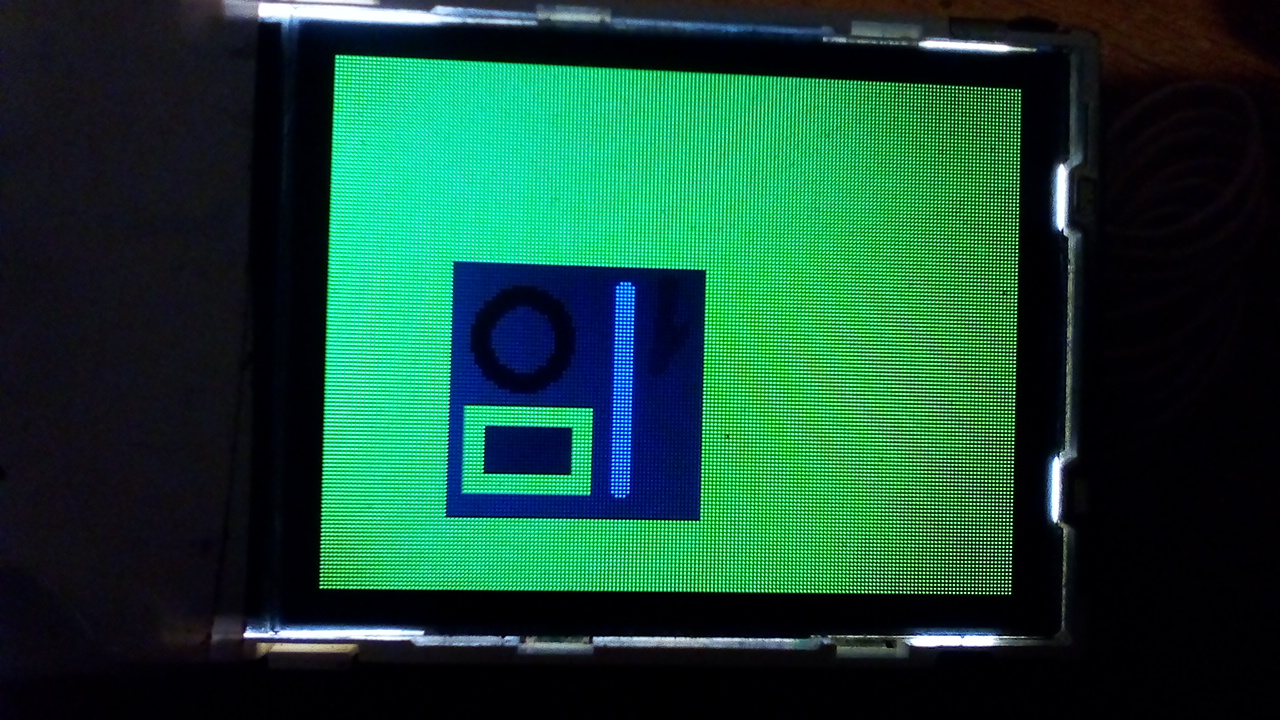

Есть какие-то изменения. Но с костылями тоже:

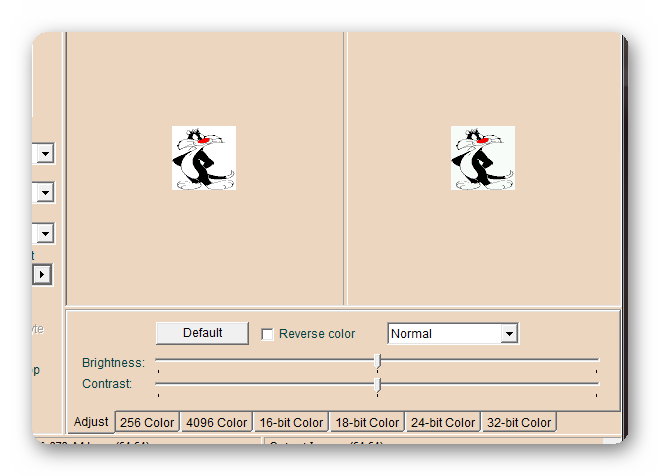

Тут я уже сам поиграю с самими картинками, цвет,разрешение,размер..

[Sam]

Заработало!
64х64 -  8 bit.


64х64 - 16 bit.


Цвет искажён почему-то.
Оригинал:

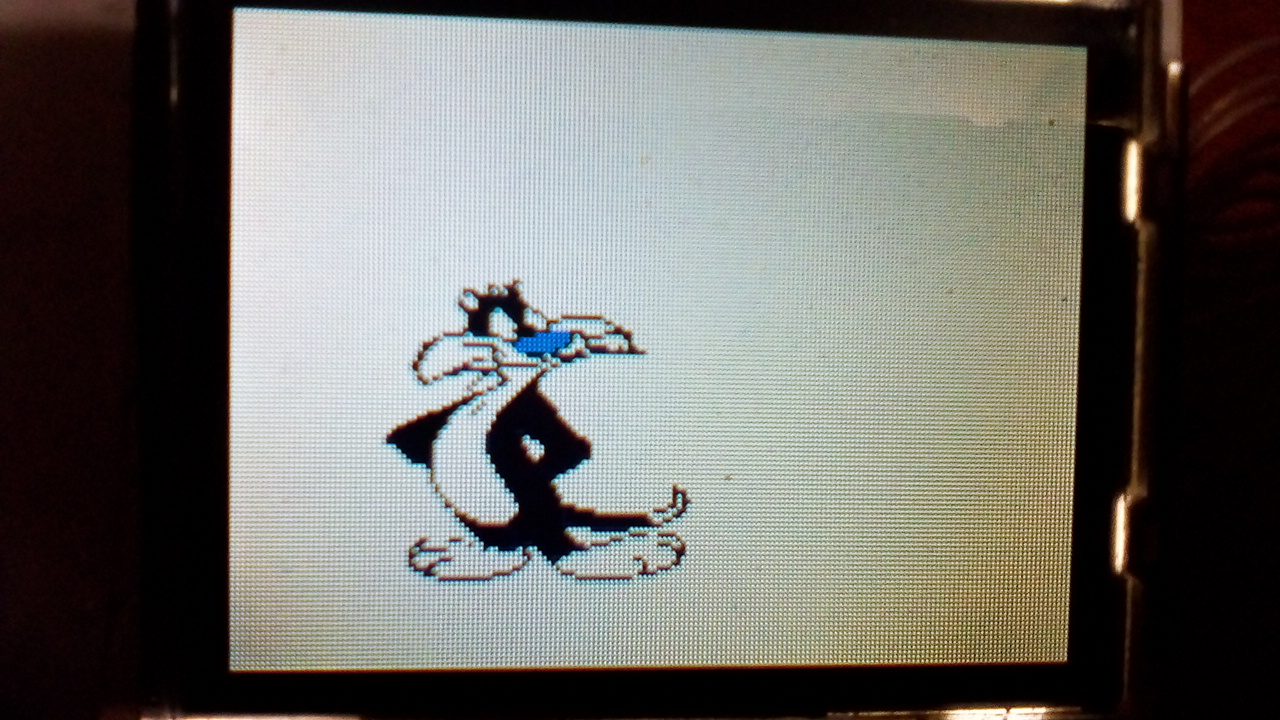

[Sam]

Цвета собака меняет.

Но работает!

KEN, Спасибо за помощь!

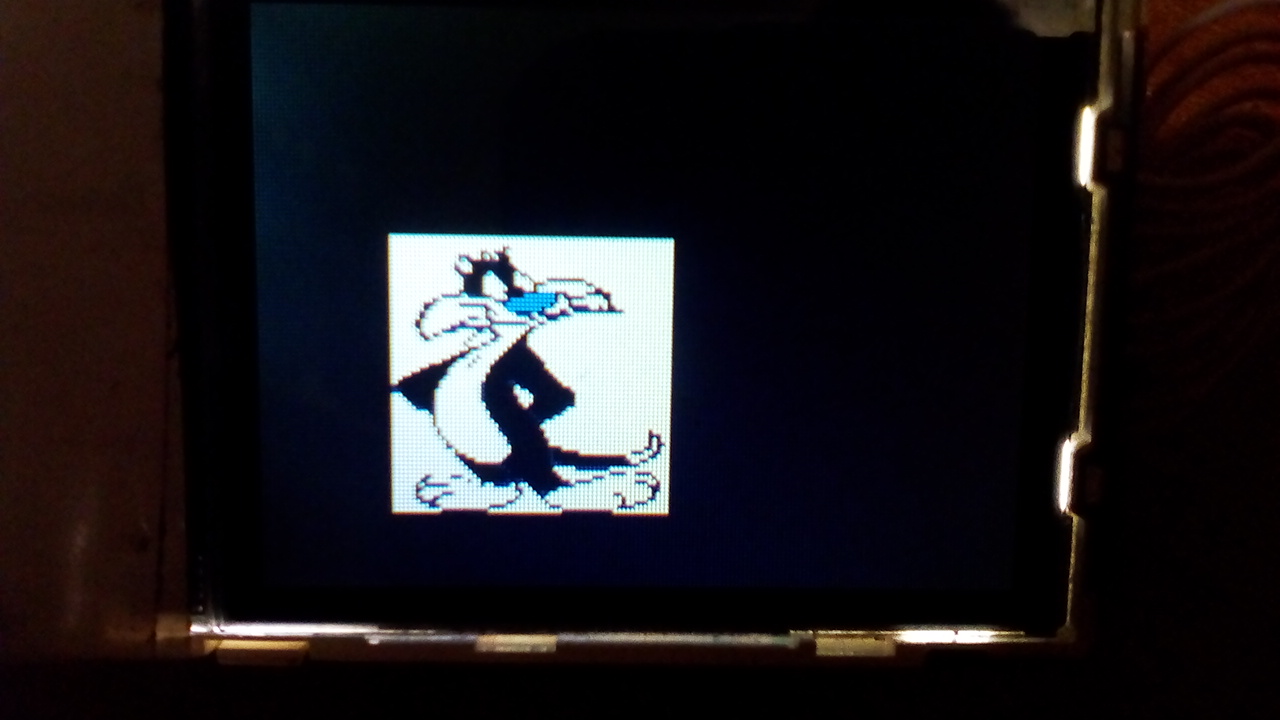

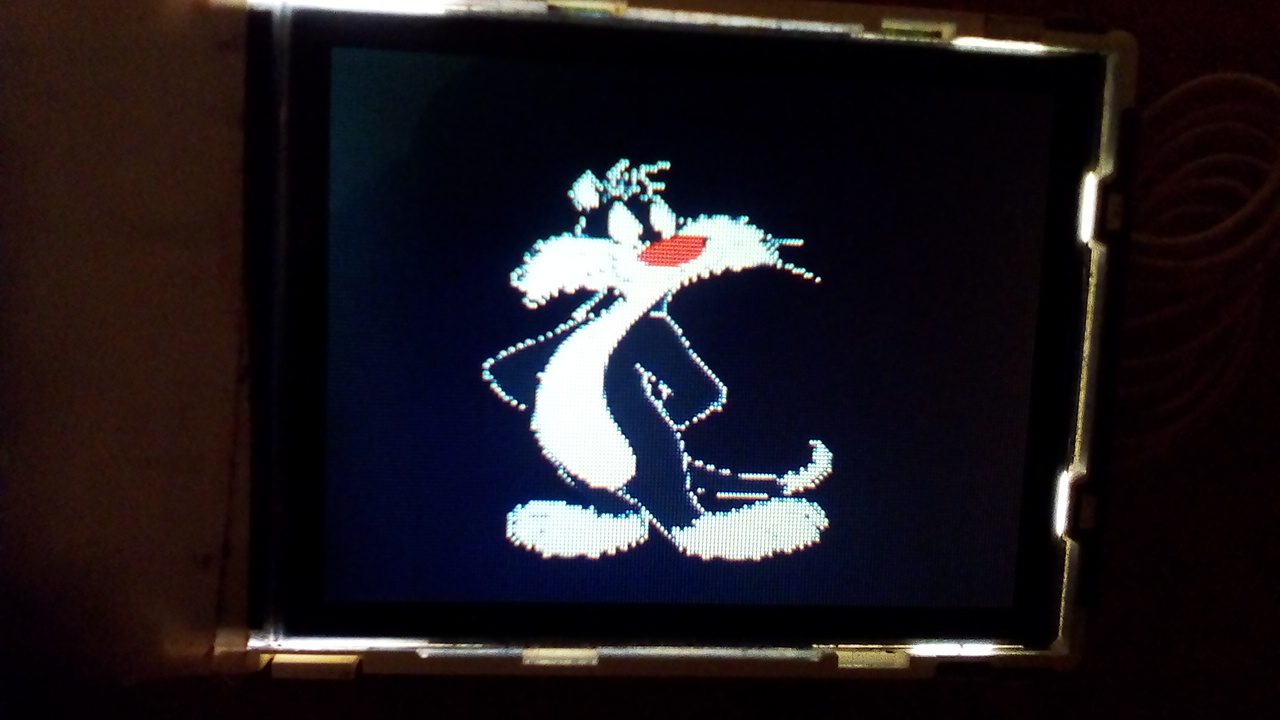

[Sam]

Блин, ну красный нос должен быть!


В программе красный, а выводит неправильно.


[KEN]

пришлось править другие файлы в библиотеке.

Совсем не обязательно было это делать и пихать функции в библиотеку, в Ардуино IDE не обязательно декларировать функции, достаточно разместить функции в любом месте скетча ( вне всяких скобок) так-бы сохранилась работоспособность библиотеки а теперь она только массивы прогмем может выводить.

Может надо инвертировать цвета - инвертировать байты массива, или может в самом дисплее контролер понимает по другому коды цветов, надо пробовать выводить разные байты и сопоставлять цвета. Может в генераторе картинок что-то подстроить.

[Sam]

не обязательно декларировать функции, достаточно разместить функции в любом месте скетча

Но у меня они высвечивались как незадекларированные, когда я их в скетч добавил. А в библиотеке отработали правильно.

контролер понимает по другому коды цветов

Там в функции LCD_image_OUT изначально про палитру ничего сказано не было, а в функции SEND_image есть строчки про 8бит и 16 бит.
Может поэтому цвета неправильные. Картинки я делаю 16 бит и вывожу через LCD_image.

И сейчас изменились координаты LCD_image. Раньше было по другому.

[Sam]

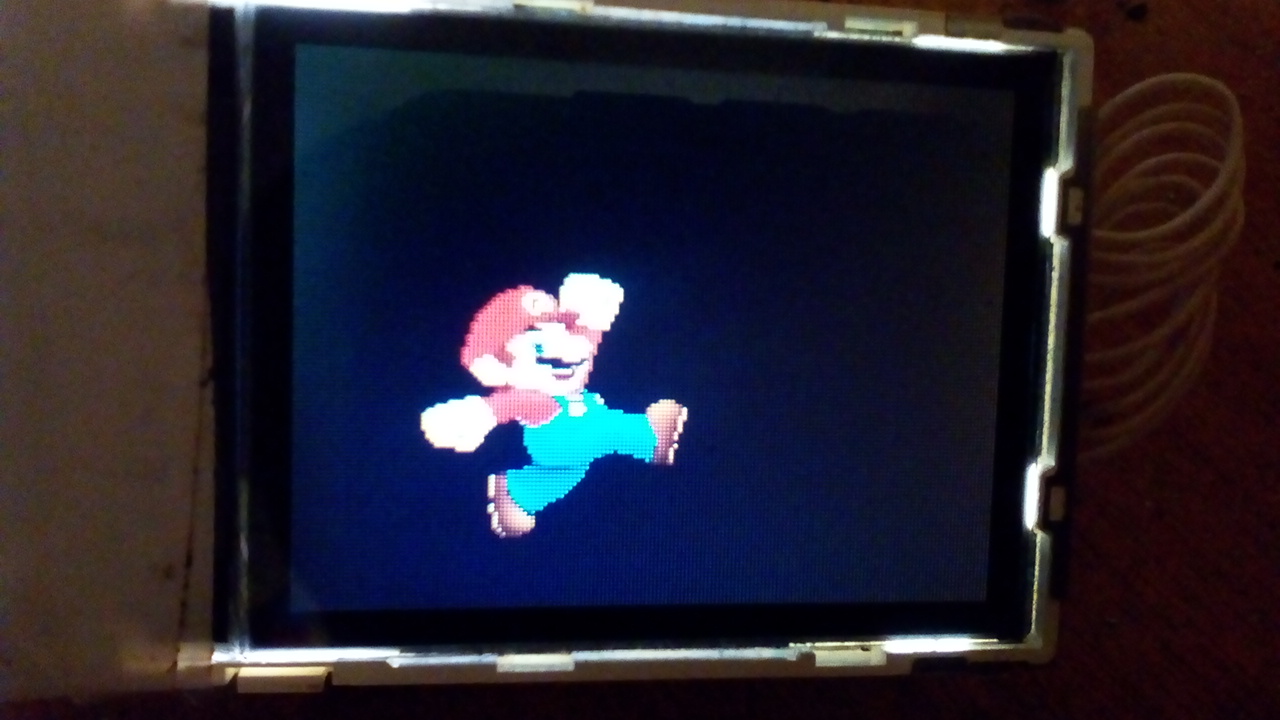

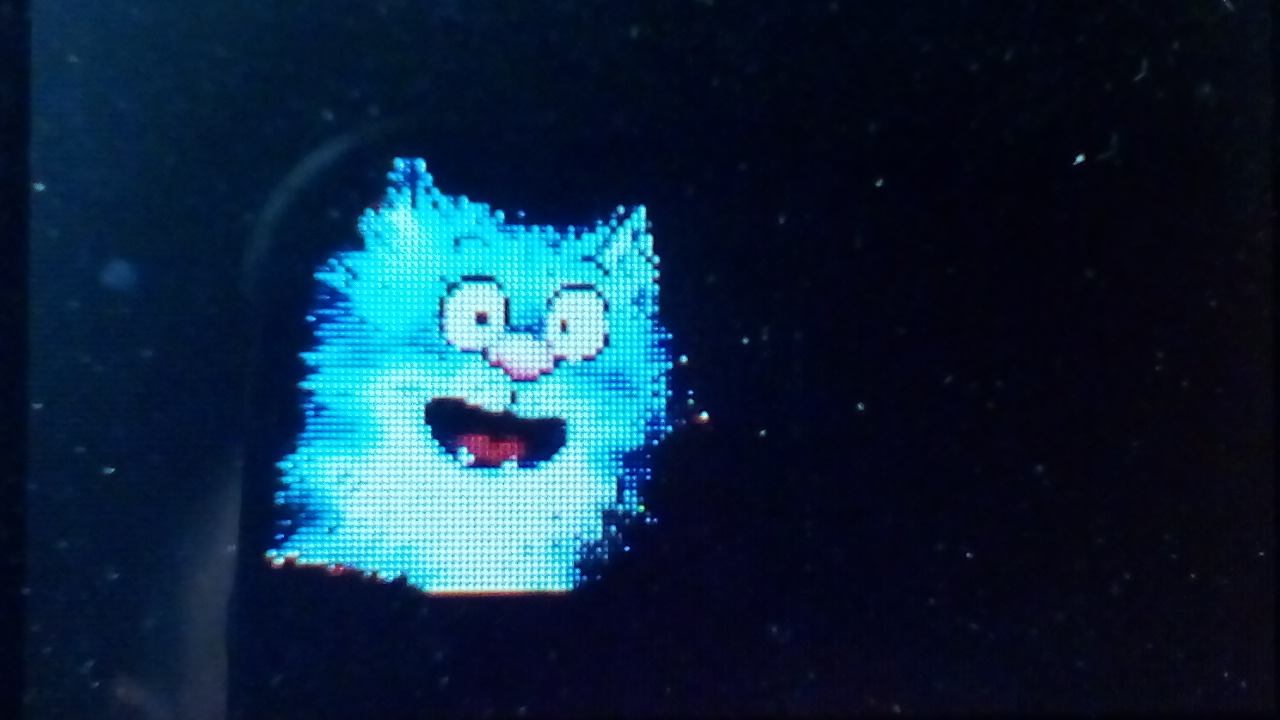

С цветом тоже теперь всё норм. Просто нужно было юзать правильную программу.


Картинки делал тут -  https://notisrac.github.io/FileToCArray/

Можно скачать это и открывать скрипт в браузере.

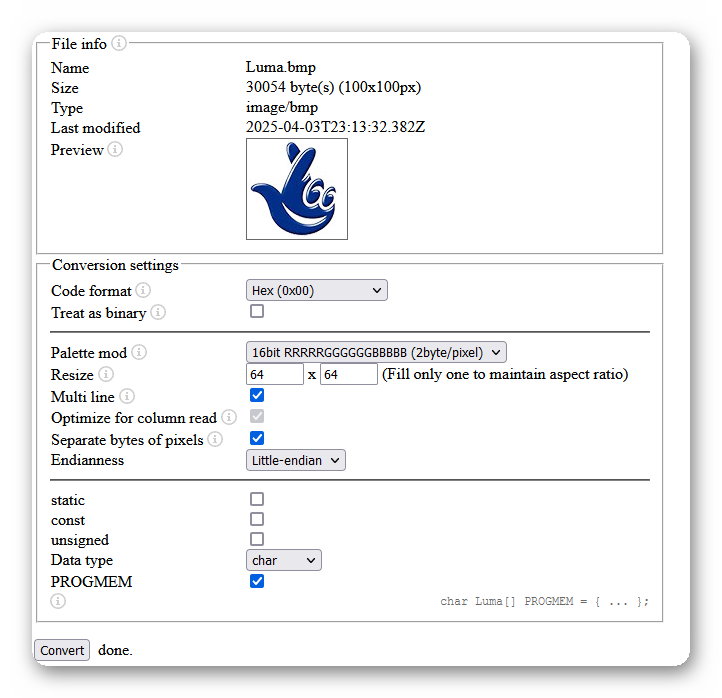

Настройки сделал такие:



Но есть проблема. Невозможно вывести изо на полный экран 132х176

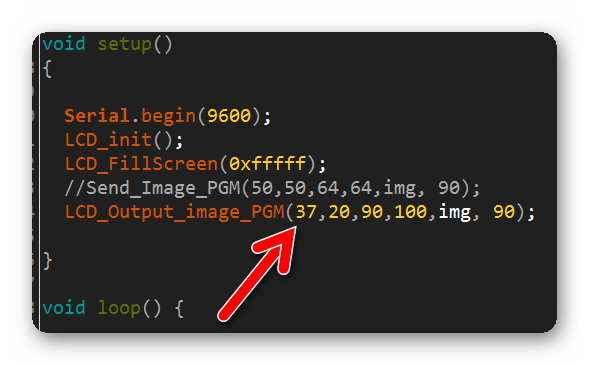

Изображение 90х100 можно вывести только с 37-го пикселя. С 38-го изо скручивается в полоску. Что это значит- не знаю, возможно это связано с координатами.


[Sam]

достаточно разместить функции в любом месте скетча

Сделал как сказано. Всё в порядке. Библиотеки оригинальные. Работает.

[Sam]

возможно это связано с координатами.

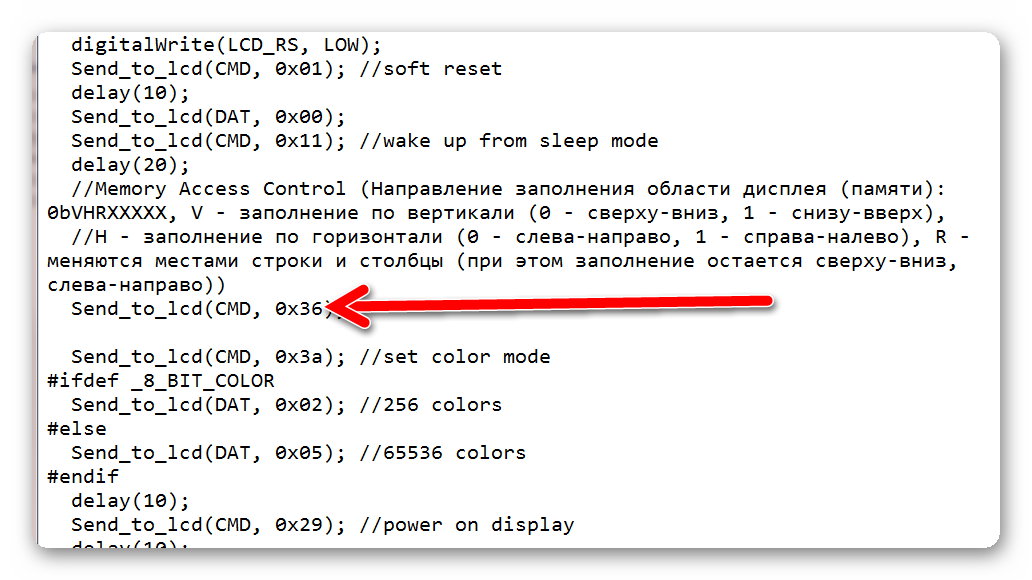

Возможно, где-то тут собака зарыта..


[Sam]

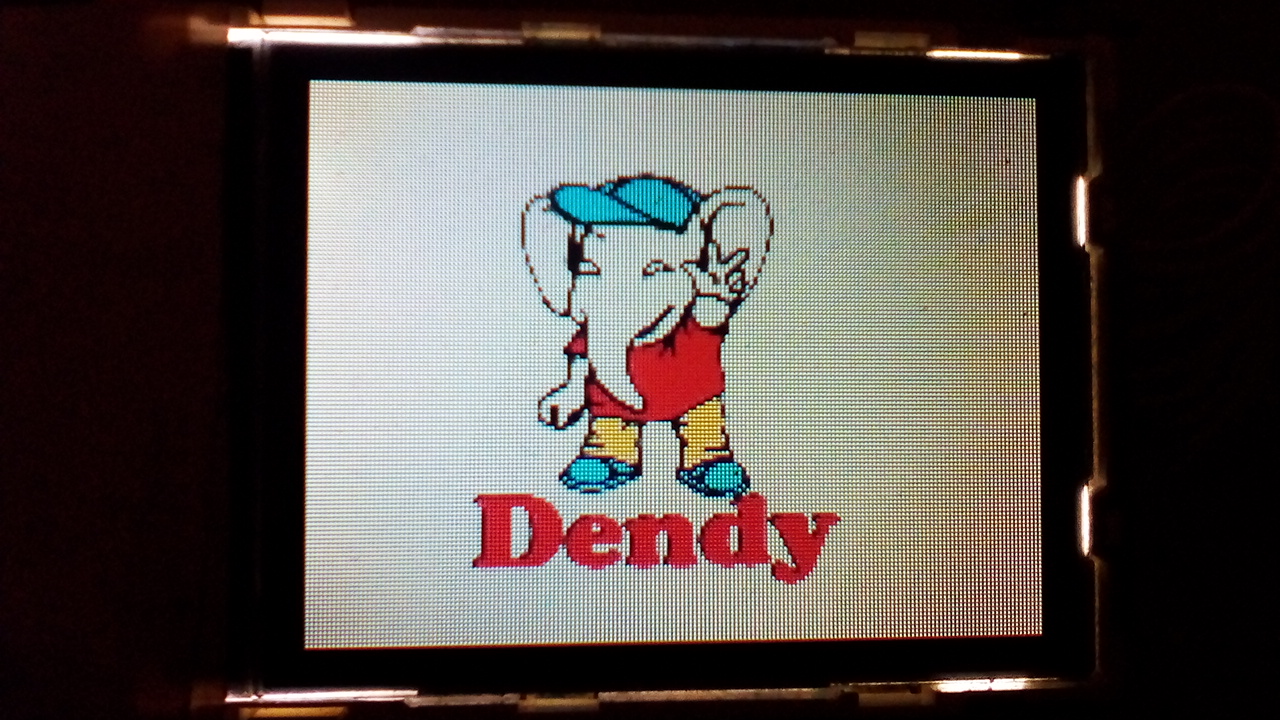

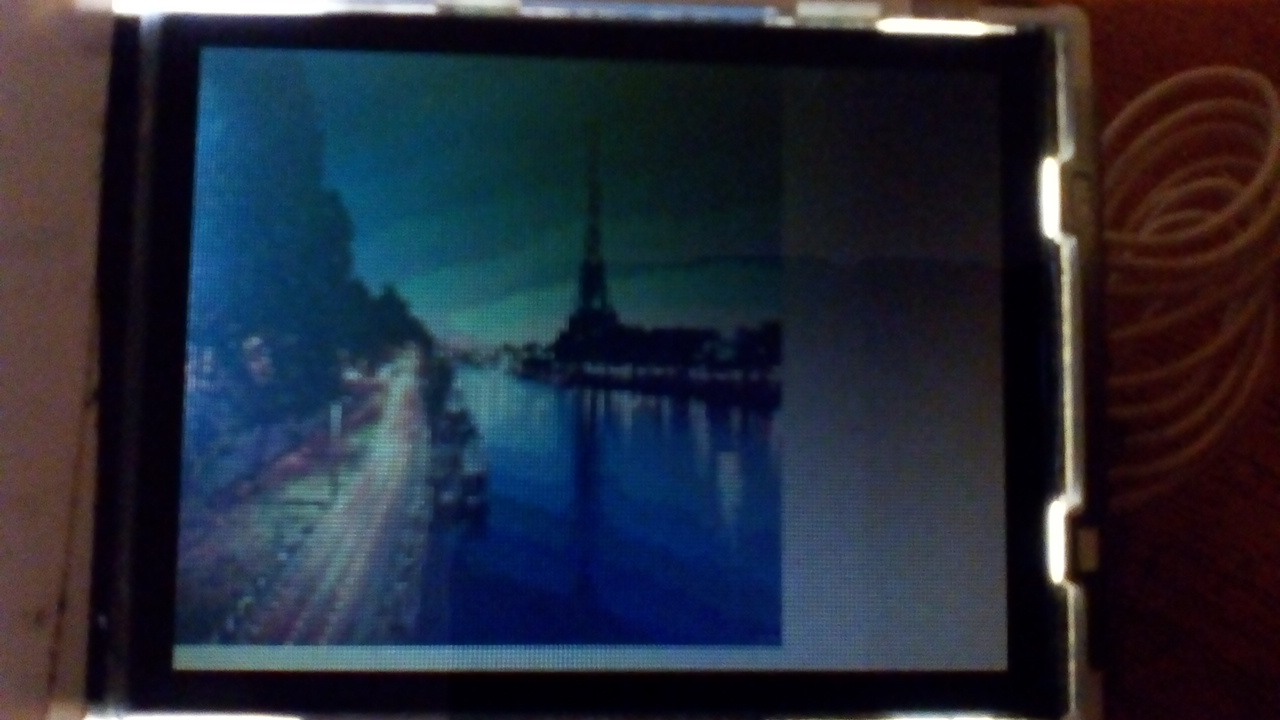

В общем, максимум что удалось запихнуть 127х127 8 бит картинку. Памяти ещё хватает, но при 8 битах на экране как-будто тень какая-то. Ничего не видно.

И почему 127х127? Диверсия какая-то.
