Kvant Due

[Анархия9]

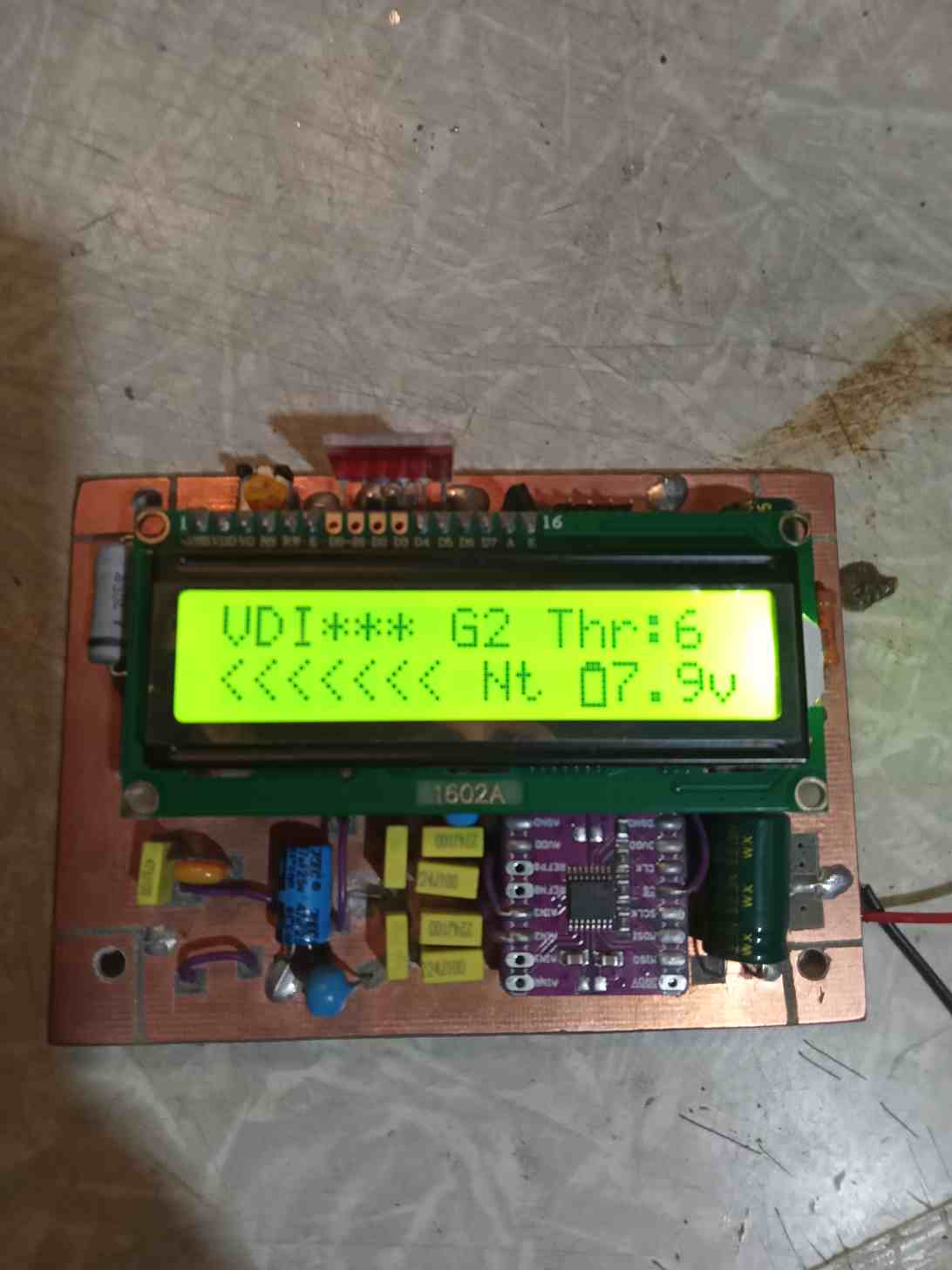

Ура со второго раза запустил китайский модуль stm 32 нерабочий оказался прошился вроде нормально и все больше работать не захотел повторно прошиватся тоже отказался благо заказал несколько штук

[Анархия9]

Как я понял в схеме применен динамик на 8 ом я 50 омный поставил звук тихий

[KEN]

50 омный поставил звук тихий

И это не исправить даже увеличением усиления MC34119 , будет ограничение сигнала и звук будет хриплый, очень неприятный.

[-vlad-]

хриплый, очень неприятный

Я в обвязке 34119 менял кое что, громкость больше становится, в разы....,но да, теряется красота звучания.
Нет уже такого "перелива-соловья" характерного для
Кванта. Там пост #192.
https://tehnodium.ru/thread-745-post-147...l#pid14746

[vako]

Попросили ещё раз выложить файлы платы. Там была одна ошибка, перепутал питание на цапе. Исправил. В архиве исходник платы в p-cad, гербера и схема в pdf. Это вариант с FAN3100.

  gerber FAN3100.rar (Размер: 403.19 KB / Загрузок: 116)

[vako]

Вариант с NE555. Была та же ошибка, но я этот вариант не изготавливал и не собирал. Разводки идентичные, только вместо драйвера таймер.

  gerber ne555.rar (Размер: 363.79 KB / Загрузок: 95)

[-vlad-]

Красиво.

[vako]

Схемы в p-cad.

  Kvant_duo_sch.rar (Размер: 180.79 KB / Загрузок: 111)

[-vlad-]

KEN, Почему он на форуме стесняется что то
писать, ладно его дела.
У него проблема, после включения на ЖК высвечивается - "батарея разряжена".
После нажатия на ресет на stm прибор запускается.
У него стоит 4,7к в обвязке, вроде верно.

[KEN]

Может у него кондёр не 100n а намного больше, от этого значение питания слишком медленно растёт.
