Kvant Due
#1

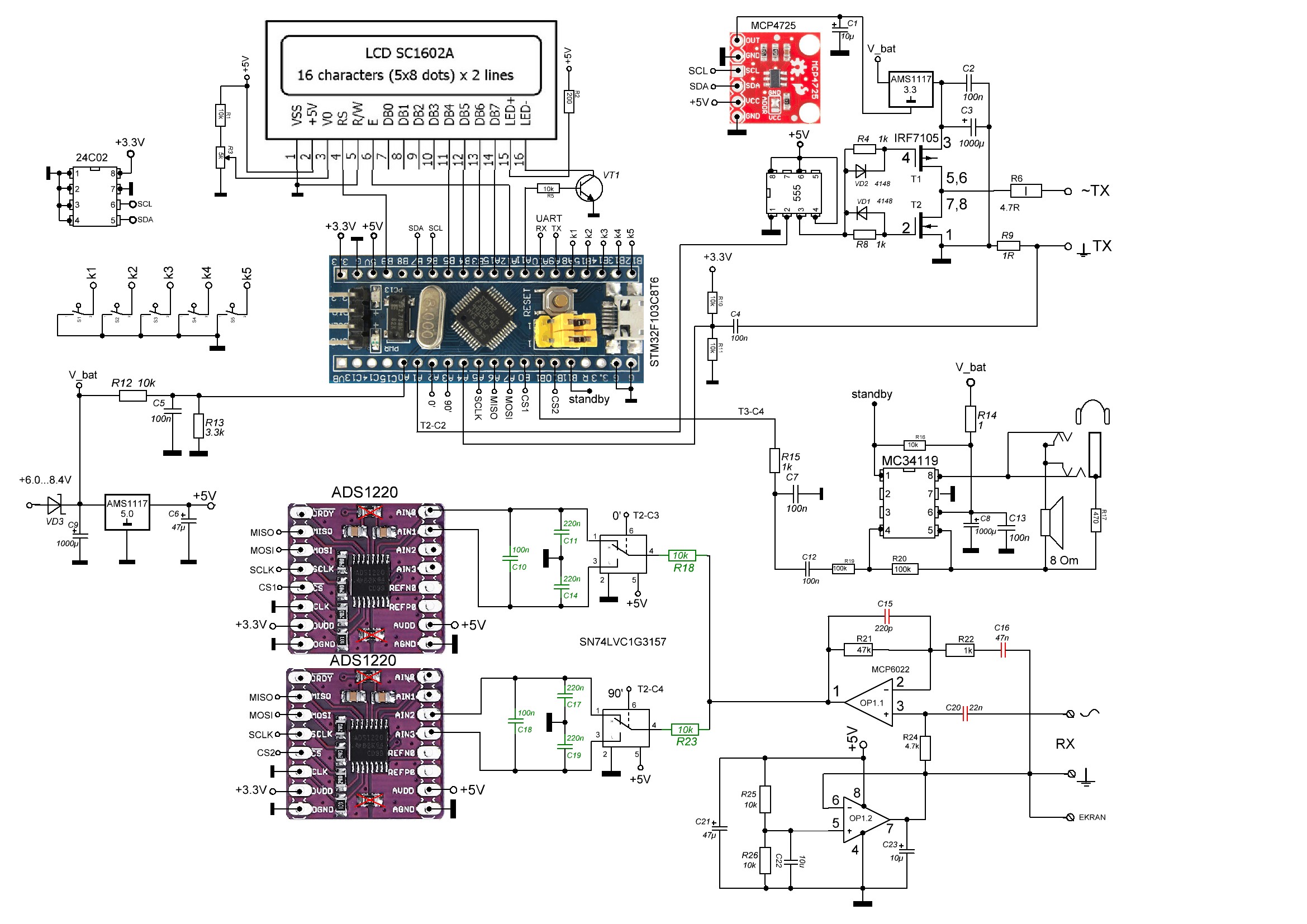

Прошивка, схема-spl, плата-lay в архиве.
Библиотеки устанавливать не надо, они встроены в скетч.

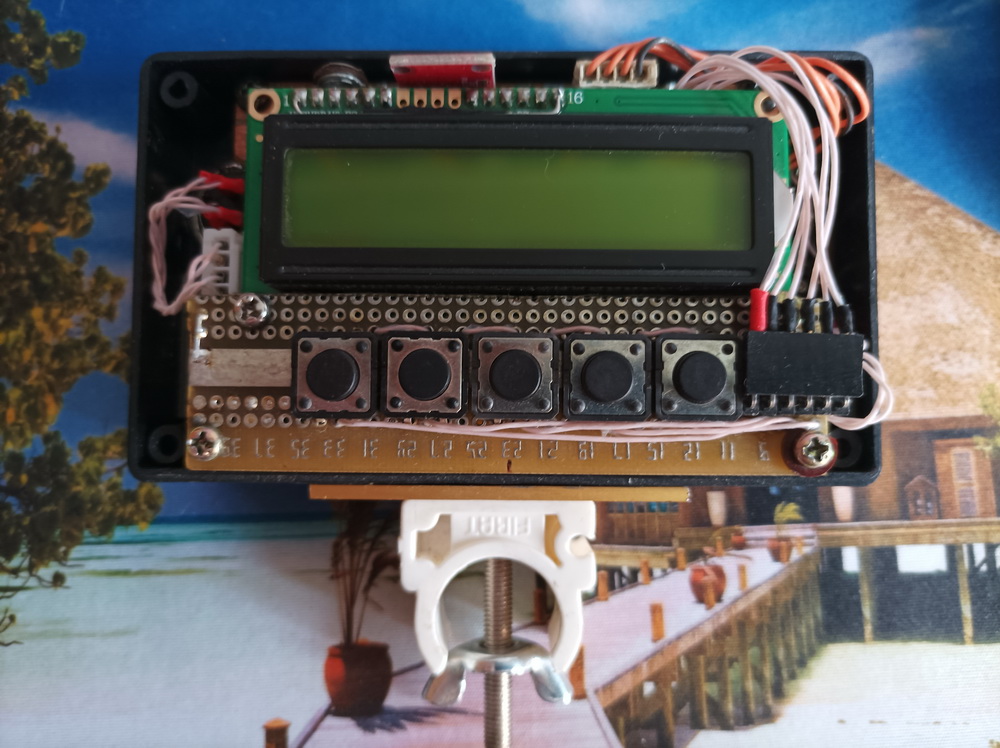

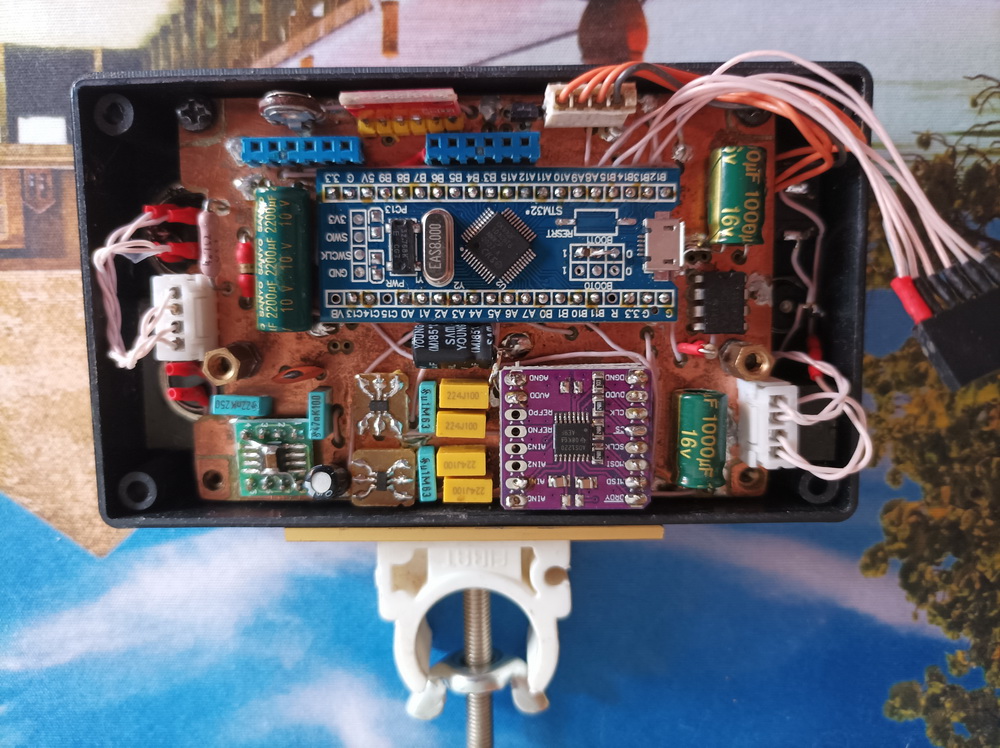

Компоновка на фото ниже, модули ADS1220 ставятся друг на друга, плата в архиве немного другая.
Я сделал ошибку и не залудил медь сверху, не повторяйте это.
Если SN74LVC1G3157 это проблема, можно использовать 4053 но они хуже по всем параметрам.
Корпус использую такой.

Убедительная просьба - все вопросы и обсуждения в теме Квант ARM
Тут я позже добавлю описание настроек, есть небольшие изменения.

Файлы вложений Эскизы

#2
Небольшая поправка в прошивке, предощущая больше неактуальна.

Файлы вложений

.zip   KVANT_DUE.zip (Размер: 477.94 KB / Загрузок: 33)
#3

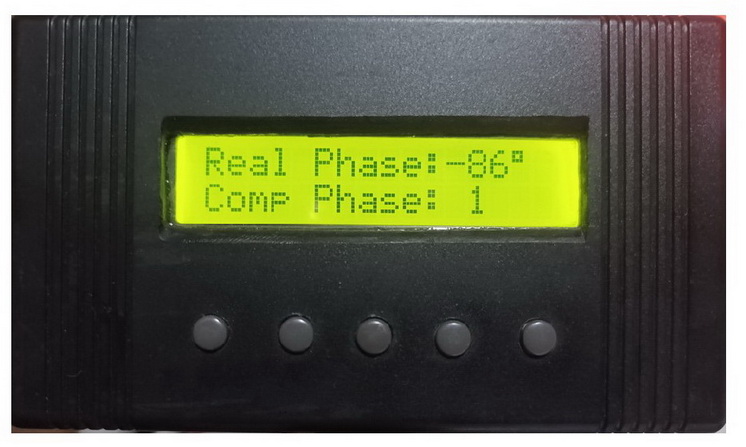

Настройка по ферриту.
Меню # FERRIT SET

Вариант 1 (сдвиг фазы):
Машем ферритом над датчиком, высоту выбрать такую что-бы было стабильное показание вектора феррита.

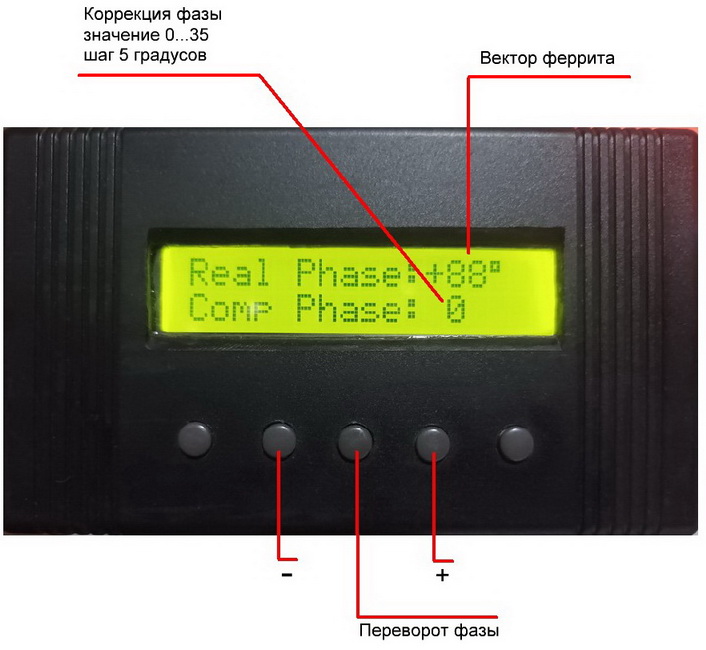

Кнопками (+) (-) двигаем фазу TX, потом опять машем ферритом, и так пока вектор феррита на станет -90 (+- 5 градусов) точнее не получиться - шаг 5 градусов (шагов от 0 до 35, всего 180 градусов). Если не получается выставить вектор примерно -90, нажимаем среднею кнопку(переворот фазы) и пробуем опять.

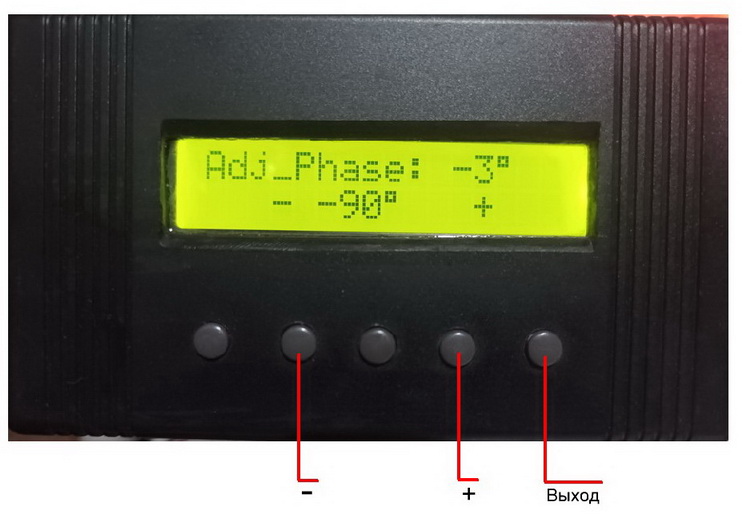

После нажимаем кнопку (выход) и попадаем в меню коррекции вектора, обычно алгоритм подбирает значения точно и можно сразу нажать на (Выход), или можно помахать ферритом что-бы убедиться что вектор точно -90, если нет кнопками (+) (-) корректируем показания.


Вариант 2 (фаза не двигается, все на математике):
Машем ферритом над датчиком, высоту выбрать такую что-бы было стабильное показание вектора феррита.
Вектор может быть любым, после сразу нажимаем на (Выход)и попадаем в меню коррекции вектора, обычно алгоритм подбирает значения точно и можно сразу нажать на (Выход), или можно помахать ферритом что-бы убедиться что показания феррита точно -90, если нет кнопками (+) (-) корректируем показания.


Разницы работы прибора я не заметил, но если вы адепт секты "Феррит строго на -90 градусов" то пользуйтесь первым вариантом, там фаза двигается физически, во втором варианте - виртуально.
#4
Баланс грунта:
Нажать крайнею левую кнопку (БГ)

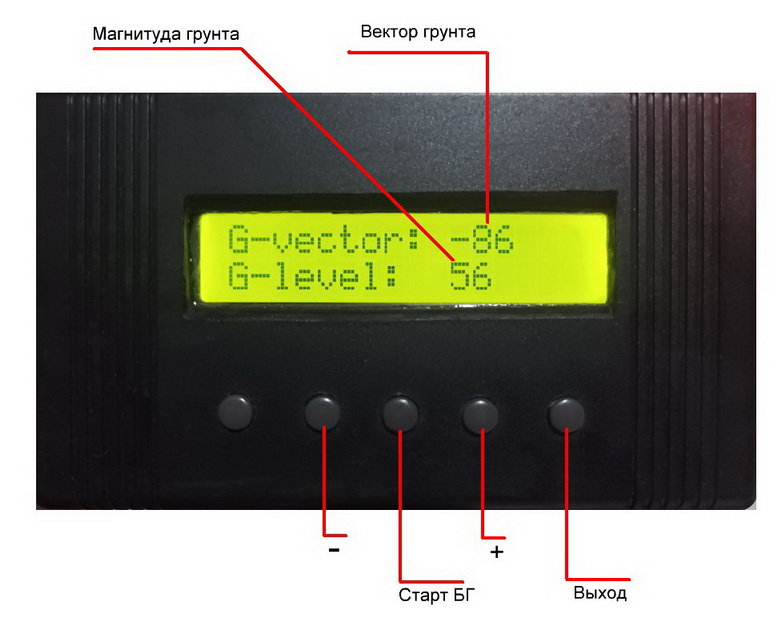

Поднять датчик над грунтом и нажать среднею кнопку(Старт БГ), опустить датчик на грунт, на дисплее будет вектор грунта и его магнитуда(уровень сигнала), к вектору грунта надо добавить пару градусов (кнопками +-) , например вектор -86, надо сделать -84, потом нажать на (выход).
В дальнейшем можно корректировать вырезку грунта (если прибор бубнит низким тоном) просто нажать на кнопку (БГ) и кнопками (+-) двигать значение вырезки например до -80, в принципе так можно вырезать и всё железо.

Остальные настройки похожи на предыдущие версии Кванта.
#5
Поспешил не проверил...
Нашёл ошибку в плате, R24 4,7к был подсоединён к земле а не средней точке, исправил.
Просто именно по этой плате я не собирал, надеюсь больше нет ошибок.
Если кто сделал уже плату придётся перерезать дорожку к земле, и проводком подсоединить R24 к выводам 6,7 MCP6022.

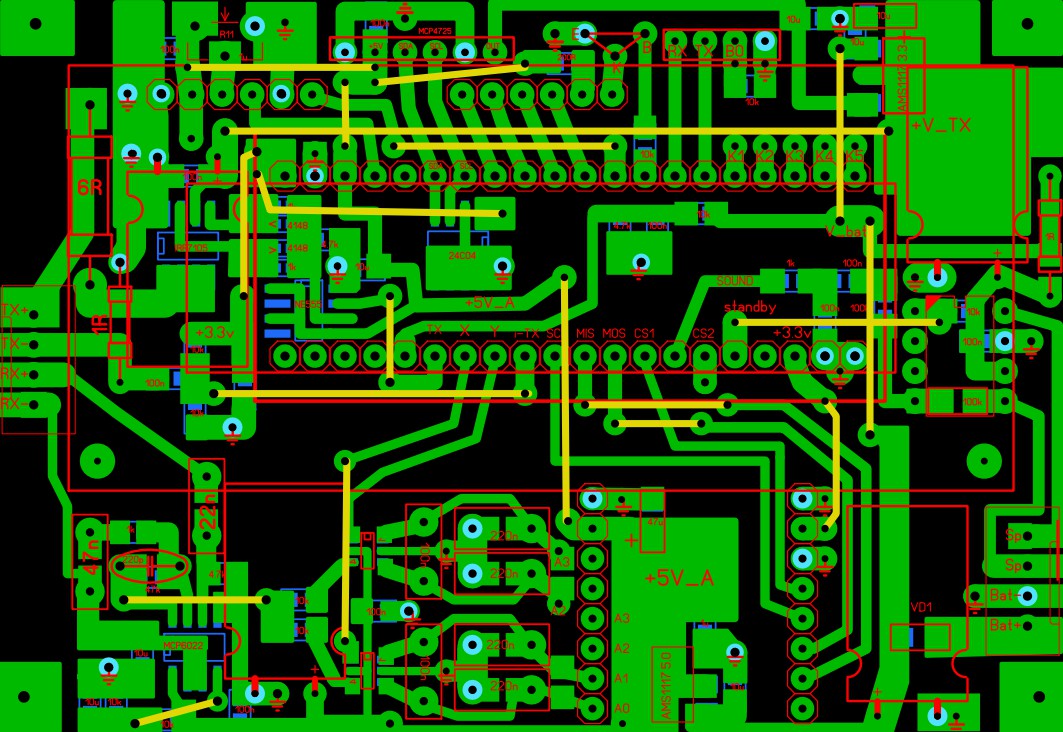

Плата LAY с исправлением, в архиве ниже.

Файлы вложений

.zip   KVANT_DUE_LAY.zip (Размер: 60.69 KB / Загрузок: 25)
#6
ADS1220 друг на дружку влиять не будут ?
они такие дорогие и есть ?
#7
Рекомендую лайку  (#5)  изменить, и предлагаю вариант:
1. Поубирал возможные острые углы. Каждый острый угол в ИТ излучатель помех.
2. Сократил одну перемычку.
3. Сократил по огибающим длины дорожек. Каждый лишний миллиметр дорожки, для ВЧ и ИТ это индуктивности.

.zip   KVANT_DUE_LAYред .zip (Размер: 60.61 KB / Загрузок: 36)
#8
поставьте в спринт плагин
и он дорожки красиво скруглит всё
и не только
#9
Фигасе! Вот это инфа!
#10
(08-04-2024, 07:56)jn79 : ADS1220 друг на дружку влиять не будут ?

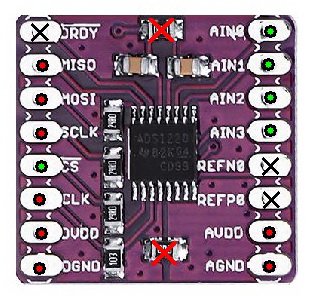

Не очень понимаю о чём речь, но вот подробное описание подключения ADS1220.

Резисторы-перемычки(зачёркнуты) соединяющие аналоговую и цифровую часть - удаляем.

Выводы обозначенные красным соединяются между модулями - штырьками насквозь и на плату.

Выводы обозначенные зелёным, соединяются на каждом модуле отдельно, на нижнем выводы АIN0,АIN1,CS напрямую на плату, на верхнем - выводы АIN2,АIN3,CS соединить проводами с соответствующими на плате дорожками, они обозначены на lay А2,А3,CS2

Зачёркнутые, не к чему не подсоединяются.
