Подключение датчика расхода воды к РК

[-vlad-]

michei, Ещё обратите внимание.
По даташиту YF-S401 от 5v до 18v.
А ардуиновский модуль(реле) не больше 5v.
Если хотите запитывать от одного источника питания, то обратите на это внимание.

---

От 5v запитал

[michei]

Вот, Ардуиновский модуль.
Сколько он стоит я не знаю, но не думаю что очень дорого.
Там и релешка и (вместо оптрона) стоит транзистор, который когда открывается запускает реле.
От 5v запитал. Конденсатор поставил электролит. Сейчас фото приложу.

Это , что Ардуиновскую релюшку можно включить в схему , она понимает сигналы датчика холла и будет коммутировать контактор, или просто вставить схему вместо нарисованного там реле? Скорее всего вставить в схему вместо релюшки, проблема питание 5 в, хотя есть регуляторы напряжения китайские, можно его приколхозить.

[-vlad-]

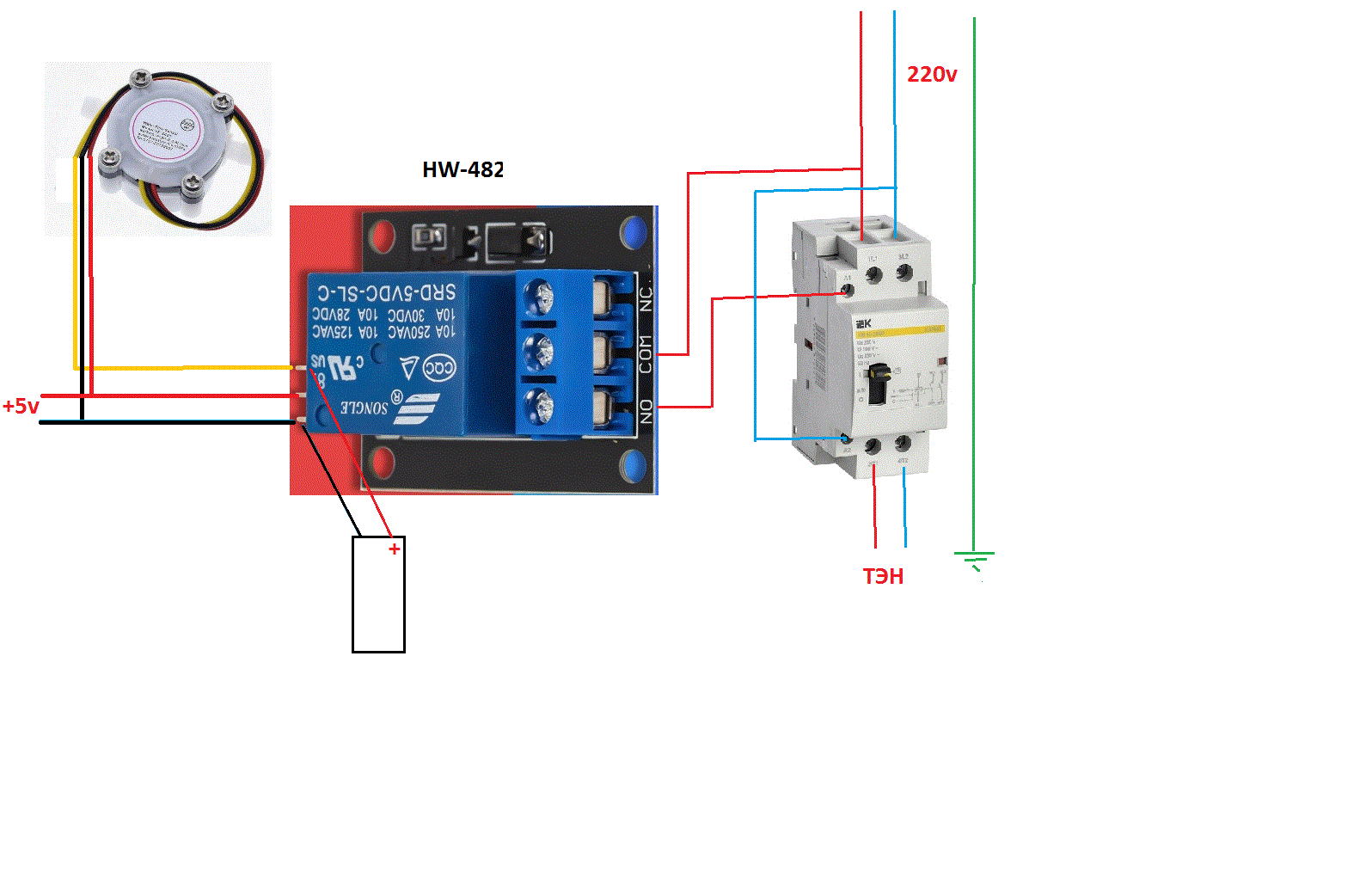

Как то так.
Ардуиновский модуль с релешкой на 5 вольт.
YF-S401 работает с 5 вольт и до 18v кажется...
Если запитать с 5 вольт и то и то...должно получиться.
...
На желтом проводе по идее мы должны получить половину питания ...примерно 2,5 вольта(возможно меньше).

---

или просто вставить схему вместо нарисованного там реле?

Нет, идею которую подал madyar там оптрон(817) управляет релешкой.
А с ардуиновским блочком, управляет транзистор.
...

---

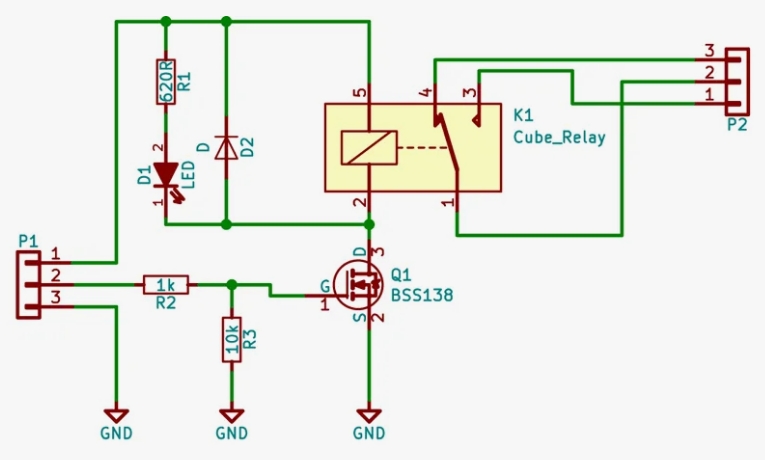

Ну вот, что то похожее нашел. Схема ардуиновского блочка реле.
Клемник Р1:
1-  +5v
2-   сигнал
3-   минус

[madyar]

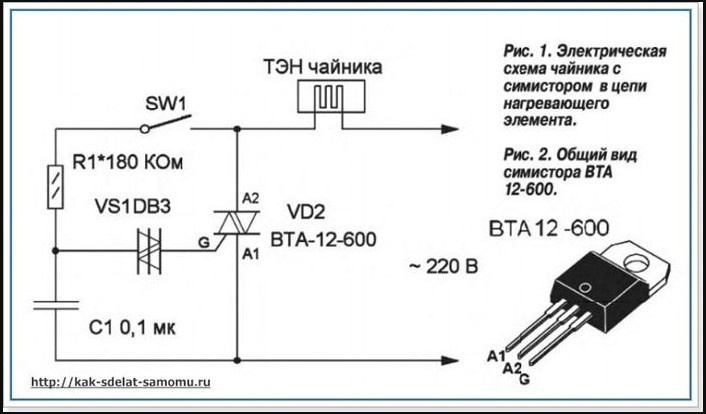

Вот так примерно. Вместо SW1 контакт реле из моей схемы.
Не надо мучаться и тратить деньги.

[-vlad-]

madyar, Помощнее надо ВТА12-600.
12Ам, это где то 3кВт в открытом состоянии. А надо 6кВт.

[madyar]

А не дороже это всё обойдется?

Так он у него применён уже.
BTA24-600 можно. А модуль Ардуино то 150р. может, только вот контактор 1500р.

[-vlad-]

Да дешевле обойдется. Я забыл про контактор за 1.500р

---

Извиняюсь. Реле за 150руб посчитал, а контактор дорогой забыл.

[madyar]

Угу.

нашёл за 1500р 3х фазный на 30 амп. думаю контакты соединить пар

---

Извиняюсь. Реле за 150руб посчитал, а контактор дорогой забыл.

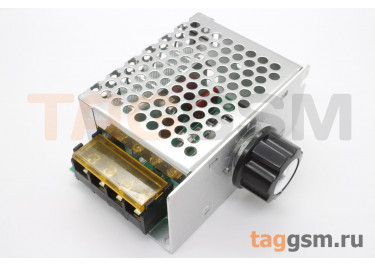

Как теперь из него вытянуть тип его регулятора ТЭНа?
Если там он реально 6кВт держит, то там BTA41 как минимум стоит.
Но какой?

[-vlad-]

У него 2 выхода.
Или рубить фазу и ноль через контактор или искать проводок, который надо разорвать и через реле(контакты).
Что проще? Это как он решит, сможет ли он разобраться со схкмой тиристора?

[madyar]

Пусть просто его сфоткает, а мы поможем.
