Подключение датчика расхода воды к РК

[madyar]

Подсказка для него:

Вам не кажется порою что это нужнее не ему?

[-vlad-]

реально 6кВт

Это большая нагрузка, там вряд ли платка с маленькими зелеными клемниками под отвертку, а что то под мощную отвертку.
Пускай фоткает.

---

michei, А у вас "куб" самопальный или покупной?
Принципиальная схема есть к самовару в документации?

[-vlad-]

Хоть и не
по теме, но интересно кое что.

madyar, А если после отключения воды, в датчике магнитик остановится возле датчика Холла? Получается, эта как в "рулетке", фиг его знает. Мы то на выходе(желтом проводке) сигнальном имеем то "1", то "0". Вероятность 50 на 50.
Смысл схем тогда какой, аварийного отключения "куба"?

---

Я про то, что если магнитное поле(остановка крыльчатки)
совпадет с Холлом.

[-vlad-]

У меня где то валялся А3144.
На макетке рукой создам некое поле с магнитиком сегодня, вернее какую то частоту.
Но скорее всего, надо писать скетч и через ардуино. Так как там будет ардуина считывать "1" и "0" и при любой частоте будет запускать реле и контактор 220v. А при долгом сигнале"1" с Холла (1,2,3 или 4 сек) так же будет отключать реле и контактор.

---

Хорошо бы было, если бы в этом, как его там? YF-s401?
Был бы магнитик, противоположный Холлу(относительно оси).
Что бы, пока нет протока воды , был бы - "0".
Но вряд ли он там есть наверное?

[-vlad-]

Ну вы поняли, 2 магнитика удерживали "0" без напора.

[michei]

У него 2 выхода.
Или рубить фазу и ноль через контактор или искать проводок, который надо разорвать и через реле(контакты).
Что проще? Это как он решит, сможет ли он разобраться со схкмой тиристора?

Дома посмотрю какой регулятор покупал на Али 10кВт работает уже года 3, сфоткаю, но не могу фото в форум вставить, где это спрятано???

---

реально 6кВт

Это большая нагрузка, там вряд ли платка с маленькими зелеными клемниками под отвертку, а что то под мощную отвертку.
Пускай фоткает.

---

michei, А у вас "куб" самопальный или покупной?
Принципиальная схема есть к самовару в документации?

Куб самодельный, заказывал у умельцев из 1мм нерж. брат покупал, так пользовался меньше года порвало и 17 литров Сэма впиталось в бетон в подвале запах месяц не выветривается...

[-vlad-]

michei, Так.

---

Куб самодельный

Значит заводской принципиальной схемы нет в инструкции к товару.

[Boltyara]

Вам не кажется

очень даже... И если рассуждать об управлении тэнами не через датчик температуры, а по наличию давления в "кране", то зачем такие сложности? Есть же куча регулируемых датчиков давления в насосных станциях, в котлах отопления..... даже в стиральной машине стоит прессостат. Управлять контактором через них.....

[michei]

Вам не кажется

очень даже... И если рассуждать об управлении тэнами не через датчик температуры, а по наличию давления в "кране", то зачем такие сложности? Есть же куча регулируемых датчиков давления в насосных станциях, в котлах отопления..... даже в стиральной машине стоит прессостат. Управлять контактором через них.....

По температуре не вариант, а что за датчик в стиралке? Как с его помощью отключить ТЭН.

[-vlad-]

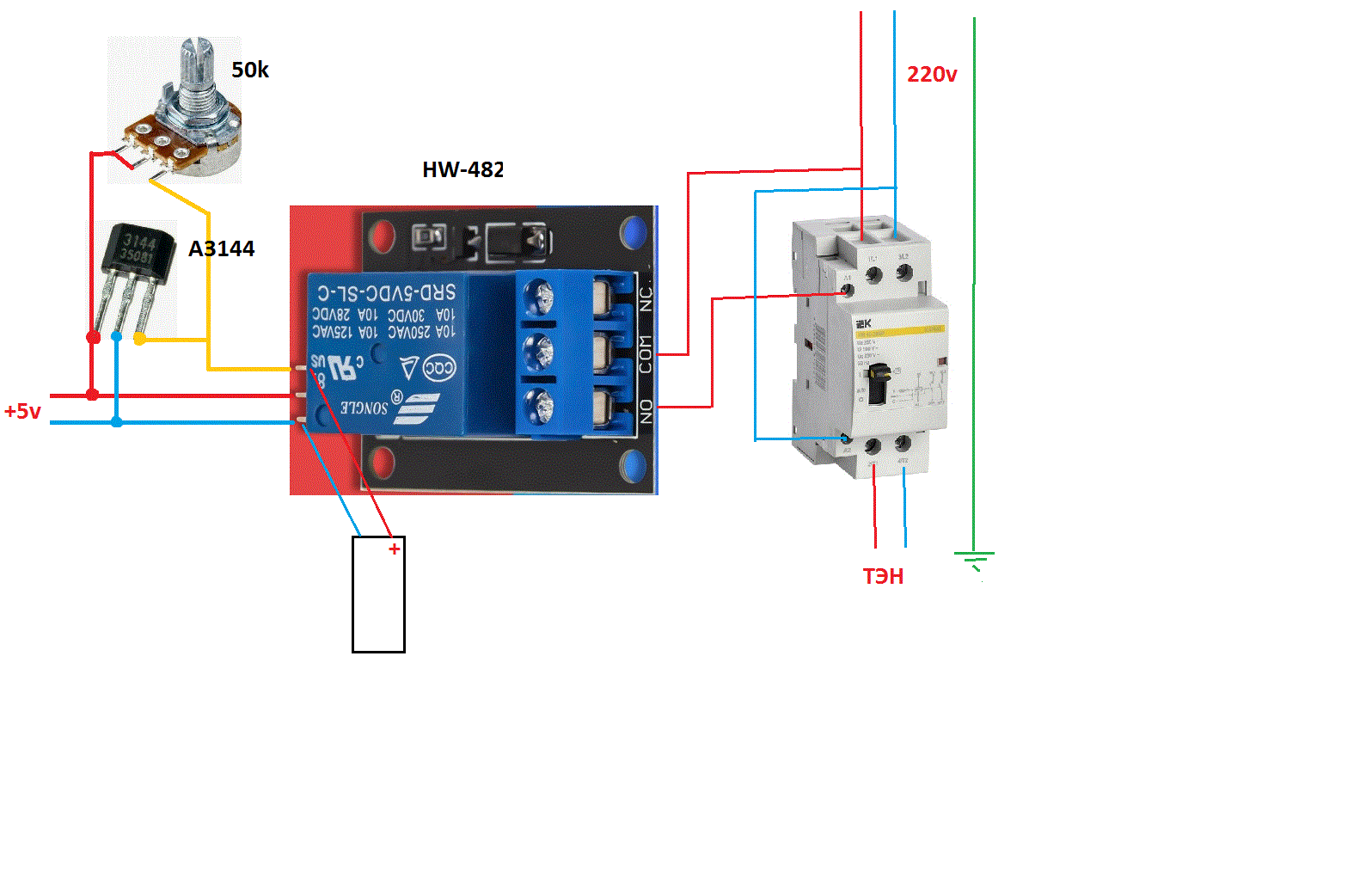

На макетке по этой схеме сделал.
Использовал A3144. По даташиту левая +5v, средняя это минус, а правая это сигнальная ножка.
Единственное, что при подачи напряжения выдает "1".
При поднесении магнита выдает "0".
Я думал наоборот он работает. Ну да ладно, там на реле(контактах) можно поменять включение контактора.
Потенциометром подобрал нужное сопротивление для срабатывания ардуиновского модуля(реле).
Схема рабочая эта, так же думаю и на симисторе получится...но вопрос с датчиком YF-S401 остается открытым.
Без напора воды, в каком положении останавливается крыльчатка?
Просто автоматика не сработает и бабахнет котел!!!
